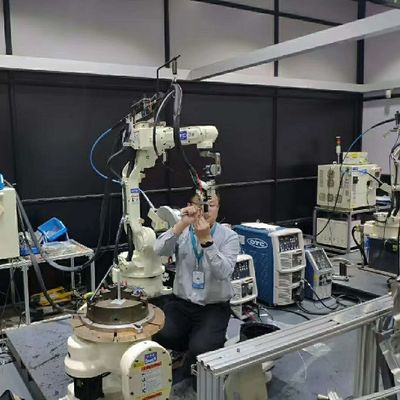

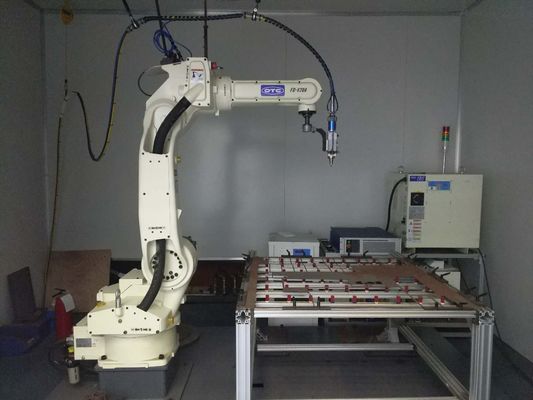

ρομπότ άξονα τερματικών σταθμών fd-V25 6 συγκόλλησης ρομπότ για τη συγκόλληση τόξων, ρομπότ συγκόλλησης υλικός-χειρισμού αυτόματο για OTC
Περιγραφή προϊόντων
| Προδιαγραφή |
Αξία |
| Αριθμός αξόνων |
6 |
| Μέγιστη ικανότητα ωφέλιμων φορτίων |
55 λίβρες. (25 κλ) |
| Θεσιακή επανάληψη |
± 0,003» (± 0,07 χιλ.) (σημείωση 1) |
| Οριζόντια προσιτότητα |
67.32» (1710 χιλ.) |
| Κάθετη προσιτότητα |
117.28» (2979 χιλ.) |
| Ικανότητα κίνησης |
5600 W |
| Λειτουργώντας σειρά, βραχίονας, J1 (περιστροφή) |
±170° (±50°) (σημείωση 2) |
| Λειτουργώντας σειρά, βραχίονας, J2 (χαμηλότερος βραχίονας) |
-155 ° σε +100 ° |
| Λειτουργώντας σειρά, βραχίονας, J3 (ανώτερος βραχίονας) |
-170° σε +260° (σημείωση 4) |
| Λειτουργώντας σειρά, καρπός, J4 (ταλάντευση) |
± 180° |
| Λειτουργώντας σειρά, καρπός, J5 (κάμψη) |
-50 ° + 230° |
| Λειτουργώντας σειρά, καρπός, J6 (συστροφή) |
±360 ° |
| Μέγιστη ταχύτητα, βραχίονας, J1 (περιστροφή) |
3.40 rad/s (195°/s) [3,05 rad/s (175°/s)] (Σημείωση 2) |
| Μέγιστη ταχύτητα, βραχίονας, J2 (χαμηλότερος βραχίονας) |
3.32 rad/s (190°/s) |
| Μέγιστη ταχύτητα, βραχίονας, J3 (ανώτερος βραχίονας) |
3.14 rad/s (180°/s) |
| Μέγιστη ταχύτητα, καρπός, J4 (ταλάντευση) |
6.98 rad/s (400°/s) |
| Μέγιστη ταχύτητα, καρπός, J5 (κάμψη) |
6.98 rad/s (400°/s) |
| Μέγιστη ταχύτητα, καρπός, J6 (συστροφή) |
10.47 rad/s (600°/s) |
| Φορτίο καρπών, επιτρεπόμενη στιγμή, J4 (ταλάντευση) |
52.6 N⋅m |
| Φορτίο καρπών, επιτρεπόμενη στιγμή, J5 (κάμψη) |
52.6 N⋅m |
| Φορτίο καρπών, επιτρεπόμενη στιγμή, J6 (συστροφή) |
24.5 N⋅m |
| Φορτίο καρπών, επιτρεπόμενη στιγμή της αδράνειας, J4 (ταλάντευση) |
1.09 kg⋅m ² |
| Φορτίο καρπών, επιτρεπόμενη στιγμή της αδράνειας, J5 (κάμψη) |
1.09 kg⋅m ² |
| Φορτίο καρπών, επιτρεπόμενη στιγμή της αδράνειας, J6 (συστροφή) |
0,24 kg⋅m ² |
| Διατομική περιοχή λειτουργίας βραχιόνων |
5.27 μ ² Χ 340° |
| Περιβαλλοντικές συνθήκες |
32 έως 113 ºF (0 έως 45 °C), 20 ~ 80% RH |
| Μάζα |
613 λίβρες. (278 κλ) |
| Ανώτερη ικανότητα ωφέλιμων φορτίων βραχιόνων |
22 λίβρες. (10 κλ) |
| Τύπος εγκατάστασης |
Πάτωμα/οροφή/τοίχος |
| Χρώμα χρωμάτων |
Άσπρος (σημείωση 10GY 9/1 Munsell) |
Fd-V25 μας, ρομπότ 6 άξονα σχεδιάζεται για τις εφαρμογές συγκόλλησης, κοπής και υλικός-χειρισμού τόξων που απαιτούν ένα μεγαλύτερο ωφέλιμο φορτίο. Το ενσωματωμένο καλώδιο σημάτων εφαρμογής απλοποιεί την ολοκλήρωση και την εγκατάσταση.
ΧΕΙΡΙΣΤΗΣ ΡΟΜΠΟΤ
• Προσφέρει μια ευρεία λειτουργώντας σειρά με έναν ανεξάρτητα αρθρωμένο βραχίονα
• Συνεχής ψηφιακή σύνδεση με όλες τις παροχές ηλεκτρικού ρεύματος συγκόλλησης εμπορικών σημάτων OTC DAIHEN
• Η βελτιωμένη δόνηση που σταματά τον έλεγχο παρέχει την ομαλή μετακίνηση ρομπότ
• Ενιαία τεχνολογία πηγής – όλα τα συστατικά κατασκευάζονται από OTC DAIHEN.
• Ιδιαίτερα ευπροσάρμοστες υποστηρίξεις σχεδίου που ενώνουν στενά, που κόβουν και υλικός-που χειρίζονται τις εφαρμογές
FD11 ΕΛΕΓΚΤΗΣ ΡΟΜΠΟΤ
• Τα παράθυρα XP βάσισαν την ανοικτή αρχιτεκτονική
• Μεγάλα ικανότητα μνήμης και 40 που εισάγονται/40 σήματα ελέγχου παραγωγής
• Οι προηγμένες λειτουργίες PLC επιτρέπουν την έκδοση διαγραμμάτων σκαλών άμεσα μέσω διδάσκουν το κρεμαστό κόσμημα
• Ικανότητες δικτύων – συνδέει με Ethernet, DeviceNet, και τις συνδέσεις PROFIBUS (μπορεί να απαιτήσει το πρόσθετο υλικό)
ΔΙΔΆΞΤΕ ΤΟ ΚΡΕΜΑΣΤΟ ΚΌΣΜΗΜΑ
• Οι επιδείξεις εικονιδίων βοηθούν στη γρήγορη & εύκολη διδασκαλία
• 640×480 οθόνη χρώματος VGA με την επίδειξη 65536 χρώματος των οδηγήσεων backlight
• η θέση 3 επιτρέπει το διακόπτη παρέχει την αυξανόμενη ασφάλεια
• Η λειτουργία πολυ-οθόνης επιτρέπει στο χρήστη για να δει μέχρι 4 οθόνες ταυτόχρονα
• Επί της οθόνης λειτουργία βοήθειας με τα πλήρη εγχειρίδια οδηγίας
• Τυποποιημένη επίδειξη οθόνης αφής με τη λειτουργία πινάκων σκουντημάτων
