Ενώνοντας στενά το συνεργάσιμο βραχίονα Igus Ur ρομπότ - ασφαλή εξαρτήματα καθοδήγησης καλωδίων σφιγκτηρών

ΚΑΘΟΛΙΚΗ ΡΟΜΠΟΤ ΕΞΑΡΤΗΜΑΤΩΝ IGUS ΚΑΘΟΔΉΓΗΣΗ ΚΑΛΩΔΊΩΝ UR-ΣΦΙΓΚΤΗΡΏΝ ΑΣΦΑΛΉΣ

Εισαγωγή

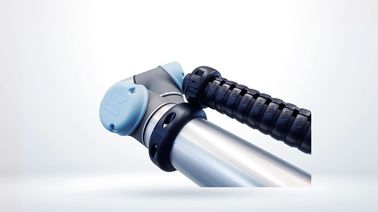

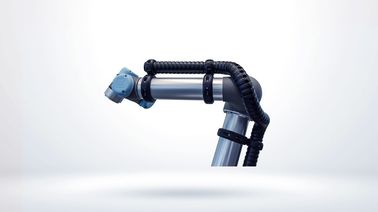

• Το σύστημα igus® triflex® Ρ καθοδηγεί τα καλώδια και τις μάνικες ασφαλή κατά μήκος του ρομπότ UR
• Καθοδήγηση μέσω των συνθετικών σφιγκτηρών και των ενεργειακών αλυσίδων γύρω από τα όπλα του ρομπότ UR

Χαρακτηριστικά γνωρίσματα και οφέλη

• Εύκολη και γρήγορη εγκατάσταση
• Μορφωματικό σύστημα – εύκολο να κοντύνει και να μακρύνει
• Καθοδήγηση καλωδίων με την ελάχιστη κάμπτοντας ακτίνα και την ελάχιστη torsion γωνία
• Εύκολη και γρήγορη πλήρωση με τα χρησιμοποιημένα καλώδια (συνδετήρες) από το εξωτερικό (TRE, TRL)
• Δύο ή τρεις αίθουσες για το χωρισμό των καλωδίων και των μανικών

• Διαστάσεις:

  UR3/UR3e

  • TR.916.810.054
    • πλάτος 30mm,
    • ύψος 130,5mm,
    • Ø 54mm
  • TR.916.810.066
    • πλάτος 30mm,
    • ύψος 142,5mm,
    • Ø 66mm

  UR5

  • TR.916.810.075
    • πλάτος 30mm,
    • ύψος 152mm,
    • Ø 75mm
  • TR.916.810.086
    • πλάτος 30mm,
    • ύψος 162,5mm,
    • Ø 86mm

  UR10

  • TR.916.810.086
    • πλάτος 30mm,
    • ύψος 162,5mm,
    • Ø 86mm
  • TR.916.810.108
    • πλάτος 30mm,
    • ύψος 185mm,
    • Ø 108mm

Πώς λειτουργεί

• Νέα καθοδήγηση του συστήματος triflex® Ρ με τη χρήση των προστατών και των συνθετικών σφιγκτηρών για όλα τα ρομπότ UR.
• Εύκολο μοντάρισμα των ΝΕΩΝ συνθετικών σφιγκτηρών με τις ενσωματωμένες βίδες για ένα κομψό καθοδηγώντας ενεργειακό σύστημα χωρίς οποιαδήποτε παρεμβαίνοντας περιγράμματα

 Εφαρμογές

• Να κολλήσει, διανομή, και ένωση
