Εφαρμογές: | • Θερμική ανακούφιση • Αέρας/συμπιεστές και αντλίες αερίου • Τεχνικά αέρια και εγκαταστάσεις του CO2 | Ονομαστικός κολπίσκος διαμέτρων - νήμα: | 1/2» - 1 1/2» | 1/2» - 1 1/2» |
---|---|---|---|
Ονομαστικός κολπίσκος διαμέτρων - φλάντζα: | DN 15 - DN 25 | 1/2» - 1» | Πραγματική διάμετρος δ ₀ στομίων: | 9 - 17,5 χιλ. | 0,354 - 0,689 μέσα |
Πραγματική περιοχή Α ₀ στομίων: | 63.6 - 241 χιλ. ² | 0,099 - 0,374 σε ² | Πίεση: | 0.2 - φραγμός 250 | 2.9 - 3626 psig |
Κολπίσκος εκτίμησης φλαντζών: | PN 40 - PN 400 | CL150 - CL2500 | Θερμοκρασία (σύμφωνα με το EN DIN): | -273 έως 450 °C | -459 έως 842 °F |
Temperatur (nach ASME): | -196 έως 450 °C | -321 έως 842 °F | Υλικό σώμα εξόδου: | 1.0619, 1.4408, 0.7043 | SA 216 WCB, SA 351 CF8M, Duktil GR. 60-40-18 |
Υλικό σώμα κολπίσκων: | 1.4104, 1.4404 | SA 479 430, SA 479 316L | Σύνδεση βαλβίδων: | ACC νημάτων. στο DIN ISO 228-1, ISO 7-1/BS 21 ή ASME B1.20.1, ACC φλαντζών. στο EN 1092-1 DIN ή ASME |
Υλικό φυσητήρων (προαιρετικό): | Ανοξείδωτο, ελαστομερές και hastelloy | Τύπος φορτίων: | Συμπιεζόμενος δί ελατηρίου |
Υψηλό φως: | DN15 συμπιεζόμενη δί ελατηρίου πίεση που μειώνει τη βαλβίδα,Τύπος 459 βαλβίδα ασφάλειας πίεσης,PN400 βαλβίδα ασφάλειας πίεσης νημάτων |

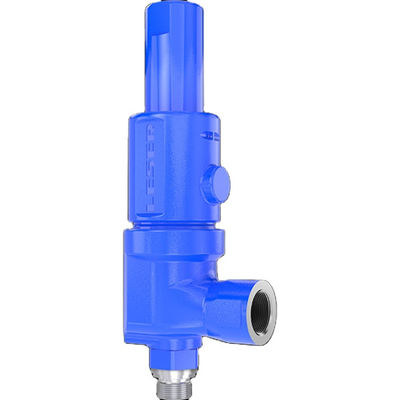

Συμπιεζόμενος δί ελατηρίου συμπαγής τύπος 459 απόδοσης βαλβίδα ασφάλειας πίεσης
