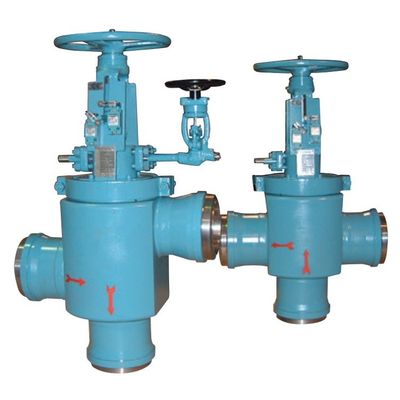

Χαρακτηριστικό σύστημα Sempell πρότυπο AVS απομόνωσης θερμοσιφώνων τροφών βαλβίδα προστασίας προθερμαστών 4/5 HP

Χαρακτηριστικά γνωρίσματα

• Σώμα του σφυρηλατημένου χάλυβα.

• Σώμα στο κομμάτι μορφής για να μειώσει διάφορες συγκολλήσεις και συναρμολογήσεις.

• Σώμα επίσης διαθέσιμο ως ενιαίο τύπο φραγμών - με αυτόν τον τρόπο αποβάλλοντας τις ραφές συγκόλλησης ακροφυσίων.

• Γρήγορος διακόπτης, προκειμένου να αποφύγουν τους περαιτέρω feedwater HP σωλήνες.

• Εναλλακτικές λύσεις με μια μετριοπάθεια της ταχύτητας κλεισίματος με τη βοήθεια των διάφορων λύσεων. Αυτό απαιτείται έπειτα εάν είναι δυνατό για το νερό να χτυπηθεί και να βλαφθεί ο τοίχος χωρισμού του προθερμαστή ή εάν ο πελάτης διευκρινίζει τους λειτουργούντες χρόνους.

• Ταυτόχρονη λειτουργία δύο κύριων βαλβίδων με μια πειραματική βαλβίδα.

• Ανοίξτε τον προθερμαστή μόνο μετά από την εξίσωση της πίεσης - ασφάλεια αυξήσεων επειδή η εργασία γίνεται πίσω από τη βαλβίδα.

• Μέσο συστημάτων που χρησιμοποιείται - κανένας βαρύς ενεργοποιητής.

• Εναλλακτικές λύσεις διαθέσιμες για την επιλογή των πειραματικών βαλβίδων.

Γενική εφαρμογή

Σε περίπτωση ελαττωματικού συστήματος σωλήνων αυτές οι βαλβίδες σχεδιάζονται για να σταματήσουν την τροφή υψηλό feedwater και για να παρακάμψουν την γύρω από μια θερμάστρα ή ομάδα θερμαστρών σε πιό σύντομο χρονικό διάστημα. Η προστασία επιτυγχάνεται στο σύστημα με την εγκατάσταση μιας γρήγορης κλείνοντας βαλβίδας μεταστροφής μπροστά από και μιας γρήγορης κλείνοντας βαλβίδας αντεπιστροφής πίσω από τις θερμάστρες στις σωληνώσεις. Η κινητήρια δύναμη είναι η feedwater πίεση, έτσι ώστε το σύστημα είναι ασφαλές εάν είτε οι ηλεκτρικές είτε πνευματικές προμήθειες αποτυγχάνουν.

Μεγέθη: DN 80 - 500

Θερμοκρασία: 100 - 360°C

Υλικό σώματος: 1.0460 1,7335 1,5415 1,6368 A105 A182F12

Κατηγορία πίεσης: PN 160 - PN 500

Γρήγορα - κλείνοντας βαλβίδες

Για το εύκολο μοντάρισμα των βαλβίδων AV, πρέπει κατά προτίμηση να εγκατασταθούν στην κάθετη θέση. Οι απώλειες πίεσής τους είναι ισοδύναμες με τις ζώνες 90° και είναι ουσιαστικά πιό συμφέρουσες όπως συγκρίνονται με τις τ-συναρμολογήσεις. Σε περίπτωση ομάδων προθερμαστών, οι οργανισμοί βαλβίδων που σχεδιάζονται ως συναρμολογήσεις, μπορούν να εξυπηρετήσουν για τη feed-water γραμμή που διανέμεται στους μεμονωμένους προθερμαστές.
