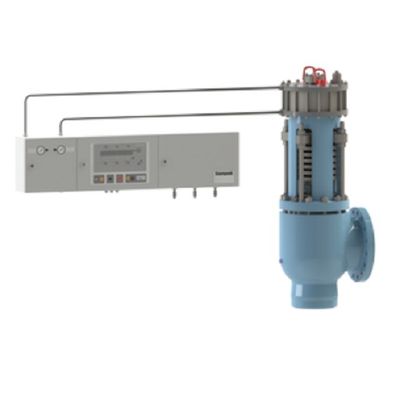

Πρότυπο σχέδιο ΜΕΘΥΣΩΝ Sempell ΜΕΘΥΣΩΝ με το τέλος συγκόλλησης ή τη βαλμένη φλάντζα βαλβίδα ασφάλειας υψηλού ατμού συνδέσεων
Βαλβίδα υψηλής ασφάλειας για την προστασία λεβήτων σχέδιο άνοιξη δίσκων με το τέλος συγκόλλησης ή τις βαλμένες φλάντζα συνδέσεις
Χαρακτηριστικά γνωρίσματα
Υψηλή συμπίεση μέχρι την καθορισμένη πίεση λόγω του συμπληρωματικού φορτίου
Ομαλή λειτουργία (καμία δύναμη με το σκάσιμο)
Η άνοιξη δίσκων επιτρέπει τις υψηλότερες δυνάμεις έναντι του ελικοειδούς ελατηρίου. Αυτό οδηγεί στις υψηλές καθορισμένες πιέσεις ακόμη και για τις υψηλές ικανότητες.
Η μηχανική στάση ανελκυστήρων εξασφαλίζει λειτουργική σταθερότητα
Κλείσιμο για την υδροστατική δοκιμή χωρίς πρόσθετα μέρη
Υψηλή επιτρεπόμενη πίσω πίεση
Προδιαγραφές
Κολπίσκος μεγέθους: DN 100 – DN 600
NPS 4 – NPS24
Σειρά θερμοκρασίας:
Μέχρι +700 °F °C/+1300
Καθορισμένη πίεση:
φραγμός 10 – φραγμός 450
Διάμετρος στομίων
66 χιλ. – 438 χιλ.
Σχέδιο:
Ανοικτό καπό
Ισορροπημένο έμβολο
Τύπος άνοιξη δίσκων
πνευματικά βοηθημένος
Υλικό σώματος:
1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92
Εξαρτήματα:
Δείκτης θέσης
Εφαρμογές
EN12952 και λέβητες TRD. Διαποτισμένος super-heated και εξαιρετικά κρίσιμος ατμός. Επίσης κατάλληλος για τις συγκεκριμένες εφαρμογές αερίου όπου ο ολικός έλεγχος απαιτείται.
Αυτά τα ελεγχόμενα συστήματα ανακούφισης πίεσης ασφάλειας (CSPRS) χρησιμοποιούν έναν ενεργοποιητή για να παρέχουν την τέλεια ελεγχόμενη απόδοση στην προστασία πίεσης στην πλήρη συμμόρφωση των απαιτήσεων του EN και TRD. Αυτές οι βαλβίδες μπορούν να προσαρμοστούν πλήρως για να ταιριάξουν τέλεια τις απαιτήσεις της εφαρμογής για τις αποδόσεις συμπίεσης, υπερπίεσης και διαφυγής καθισμάτων. Το ελικοειδές ελατήριο (τύπος SOH) ή ο δίσκος αναπηδά (ΜΈΘΥΣΟΣ τύπων) για τις μεγαλύτερες βαλβίδες. Συνδυασμένος με τη electro-pneumatic μονάδα ελέγχου STE4 ή την πνευματική μονάδα ελέγχου STE5, με τα redundances και τους ευθύγραμμους ελέγχους. TÜV τύπος-που εξετάζεται PED & en4126-5.
