Εφαρμογές:
• Θερμική ανακούφιση • Αέρας/συμπιεστές και αντλίες αερίου • Τεχνικά αέρια και εγκαταστάσεις του CO2
Ονομαστικός κολπίσκος διαμέτρων - νήμα:
Γ 3/8 - 1 | NPT 1/2» - 1»
Ονομαστικός κολπίσκος διαμέτρων - φλάντζα:
DN 15 - DN 25 | 1/2» - 1»
Πραγματική διάμετρος δ ₀ στομίων:
6 - 10 χιλ. | 0,236 - 0,394 μέσα
Πραγματική περιοχή Α ₀ στομίων:
28.3 - 78,5 χιλ. ² | 0,044 - 0,122 σε ²
Πίεση:
0.1 - φραγμός 365 | 1.5 - 5294 psig
Κολπίσκος εκτίμησης φλαντζών:
PN 40 - PN 400 | CL150 - CL2500
Θερμοκρασία (σύμφωνα με το EN DIN):
-270 έως 280 °C | -454 έως 536 °F
Temperatur (nach ASME):
-268 έως 280 °C | -450 έως 536 °F
Υλικό σώμα εξόδου:
1.4104, 1.4404 | SA 479 430, SA 479 316L
Υλικό σώμα κολπίσκων:
1.4104, 1.4404, stellitiert 1.4404 | SA 479 430, SA 479 316L, SA 479 316L stellitiert
Σύνδεση βαλβίδων:
ACC νημάτων. στο DIN ISO 228-1, το DIN ISO 7-1/BS 21 ή ASME B1.20.1, ACC φλαντζών. στο EN 1092-1 DIN
Υλικό φυσητήρων (προαιρετικό):
Κανένας φυσητήρας
Τύπος φορτίων:
Συμπιεζόμενος δί ελατηρίου
Επισημαίνω:
DN25 πίεση που μειώνει τη βαλβίδα

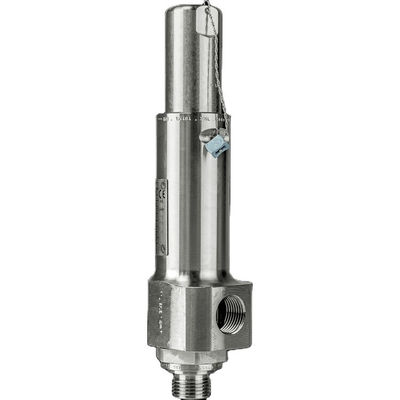

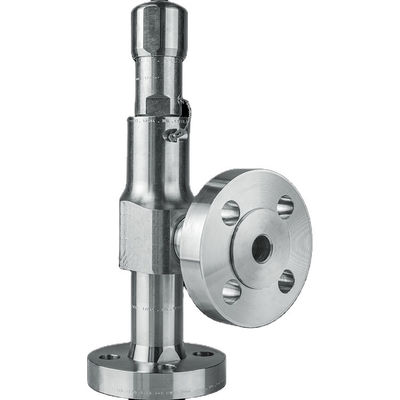

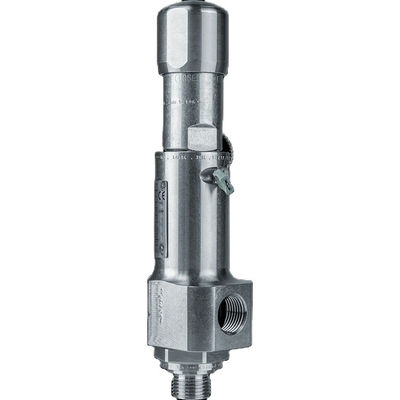

, Τύπος 437 βαλβίδα ασφάλειας πίεσης
, PN40 βαλβίδα ασφάλειας πίεσης
