Ονομαστικός κολπίσκος διαμέτρων - νήμα:
1/2» - 1 1/2» | 1/2» - 1 1/2»
Ονομαστικός κολπίσκος διαμέτρων - φλάντζα:
DN 15 - DN 25 | 1/2» - 1»
Πραγματική διάμετρος δ ₀ στομίων:
9 - 17,5 χιλ. | 0,354 - 0,689 μέσα
Πραγματική περιοχή Α ₀ στομίων:
63.6 - 241 χιλ. ² | 0,099 - 0,374 σε ²
Πίεση:
0.5 - φραγμός 250 | 7.3 - 3626 psig
Κολπίσκος εκτίμησης φλαντζών:
PN 40 - PN 400 | CL150 - CL2500
Θερμοκρασία (σύμφωνα με το EN DIN):
-45 έως 150 °C | -49 έως 302 °F
Temperatur (nach ASME):
-45 έως 150 °C | -49 έως 302 °F
Υλικό σώμα εξόδου:
1.0619, 1.4408, 0.7043 | SA 216 WCB, SA 351 CF8M, Duktil GR. 60-40-18
Υλικό σώμα κολπίσκων:
1.4104, 1.4404 | SA 479 430, SA 479 316L
Σύνδεση βαλβίδων:
ACC νημάτων. στο DIN ISO 228-1, ISO 7-1/BS 21 ή ASME B1.20.1, ACC φλαντζών. στο DIN ISO 1092-1 ή ASM
Υλικό φυσητήρων (προαιρετικό):
Ανοξείδωτο και ελαστομερές
Τύπος φορτίων:
Συμπιεζόμενος δί ελατηρίου
Επισημαίνω:

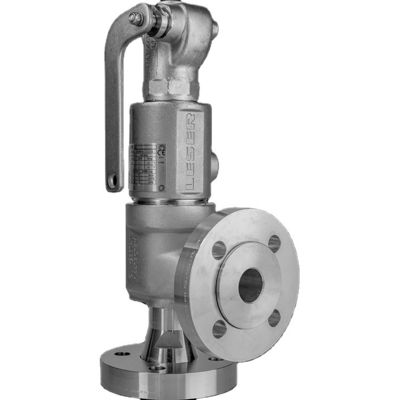

Τύπος 462 πίεση που μειώνει τη βαλβίδα
, 250bar πίεση που μειώνει τη βαλβίδα
, 1.4404 πίεση που μειώνει τη βαλβίδα
