Ονομαστική διάμετρος στον κολπίσκο: | DN 25 - DN 200 | 1» - 8» | Στόμιο: | Τυποποιημένο καθώς επίσης και πρόσθετο στόμιο API: 1 Δ 2 - 8 Τ 10/1 Γ 2 - 8 T+ 10 |
---|---|---|---|
Πραγματική διάμετρος δ ₀ στομίων: | 11 - 180 χιλ. | 0,433 - 7,087 μέσα | Πραγματική περιοχή Α ₀ στομίων: | 95 - 25446,9 χιλ. ² | 0,147 - 39,443 σε ² |
Πίεση: | 2.5 - φραγμός 426 | 36 - 6170 psig | Κολπίσκος εκτίμησης φλαντζών: | PN 10 - PN 400 | CL150 - CL2500 |
Θερμοκρασία (σύμφωνα με το EN DIN): | -45 έως 200 °C (ειδικοί: -162 έως 300 °C) | -49 έως 392 °F (ειδικοί: -259,6 έως 572 °F) | Temperatur (nach ASME): | -45 έως 200 °C (ειδικοί: -162 έως 300 °C) | -49 έως 392 °F (ειδικοί: -259,6 έως 572 °F) |
Υλικό σώματος: | 1.0619, 1.4408 (ειδικά: Γεια κράμα) | SA 216 WCB, SA 351 CF8M, SA 352 LCB (ειδικό: Γεια κράμα) | Σύνδεση βαλβίδων: | ACC φλαντζών. στο EN 1092 ή ACC DIN. σε ASME Β 16,5 ή τη ACC. σε JIS 2220 |
Τύπος φορτίων: | Ελεγχόμενος από το μέσο διαδικασίας | Specials: | Τύπος πιλοτικής ενέργειας: Διαμορφώστε τη δράση | Ανοικτός: μέγιστη ανοχή πίεσης 10% ανοίγοντας | Κλ |
Εγκρίσεις: | ASME SEC. VIII Div. 1, PED/DIN Ο EN ISO 4126-4, PED/ΑΓΓΕΛΊΑ 2000-MERKBLATT A2, AQSIQ, EAC, TSSA | Εταιρείες ταξινόμησης: | LR, RINA, DNV GL, BV |
Υψηλό φως: | Διαμορφώστε την πειραματική χρησιμοποιημένη βαλβίδα ασφάλειας,Τύπος 821 πειραματική χρησιμοποιημένη βαλβίδα ασφάλειας,1.4408 πειραματική χρησιμοποιημένη βαλβίδα ασφάλειας |

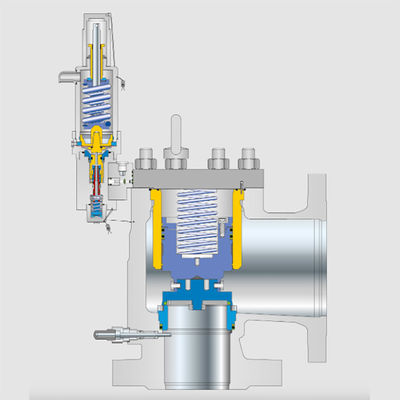

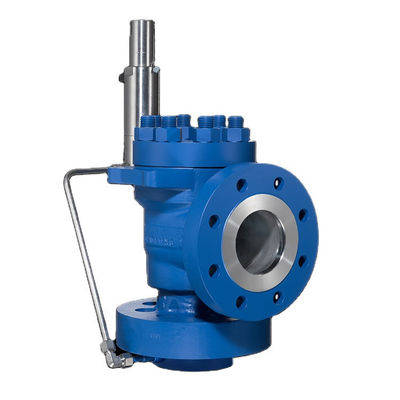

Ο τύπος 821 υψηλή αποδοτικότητα διαμορφώνει την πειραματική χρησιμοποιημένη βαλβίδα ασφάλειας δράσης
Λύσεις για την υψηλή αποδοτικότητα εγκαταστάσεων
Πειραματικές χρησιμοποιημένες βαλβίδες ασφάλειας
Ο υψηλότερος βγάλτε από τη θέση που ήταν την ικανότητα όλης της σειράς
Δικαίωμα συμπίεσης μέχρι την καθορισμένη πίεση
Λειτουργούσες πιέσεις μέχρι 96% της καθορισμένης πίεσης
Πίσω πιέσεις μέχρι 70% της καθορισμένης πίεσης
Backflow preventer που ενσωματώνεται ως τυποποιημένο συστατικό
Η ενσωματωμένη διοχέτευση με σωλήνες αποτρέπει τη ζημία και το πάγωμα
Συμπληρωματικό σύστημα φόρτωσης
Εξοπλισμός που επιτρέπει τα ακόλουθα χαρακτηριστικά βαλβίδων ασφάλειας:
Δικαίωμα συμπίεσης μέχρι την καθορισμένη πίεση
Λειτουργούσες πιέσεις μέχρι 97% της καθορισμένης πίεσης
Χαμηλή απώλεια μέσου λόγω των σύντομων ανοίγοντας χρόνων
Δοκιμή λειτουργίας και ρύθμιση βαλβίδων πιθανή κατά τη λειτουργία
Κατάλληλος για όλες τις θερμοκρασίες μέσων
