IP65 Ρομποτική λαβή με δύναμη κλεισίματος 500N 30.000 ώρες Υπολογισμένη MTBF

Περιγραφή του προϊόντος:

Γενικές προδιαγραφές:
- Στόχος ανά σαγόνι:45 χιλιοστά
- Βάρος:10,89 κιλά
- Συνιστώμενο βάρος του εργαστηρίου:20,5 kg
- Όγκος κυλίνδρου ανά διπλή στροφή:107 cm3
- Μέγιστο επιτρεπόμενο μήκος δακτύλου:200 χιλιοστά
- Μέγιστο επιτρεπόμενο βάρος ανά δάχτυλο:1 χιλιόγραμμα
- Τάξη προστασίας Π.Ι.:41
- Ελάχιστη θερμοκρασία περιβάλλοντος:5 °C
- Μέγιστη θερμοκρασία περιβάλλοντος:90 °C
- Επαναλαμβάνω ακρίβεια:00,02 mm

Απόδοση:
- Δύναμη κλεισίματος:500 N(Με μήκους δακτύλων 0 mm:508 Ν)
- Δύναμη ανοίγματος:500 N(Με μήκους δακτύλων 0 mm:508 Ν)
- Ώρα κλεισίματος:0.15 s
- Ώρα ανοίγματος:0.15 s
- Μονάδα Mx max:29 Nm
- Περίμενε.120 Nm
- Μονάδα Mz max:33 Nm
- Μαξ. αξιωτική δύναμη Fz max.:1000 N

Παράμετροι λειτουργίας:
- Ελάχιστη λειτουργική πίεση:2 bar
- Μέγιστη λειτουργική πίεση:8 bar
- ονομαστική πίεση λειτουργίας:6 bar

Χαρακτηριστικά:

Υπολογισμός δύναμης πρόσφυσης:Η συνολική δύναμη πρόσφυσης υπολογίζεται με το άθροισμα των δυνάμεων που ασκούνται ξεχωριστά σε κάθε σαγόνι.Παρακαλούμε ανατρέξτε στην παρακάτω εικόνα.

Το μήκος των δακτύλων της λαβής προσδιορίζεται μετρώντας από την επιφάνεια αναφοράς στην απόσταση P, ευθυγραμμισμένη με τον κύριο άξονα.Το μήκος αυτό δεν πρέπει να υπερβαίνει το καθορισμένο μέγιστο όταν βρίσκεται υπό ονομαστική πίεση λειτουργίας.Κάθε αύξηση της πίεσης πέραν αυτού του ορίου απαιτεί μείωση του μήκους των δακτύλων, ανάλογη με την αύξηση της πίεσης από την ονομαστική κατάσταση.

Η ακρίβεια επανάληψης στο πλαίσιο αυτού του μηχανισμού εκφράζεται με τη μεταβολή της θέσης που παρατηρείται σε σειρά 100 αδιάλειπτων κύκλων.

Το βάρος του εργασιακού τμήματος, κατάλληλο για τη σύσφιξη με δύναμη, υπολογίζεται χρησιμοποιώντας συντελεστή στατικής τριβής 0.1Ο υπολογισμός αυτός ενσωματώνει επίσης έναν συντελεστή ασφάλειας 2, παρέχοντας ένα περιθώριο κατά της γλιστρίας κατά την επιτάχυνση λόγω της βαρύτητας (g).τα αποδεκτά βάρη των εργαλείων μπορούν να είναι σημαντικά μεγαλύτερα.

Οι εν λόγω διάρκειες κλεισίματος και ανοίγματος σχετίζονται αποκλειστικά με τις κινήσεις του μητρικού σαγόνου και δεν περιλαμβάνουν τυχόν αυξήσεις χρόνου που σχετίζονται με μεταβολές των δακτύλων της λαβής.Πρόσθετα χρονικά στοιχεία, όπως και οι χρόνοι διακόπτη των βαλβίδων, τα διαστήματα πλήρωσης σωλήνων και οι χρόνοι αντίδρασης του PLC, εξαιρούνται επίσης από αυτούς τους υπολογισμούς και πρέπει να λαμβάνονται υπόψη κατά την εκτίμηση του χρόνου κύκλου.

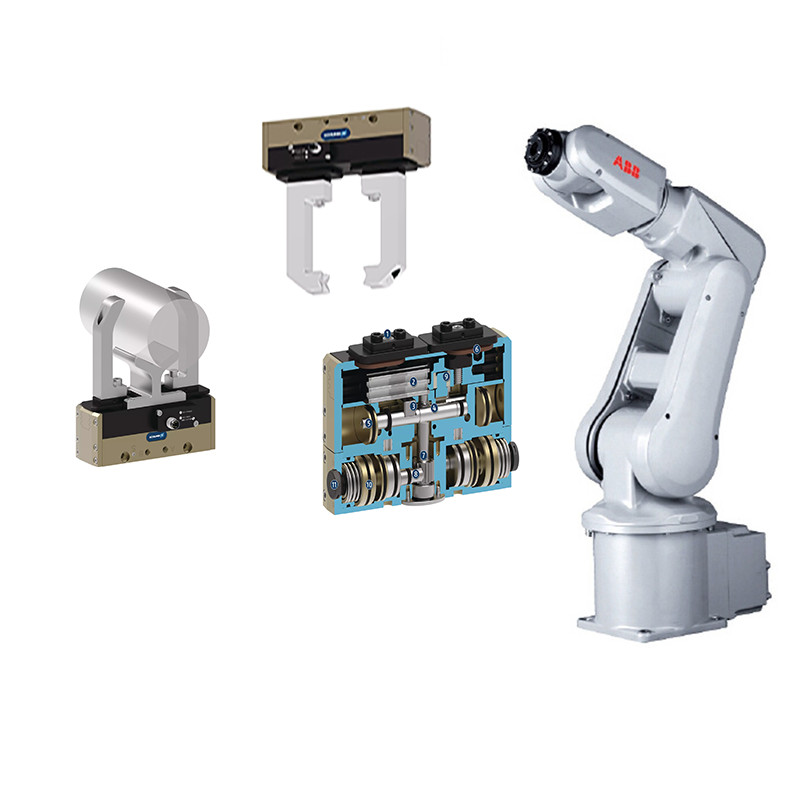

Η λειτουργικότητα του συστήματος αυτού βασίζεται στην αρχή λειτουργίας διπλής δομής ράφους με έμβολο και πινιών.

Τεχνικές παραμέτρους:

Το κύριο σώμα του προϊόντος κατασκευάζεται χρησιμοποιώνταςΑλουμίνιο, ειδικότερα μέσω της τεχνικής του προφίλ με εξάντληση, η οποία εξασφαλίζει αντοχή και υψηλής ποιότητας φινίρισμα.

Τα κάτω σαγόνια είναι κατασκευασμένα από ένα ισχυρόΆλλες χημικές ενώσειςκαι έχουν ολοκληρωθεί με διαδικασία ανωτισμού, παρέχοντας επιπλέον ανθεκτικότητα και ένα προστατευτικό στρώμα κατά της φθοράς και της διάβρωσης.

Το προϊόν αυτό διαθέτει ακριβήΟδηγός σιδηροδρόμου με προφίλσύστημα που εξασφαλίζει ομαλή και ακριβή κίνηση που απαιτείται για εφαρμογές υψηλών επιδόσεων.

Η ενεργοποίηση αυτού του προϊόντος είναιΠνευματικάμε κινητήρα και απαιτεί φιλτραρισμένο συμπιεσμένο αέρα, σύμφωνα με το πρότυπο ISO 8573-1:2010 με προδιαγραφή κλάσης καθαρότητας [7:44].

Μια ολοκληρωμένηΕγγύηση 24 μηνώνΤο προϊόν πρέπει να παρέχεται με ασφάλεια και αξιόπιστη εξυπηρέτηση για μεγάλο χρονικό διάστημα.

Μετά την αγορά, το πακέτο θα περιλαμβάνειΚεραμίδες κεντροποίησης, O-ring κατάλληλες για άμεση σύνδεση, και λεπτομερήοδηγίες συναρμολόγησηςΕπιπλέον, το εγχειρίδιο λειτουργίας μαζί με τη δήλωση ιδρύσεως μπορούν να προστεθούν εύκολα στο διαδίκτυο για την ευκολία σας.

Η συσκευή μπορεί να είναι εξοπλισμένη είτε με μηχανική μονάδα συντήρησης της δύναμης πρόσφυσης είτε με βαλβίδα συντήρησης της πίεσης, που προσδιορίζεται ως η βαλβίδαSDV-PΗ διαφορά μεταξύ των διαφόρων εκδόσεων και των διαφόρων εκδόσεων, εξασφαλίζοντας συνεπή απόδοση υπό διάφορες συνθήκες.

Εφαρμογές:

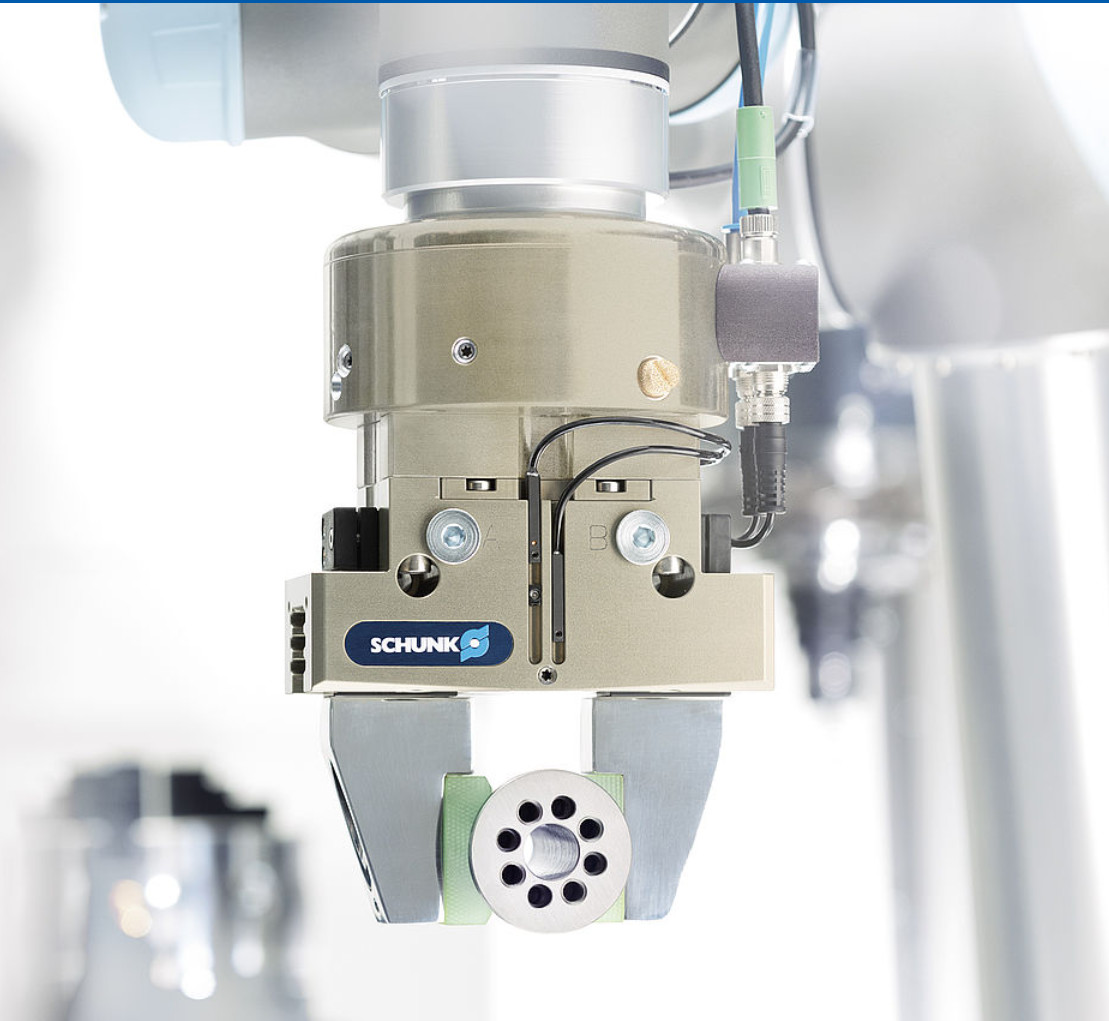

Το ρομποτικό χέρι SCHUNK PHL 25-045 είναι ένα βασικό στοιχείο που έχει σχεδιαστεί για εξελιγμένα συστήματα λαβής σε διάφορα βιομηχανικά περιβάλλοντα.Διαθέτει ένα ανθεκτικό σχεδιασμό πιστοποιημένο για να ανταποκρίνεται σε αυστηρά πρότυπαΜε τη φήμη της μάρκας SCHUNK για την ακριβή μηχανική, η SCHUNK είναι η μεγαλύτερη εταιρεία κατασκευής υλικών στον κόσμο.το μοντέλο PHL 25-045 ενσωματώνεται απρόσκοπτα σε ένα ευρύ φάσμα εξαρτημάτων βιομηχανικού εξοπλισμού.

Σχεδιασμένο για μια ελάχιστη ποσότητα παραγγελίας ενός και με τιμή 2600 δολάρια, αυτό το σύστημα λαβών είναι προσβάσιμο τόσο για μικρές όσο και για μεγάλες επιχειρήσεις.Η τυποποιημένη συσκευασία εξασφαλίζει ότι το προϊόν φτάνει με ασφάλεια και είναι έτοιμο για άμεση χρήσηΜε την έγκαιρη παράδοση και τους ευέλικτους όρους πληρωμής μέσω T/T ή Link, η SCHUNK παρέχει ευκολία και αποτελεσματικότητα στους πελάτες της.Η ικανότητα προμήθειας αυτών των τμημάτων ρομποτικών βραχίονων είναι επαρκής για να καλύψει τις απαιτήσεις διαφόρων βιομηχανιών, διασφαλίζοντας ότι οι εργασίες μπορούν να κλιμακωθούν χωρίς ανησυχία για τη διαθεσιμότητα εξαρτημάτων.

Ο PHL 25-045 έχει Ocv 63,7V και διαθέτει μεταβλητό διάστημα καθαρισμού, το οποίο είναι κρίσιμο για τη διατήρηση της απόδοσης και της μακροζωίας του συστήματος λαβής.Η βαθμολογία προστασίας του IP65 σημαίνει ότι το προϊόν προστατεύεται καλά από την είσοδο σκόνης και από αερίων νερού χαμηλής πίεσης από κάθε κατεύθυνση, καθιστώντας το κατάλληλο για χρήση σε σκληρά βιομηχανικά περιβάλλοντα.Αυτά τα χαρακτηριστικά καθιστούν το SCHUNK PHL 25-045 αναπόσπαστο μέρος κάθε αυτοματοποιημένου ή ημιαυτόματου συστήματος που απαιτεί αξιόπιστες και ακριβείς δυνατότητες λαβής.

Οι περιπτώσεις εφαρμογής και τα σενάρια για το SCHUNK PHL 25-045 περιλαμβάνουν αυτοματοποιημένες γραμμές συναρμολόγησης, εξυπηρέτηση μηχανών, χειρισμό υλικών και συσκευασία σε τομείς όπως η κατασκευή αυτοκινήτων,ΗλεκτρονικάΗ ευελιξία και η ακρίβεια του καθιστούν ένα ανεκτίμητο συστατικό κάθε αποθέματος εξαρτημάτων βιομηχανικού εξοπλισμού.βελτίωση της αποτελεσματικότητας και της αποτελεσματικότητας των συστημάτων πρόσφυσης σε ποικίλες λειτουργικές ρυθμίσεις.

Είτε πρόκειται για ένα μικρό εργαστήριο είτε για μια μεγάλη μονάδα παραγωγής, το SCHUNK PHL 25-045 παρέχει την απόδοση και την αξιοπιστία που απαιτούν οι σύγχρονες βιομηχανίες.Με την άφθονη ικανότητα εφοδιασμού και τη δέσμευση για ποιότητα, η SCHUNK εξασφαλίζει ότι τα συστήματα λαβής της παραμένουν η κορυφαία επιλογή για τις επιχειρήσεις που επιθυμούν να βελτιστοποιήσουν τις δραστηριότητές τους με εξαρτήματα ανώτερης ποιότητας βιομηχανικού εξοπλισμού.

Προσαρμογή:

Ετικέτα:ΣΚΟΥΝΚ

Αριθμός μοντέλου:PHL 25-045

Τόπος προέλευσης:Κίνα

Πιστοποίηση:Παροχή

Ελάχιστη ποσότητα παραγγελίας:1

Τιμή:2600 δολάρια

Πληροφορίες συσκευασίας:Τυπικό πακέτο

Χρόνος παράδοσης:Ταιριωμένο

Όροι πληρωμής:Τ/Τ, σύνδεση

Ικανότητα εφοδιασμού:Αρκετά!

Σφυρί ανά σαγόνι:45 χιλιοστά

Διαστήματα καθαρισμού:Μεταβλητή

Δύναμη ανοίγματος:500 N

Σχήμα:PHL 25-045

Τύπος προϊόντος:Ρομπότ Αρπακτικός

Η ρομποτική μας λαβή είναι συμβατή με διάφορα είδη ρομποτικών συστημάτων, συμπεριλαμβανομένωνΆρμα ρομπότ συναρμολόγησης,Κινέζικο ρομποτικό χέρι, καιΡομποτικό βραχίονα ABBΕίναι ένα ευέλικτο εξαρτήμα σχεδιασμένο για ακρίβεια και αξιοπιστία.
