Τύπος βαλβίδας | Πνευματική βαλβίδα ελέγχου |
---|---|
Διορθωτής θέσης βαλβίδας | flowserve 3200MD |
Χαρακτηριστικά ροής | Τροποποιημένο ίσο ποσοστό, γραμμικό |
Θερμοκρασία λειτουργίας | Χαμηλή θερμοκρασία (-40F), υψηλή θερμοκρασία (250F) |
Υλικό | Χάλυβα άνθρακα, ανοξείδωτο, διπλό, κράμα |
Εισερχόμενο σήμα | 4-20mA (δύο καλώδια) |
Επικοινωνία | HART 5/6/7, Profibus PA (προαιρετικό) |
Πίεση εφοδιασμού | 20 ̇ 100 psi (1,4 ̇ 6,9 bar) |

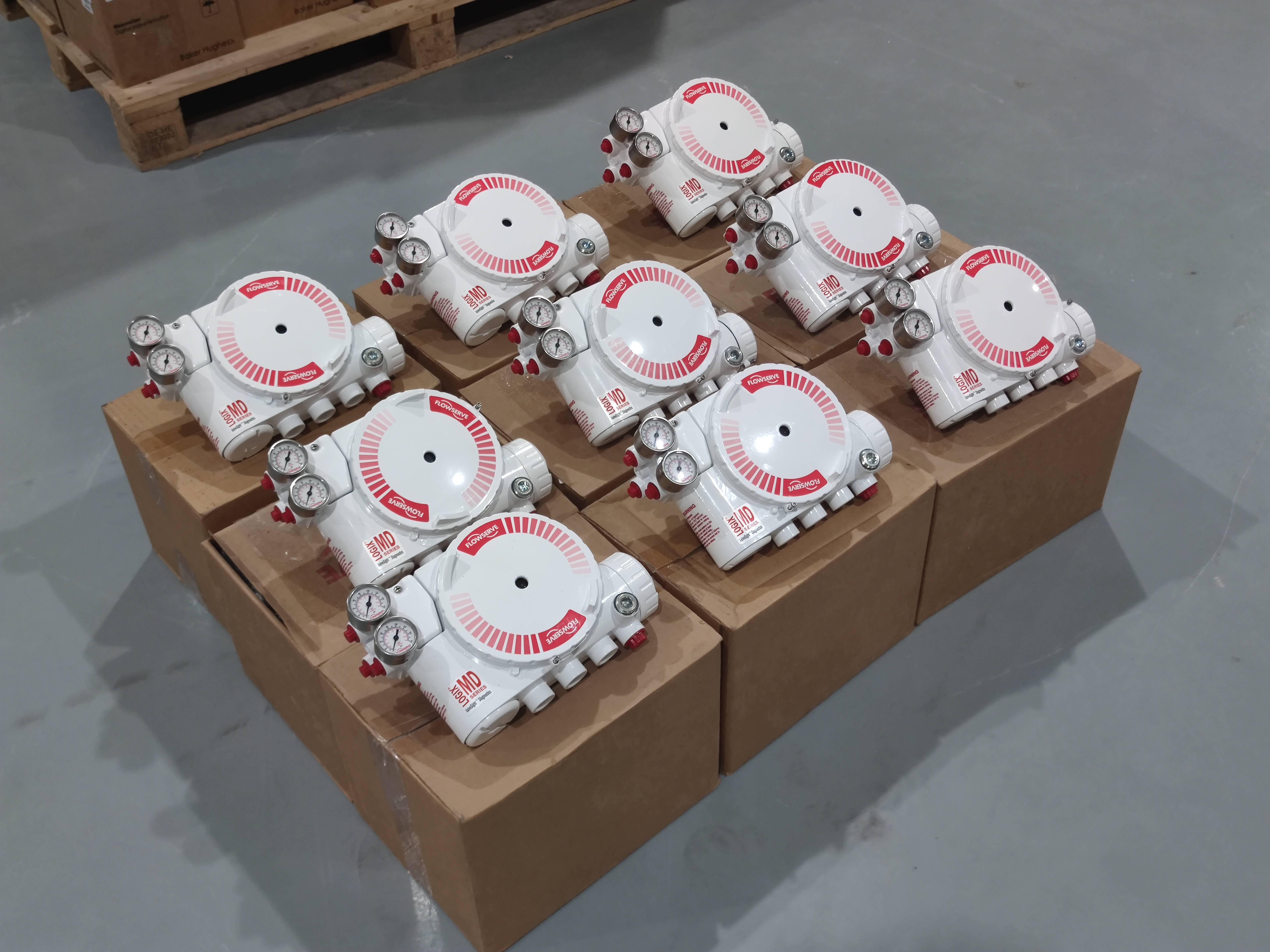

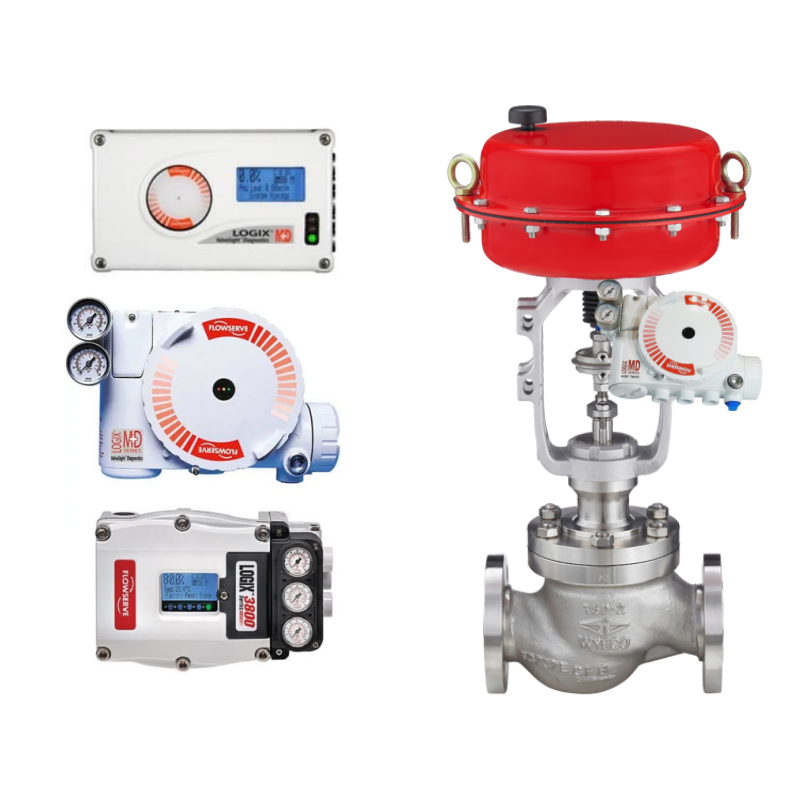

Ο Flowserve Logix 3200MD είναι ένας ψηφιακός τοποθετητής βαλβίδων υψηλών επιδόσεων σχεδιασμένος για ακριβή έλεγχο βαλβίδων στον βιομηχανικό αυτοματισμό.Παρακολουθεί και ρυθμίζει τη θέση της βαλβίδας σε πραγματικό χρόνο, εξασφαλίζοντας τη σταθερότητα και την αξιοπιστία της διαδικασίας, υποστηρίζοντας αμφίδρομη τηλεπικοινωνία και συμβατό με διάφορους κινητήρες (γραμμική/τροχιακή, διπλή/μοναδική δράση),ενσωματώνει ευφυή διάγνωση για την πρόβλεψη πιθανών βλαβών στις βαλβίδεςΗ συμπαγή του σχεδίαση και το ευρύ εύρος θερμοκρασιών (-40°C έως 85°C) το καθιστούν ιδανικό για τις απαιτητικές βιομηχανίες όπως η πετροχημική, ηΔύναμη, και φαρμακευτικά προϊόντα.
Η ακρίβεια τοποθέτησης ± 0,25% σε πλήρη κλίμακα εξασφαλίζει ακριβή έλεγχο της βαλβίδας.
Το λογισμικό ValveSight με τεχνολογία FDT / DTM παρέχει παρακολούθηση της κατάστασης σε πραγματικό χρόνο και πάνω από 100 ειδοποιήσεις βλάβης..
Υποστηρίζει τα πρωτόκολλα HART 5/6/7 για τη διαμόρφωση μέσω φορητών συσκευών ή λογισμικού PC.
Η προστασία IP66/IP67 αντέχει σε σκληρά περιβάλλοντα (σκονία, υγρασία). Οι πιστοποιητικές ανθεκτικότητας σε έκρηξη (ATEX, FM) ταιριάζουν σε επικίνδυνες περιοχές, με επιλογές στεγασιών σε αλουμίνιο ή ανοξείδωτο χάλυβα.
Ενεργοποιείται απευθείας από σήμα 4-20mA (στροφή εκκίνησης μόλις 3,6mA χωρίς κάρτα AO).
Εισερχόμενο σήμα | 4-20 mA DC (HART) |
---|---|
Πρωτόκολλο επικοινωνίας | HART 5 / 6 / 7 |
Ακριβότητα θέσης | ≤0,2% γραμμικότητα· ≤0,1% επαναληπτικότητα |
Πίεση εφοδιασμού | 20-100 psi (1,4-6,9 bar) |
Χρόνος απόκρισης | ≤ 100 ms |
Αυτόματη βαθμονόμηση | Ναι (εγκατάσταση με ένα κουμπί) |
Εμφάνιση | Πίσω φωτισμένο LCD με τοπικά κουμπιά ρύθμισης |
Διαγνωστική | Δρόμος βαλβίδας, τάσεις πίεσης, τριβή ενεργοποιητή |
Αξιολόγηση περιβλήματος | IP66 / NEMA 4X |
Υλικό στέγασης | Άλλες συσκευές και συσκευές για την κατασκευή συσκευών για την κατασκευή ηλεκτρικής ενέργειας |
Περιοχή θερμοκρασίας περιβάλλοντος | -40 °C έως +85 °C |
Εγκρίσεις επικίνδυνων θέσεων | CSA, ATEX, IECEx (εκρηκτικά και μοντέλα IS) |
Τύπος στερέωσης | Συνεργαζόμενος με γραμμικό ή περιστρεφόμενο κινητήρα |
