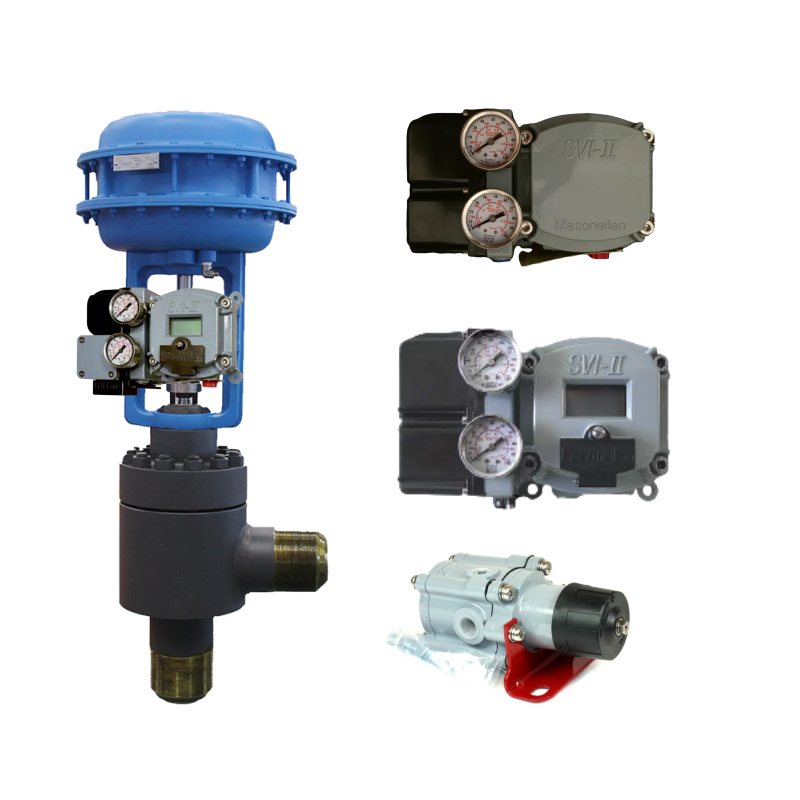

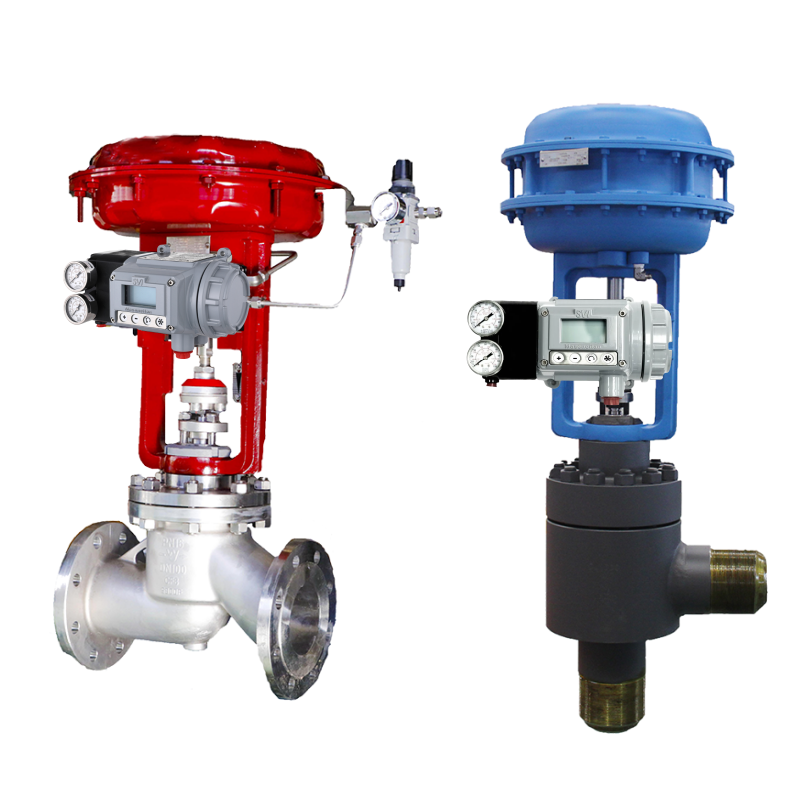

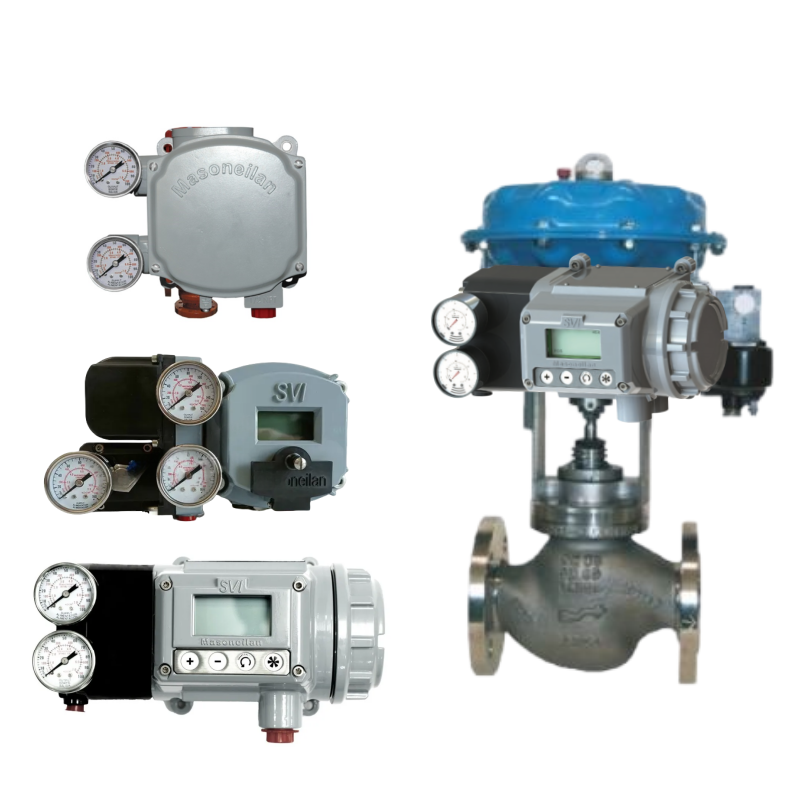

Έξυπνος Τοποθέτης Βαλβίδας Masoneilan SVI2 με Κινέζικη Βαλβίδα

Masoneilan SVI2 Διανοητική θέση βαλβίδας με κινέζικη βαλβίδα

Εισαγωγή του προϊόντος

Ο Masoneilan SVI2 είναι ένας υψηλής απόδοσης ευφυής ελαστικός ελεγκτής θέσης. Όταν συνδυάζεται με κινέζικες ελαστικές, παρέχει ακριβή και αξιόπιστο έλεγχο για βιομηχανικές εφαρμογές.

Τεχνικές προδιαγραφές

Απόδοση

- Υστερέση + Deadband: ±0,2%
- Επαναληπτότητα: ± 0,2%
- Ευαισθησία: ±0,2%
- Συμμόρφωση: ±0,3%
- Ακρίβεια: ± 0,5% (τυπική + 0,25%)

Δύναμη εισόδου και σήμα

- Σήμα: 4 - 20mA με πρωτόκολλο επικοινωνίας HART®
- Ηλεκτρική τροφοδοσία: Από το σήμα ελέγχου 4 - 20mA
- Ελάχιστη τερματική τάση: 11,2 V DC
- Ελάχιστο σήμα ρεύματος: 3.6mA

Συνθήκες λειτουργίας

- Περιοχή θερμοκρασίας λειτουργίας: - 58°F έως +185°F (-50°C έως +85°C)
- Πίεση τροφοδοσίας αέρα:
- Μονόδραση: 20 - 100 psi (1,4 - 6,9 bar)
- Διπλή δράση: 20 - 150 psi (1.4 - 10.3 bar)

- Καταναλώσεις αέρα:
- Μονόδραμα:
- 30 psi (2,1 bar): 0,22 sqm (8/m)
- 60 psi (4,2 bar): 0,282 σ.κ.μ. (81/m)
- 90 psi (6,3 bar): 0,424 κυβικά μέτρα (21/m)

- Δύο - Δραστηριότητα:
- 30 psi (2,1 bar): 0,424 κυβικά μέτρα (21/m)
- 60 psi (4,2 bar): 0,565 σ.κ.μ (61/m)
- 90 psi (6,3 bar): 0,847 σ.κ.μ. (241/m)
- 120 psi (8,4 bar): 10,6 σ.κ.μ. (301/m)

Υλικά και Κατασκευή

- Σώμα: Τυποποιημένο κάλυμμα από αλουμίνιο, από ανοξείδωτο χάλυβα διαθέσιμο κατόπιν αιτήσεως
- Επιχρίσεις: γκρίζο πολυουρεθάνιο, σύμφωνα με το πρότυπο ISO 12944 - 2 Κατηγορία C4

Πιστοποιήσεις και συμμόρφωση

- Πρωτόκολλο HART: Υποστηρίζει το πρωτόκολλο HART Επεξεργασία 5 ή 7
- EMC πρότυπα: συμμορφώνεται με το πρότυπο EN 61000 - 4 - 2, 3, 5, 6, 8 και IEC 8014 - 2, - 3, - 4
- Πιστοποιητικά ασφάλειας: FM, FMA, FIX, IECEx
- Περιφερειακές Πιστοποιήσεις: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- Αξιολόγηση προστασίας κατοικιών: NEMA 4X/IP66
- Σημείωση CE: συμμορφώνεται με την EC6I508 τμήμα 2 - 3 για την αυτοσυμμόρφωση SIL2

Διαγνώσεις και χαρακτηριστικά

- Πέντε αισθητήρες πίεσης: για παρακολούθηση και διάγνωση
- Αριθμός εγκεφαλικών επεισοδίων: Καταγράφει τον συνολικό αριθμό εγκεφαλικών επεισοδίων βαλβίδας
- Χρόνος λειτουργίας βαλβίδας: Καταγράφεται ο χρόνος άνοιξης, κλεισίματος και σχεδόν κλεισίματος θέσεων
- Υπογραφή βαλβίδας ελέγχου εκτός σύνδεσης: Υποστηρίζει υπογραφή βαλβίδας ελέγχου εκτός σύνδεσης χρησιμοποιώντας VarVue Suite ή Advanced DTM
- Παρακολούθηση τριβής μέσω διαδικτύου: Παρακολούθηση τριβής μέσω διαδικτύου μέσω Valve Aware
- Αναβαθμιζόμενη διάγνωση: πεδίο - αναβαθμιζόμενο επίπεδο διάγνωσης με βάση τις απαιτήσεις των χρηστών

Επικοινωνία και εκδόσεις

- Μεταβιβαστής θέσης: 4 - 20mA, δύο-σύρματος βρόχο τροφοδοτείται, με 10 - 24 Vdc τάση πρότυπο
- Διαμορφώσιμες ψηφιακές επαφές: Δύο διαμορφώσιμες και ενσωματωμένες - σε απομονωμένες στερεές - διακόπτες, 30 Vdc, 1A

Πεδίο ισχύος του ενεργοποιητή

- Γραμμική κίνηση: 0,25 ίντσες (6,4 mm) έως 6 ίντσες (κανονική τοποθέτηση) · πάνω από 6 ίντσες (150 mm) απαιτείται παρατεταμένη τοποθέτηση
- Κίνηση περιστροφής: 18 - 140 μοίρες
- Ανάλυση αισθητήρα εγκεφαλικού επεισοδίου: 0,0015%

Χαρακτηριστικά

- Οικουμενικός σχεδιασμός: Κατάλληλος για γραμμικές και περιστρεφόμενες βαλβίδες
- Αισθητήρας θέσης χωρίς επαφή: Αποδεδειγμένη τεχνολογία αισθητήρα θέσης χωρίς επαφή
- Τοπική οθόνη και χειρισμοί: Εξωτερική οθόνη LCD και κουμπιά για εύκολη λειτουργία στο χώρο
- Εγκατάσταση Μάγιστρο: Γρήγορη και εύκολη λειτουργία με το Μάγιστρο Εγκατάστασης
- Διαγνωστική εκτός διαδικτύου και σε απευθείας σύνδεση: Ολοκληρωμένες διαγνωστικές λειτουργίες τόσο για συνθήκες εκτός διαδικτύου όσο και για συνθήκες σε απευθείας σύνδεση
- Δύο ρυθμιζόμενοι διακόπτες: Δύο ρυθμιζόμενοι και ενσωματωμένοι - σε απομονωμένους διακόπτες στερεής κατάστασης
- Επικοινωνία HART: Υποστηρίζει το πρωτόκολλο επικοινωνίας HART για ενσωμάτωση με διάφορα συστήματα ελέγχου
- Ανθεκτικές κατοικίες: ανθεκτικές κατοικίες από ανωτισμένο αλουμίνιο

Εφαρμογές

Ο συνδυασμός αυτός χρησιμοποιείται ευρέως σε βιομηχανίες όπως πετρέλαιο και φυσικό αέριο, παραγωγή ενέργειας, διύλιση, πετροχημικά, πετρέλαιο και φυσικό αέριο μεσαίας ροής, πετρέλαιο και φυσικό αέριο προελεύσεως κλπ.Είναι κατάλληλο για διάφορες εφαρμογές, συμπεριλαμβανομένων των γεννήτριων ατμογεννητριών, συμπυκνωτές, πύργοι ψύξης, κτίρια αντιδραστήρων, κτίρια ανεμογεννήτριων, χώροι εγκαταστάσεων αντιδραστήρων & BOP, ανεμογεννήτριες ατμού, ανεμογεννήτριες αερίου, γεννήτριες ατμού ανάκτησης θερμότητας, ισορροπία εγκαταστάσεων, απόσταξη,υδροεπεξεργασία, μεταρρύθμιση, ρωγμάτωση, δευτερογενές μείγμα, σβήσιμο και κλάση, συμπίεση αερίου φόρτισης, διαχωρισμός, λειτουργίες ακεραιότητας αγωγών, αφυδάτωση, ψύξη, υγροποίηση, φόρτωση/μεταφορά,επαναγοητοποίηση, βοηθητική αφυδάτωση/επεξεργασία, συμπίεση κλπ.

Οφέλη

- Ταχύτερη θέση σε λειτουργία: η ταχεία εγκατάσταση και θέση σε λειτουργία μειώνει τους χρόνους στάσεων και βελτιώνει την αποδοτικότητα
- Ακριβής τοποθέτηση: εξασφαλίζει την ακριβή θέση της βαλβίδας για τον βέλτιστο έλεγχο της διαδικασίας
- Διοπτική επικοινωνία: διευκολύνει την τοπική ή απομακρυσμένη ρύθμιση και παρακολούθηση
- Ενσωμάτωση σε συστήματα ελέγχου: συμβατό με πολλά συστήματα ελέγχου και λογισμικό διαχείρισης περιουσιακών στοιχείων
- Βελτιωμένη απόδοση: Παρέχει υψηλής απόδοσης έλεγχο βαλβίδας ανεξάρτητα από το μέγεθος του ενεργοποιητή
