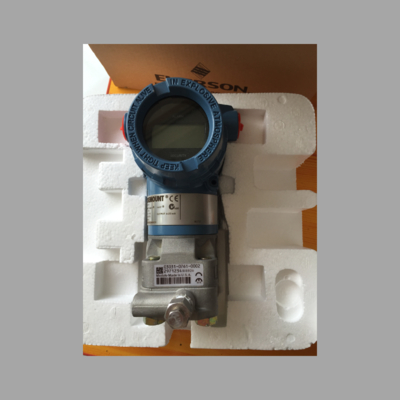

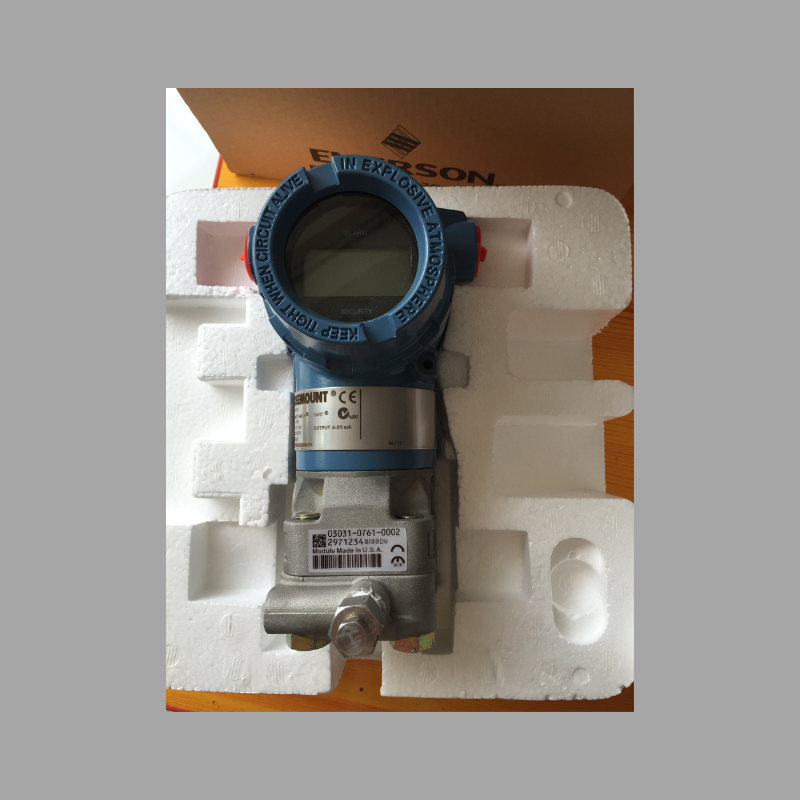

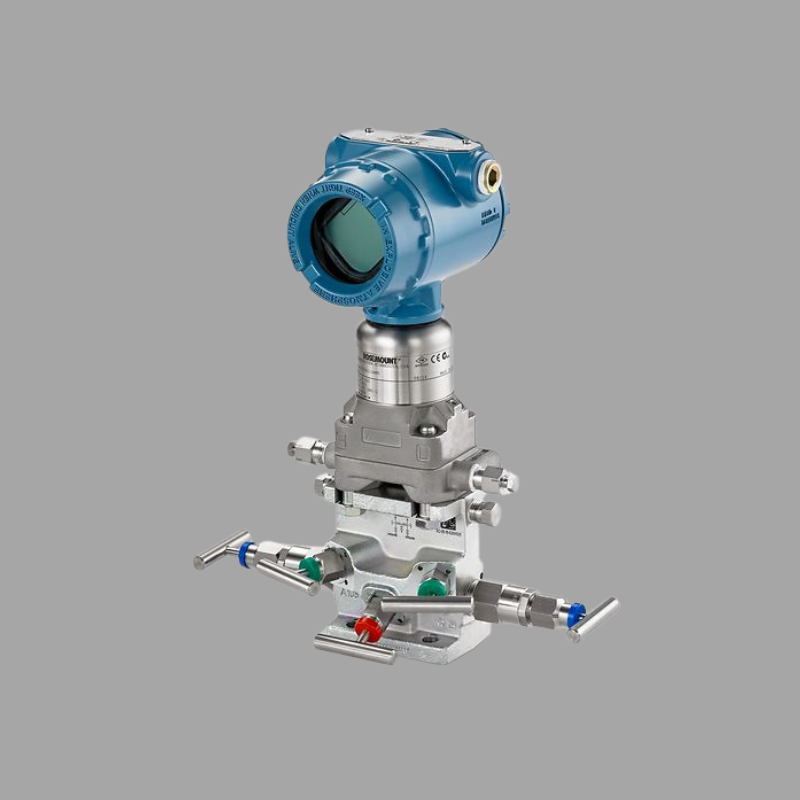

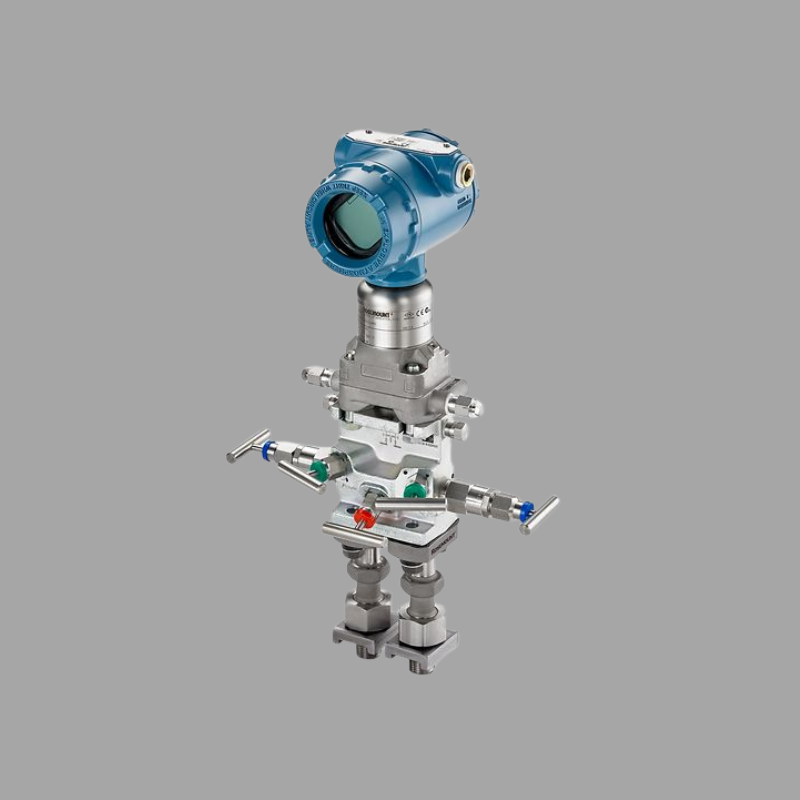

Το Rosemount 4088, που αναπτύχθηκε από την Emerson Automation Solutions, είναι ένας εξελιγμένος και εξαιρετικά προηγμένος πολλαπλών μεταβλητών πομπός σχεδιασμένος να παρέχει μια ολοκληρωμένη σουίτα μετρήσεων διεργασίας από ένα μόνο, συμπαγές όργανο. Αντιπροσωπεύει μια σημαντική εξέλιξη πέρα από τους παραδοσιακούς πομπούς πίεσης μονής μεταβλητής, ενσωματώνοντας πολλαπλές τεχνολογίες αισθητήρων σε μια στιβαρή συσκευή, εξορθολογίζοντας έτσι την εγκατάσταση, μειώνοντας το συνολικό κόστος του συστήματος και ενισχύοντας την εικόνα της διεργασίας.

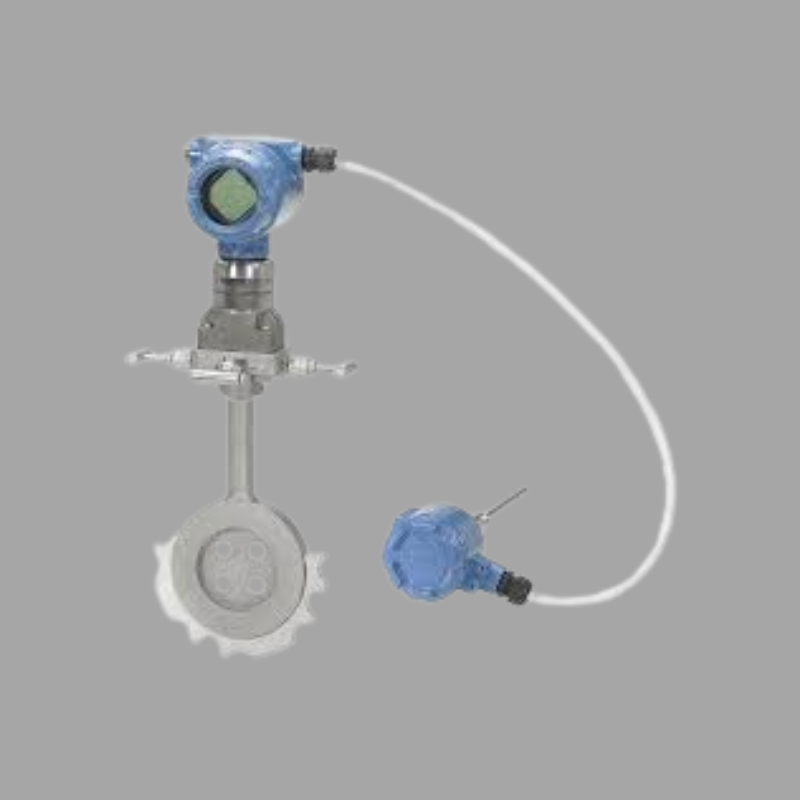

Στον πυρήνα του, το Rosemount 4088 έχει σχεδιαστεί για να μετρά ταυτόχρονα τρεις κρίσιμες μεταβλητές διεργασίας: διαφορική πίεση (DP), στατική πίεση (SP) και θερμοκρασία διεργασίας (T).Αξιοποιώντας αυτές τις τρεις κύριες μετρήσεις, ο ισχυρός εσωτερικός μικροεπεξεργαστής του πομπού μπορεί να υπολογίσει και να εξάγει μια τέταρτη, ζωτικής σημασίας μεταβλητή: μαζική ροή ή ογκομετρική ροή.Αυτή η ενσωματωμένη δυνατότητα υπολογισμού ροής είναι το πιο καθοριστικό του χαρακτηριστικό, καθιστώντας το ιδανική λύση για εφαρμογές ροής αερίου, ατμού και υγρών, χωρίς την ανάγκη ξεχωριστών υπολογιστών ροής ή πολύπλοκων υπολογισμών στο σύστημα ελέγχου. Αυτό επιτυγχάνεται μέσω της εφαρμογής εξισώσεων βιομηχανικών προτύπων, όπως αυτές που βρίσκονται στην Έκθεση AGA No. 3 για υγρά και AGA Report No. 7/ISO 5167 για πλάκες οπής.
Η καρδιά της απόδοσης του 4088 βρίσκεται στην προηγμένη, συνεπίπεδη πλατφόρμα αισθητήρων του. Αυτός ο σχεδιασμός τοποθετεί τους αισθητήρες διαφορικής πίεσης και στατικής πίεσης στο ίδιο επίπεδο, μειώνοντας σημαντικά τις επιπτώσεις των μεταβολών στατικής πίεσης και θερμοκρασίας στη μέτρηση DP. Αυτό έχει ως αποτέλεσμα εξαιρετική μακροπρόθεσμη σταθερότητα και ακρίβεια μέτρησης, συχνά τόσο υψηλή όσο ±0,04% της ένδειξης για τη διαφορική πίεση. Το ενσωματωμένο RTD (ανιχνευτής θερμοκρασίας αντίστασης) παρακολουθεί με ακρίβεια τη θερμοκρασία διεργασίας απευθείας στο σημείο μέτρησης, κάτι που είναι ζωτικής σημασίας για την ακριβή αντιστάθμιση θερμοκρασίας και τον υπολογισμό ροής.
Ένα βασικό πλεονέκτημα του Rosemount 4088 είναι η ικανότητά του να μειώνει δραστικά το συνολικό κόστος ιδιοκτησίας. Αντικαθιστώντας τη συμβατική συναρμολόγηση ξεχωριστών πομπών DP, SP και θερμοκρασίας—μαζί με το σχετικό υλικό στερέωσης, τους σωλήνες παλμού, τις πολλαπλές και την καλωδίωση—το 4088 απλοποιεί ολόκληρη τη διαδικασία εγκατάστασης. Αυτή η ενοποίηση ελαχιστοποιεί τα πιθανά σημεία διαρροής (μια σημαντική ανησυχία για την ασφάλεια, ειδικά με επικίνδυνα υγρά), μειώνει το κόστος υλικού και εργασίας εγκατάστασης έως και κατά το ήμισυ και μειώνει το φυσικό αποτύπωμα στο πεδίο.
Ο πομπός στεγάζεται σε ένα ανθεκτικό, ελαφρύ περίβλημα από αλουμίνιο ή ανοξείδωτο χάλυβα με βαθμολογία NEMA 4X / IP66, εξασφαλίζοντας αξιόπιστη λειτουργία σε σκληρά και απαιτητικά περιβάλλοντα. Διαθέτει μια μεγάλη, οπίσθια φωτιζόμενη οθόνη υγρών κρυστάλλων (LCD) που μπορεί να διαμορφωθεί για να εμφανίζει οποιαδήποτε από τις μετρούμενες ή υπολογισμένες μεταβλητές, πληροφορίες διάγνωσης ή προσαρμοσμένα μηνύματα κειμένου. Για την αλληλεπίδραση με τον χρήστη, χρησιμοποιεί μια διαισθητική τοπική διεπαφή χειριστή (LOI) με κουμπιά, επιτρέποντας την ασφαλή και ασφαλή διαμόρφωση χωρίς να ανοίξει ο θάλαμος ηλεκτρονικών.
Όσον αφορά την επικοινωνία, το 4088 είναι μια ευέλικτη συσκευή. Υποστηρίζει το βιομηχανικό πρότυπο αναλογική έξοδο 4-20 mA με πρωτόκολλο HART, το οποίο του επιτρέπει να μεταδίδει την κύρια μεταβλητή (π.χ., DP) στον αναλογικό βρόχο, ενώ χρησιμοποιεί το ψηφιακό σήμα HART για πρόσβαση σε όλες τις άλλες μετρούμενες και υπολογισμένες μεταβλητές (SP, T, ροή) και διαγνωστικά δεδομένα. Επιπλέον, είναι διαθέσιμο σε μοντέλα που υποστηρίζουν FOUNDATION Fieldbus και Profibus PA ψηφιακά πρωτόκολλα, επιτρέποντας την πραγματικά ψηφιακή ενσωμάτωση σε σύγχρονες αρχιτεκτονικές εγκαταστάσεων και επιτρέποντας τη μετάδοση πολλαπλών μεταβλητών μέσω ενός μόνο καλωδίου, μειώνοντας περαιτέρω το κόστος καλωδίωσης.
Κατηγορία | Λεπτομέρειες |
---|---|
Όνομα προϊόντος | Πολλαπλών Μεταβλητών Πομπός Πίεσης Emerson Rosemount 4088 |
Βασική λειτουργία | Ταυτόχρονη μέτρηση Διαφορικής Πίεσης (DP), Στατικής Πίεσης (SP) και Θερμοκρασίας (T); υπολογίζει Μαζική Ροή ή Ογκομετρική Ροή χρησιμοποιώντας τυπικές εξισώσεις (AGA 3, AGA 7, ISO 5167) |
Πλατφόρμα αισθητήρα | Προηγμένο συνεπίπεδο σχέδιο:- Αισθητήρες DP και SP ευθυγραμμισμένοι στο ίδιο επίπεδο → ελαχιστοποιεί τις επιπτώσεις της στατικής πίεσης & της θερμοκρασίας- Ενσωματωμένο RTD για ακριβή μέτρηση και αντιστάθμιση θερμοκρασίας διεργασίας |
Βασικό πλεονέκτημα | Η ενσωματωμένη δυνατότητα πολλαπλών μεταβλητών αντικαθιστά πολλαπλούς πομπούς & υπολογιστές ροής:- Μειώνει το υλικό, τους σωλήνες παλμού, τις πολλαπλές και την καλωδίωση- Μειώνει τα σημεία διαρροής → βελτιωμένη ασφάλεια- Μειώνει το κόστος εγκατάστασης και εργασίας έως και 50% |
Απόδοση | - Ακρίβεια DP: έως ±0,04% της ένδειξης- Υψηλή σταθερότητα & μακροπρόθεσμη αξιοπιστία- Άμεση, ακριβής αντιστάθμιση θερμοκρασίας για ροή |
Στέγαση & Προστασία | - Υλικό: Αλουμίνιο ή ανοξείδωτο χάλυβα- Βαθμολογία: NEMA 4X / IP66- Ανθεκτικό, ελαφρύ, σχεδιασμένο για σκληρά περιβάλλοντα |
Οθόνη & Διεπαφή χρήστη | - Μεγάλη, οπίσθια φωτιζόμενη οθόνη LCD- Εμφανίζει μετρούμενες/υπολογισμένες μεταβλητές & διαγνωστικά- Τοπική διεπαφή χειριστή (LOI) με κουμπιά για ασφαλή, ασφαλή διαμόρφωση πεδίου |
Επικοινωνία | - 4–20 mA + HART (αναλογικό + ψηφιακό)- Ψηφιακά πρωτόκολλα: FOUNDATION Fieldbus & Profibus PA- Υποστηρίζει τη μετάδοση πολλαπλών μεταβλητών μέσω ενός μόνο καλωδίου- Απομακρυσμένη διαμόρφωση, διαγνωστικά, προγνωστική συντήρηση |
Οφέλη κόστους/ιδιοκτησίας | - Μία συσκευή αντικαθιστά πολλαπλά όργανα- Λιγότερα εξαρτήματα & συνδέσεις → μειωμένο αποτύπωμα- Χαμηλότερο συνολικό κόστος ιδιοκτησίας (CAPEX & OPEX) |

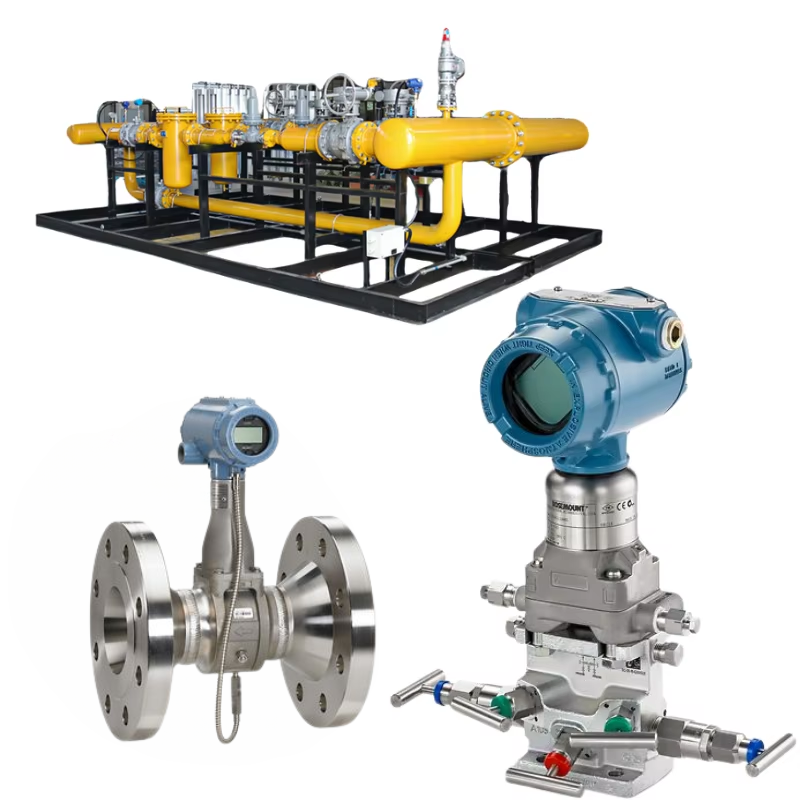

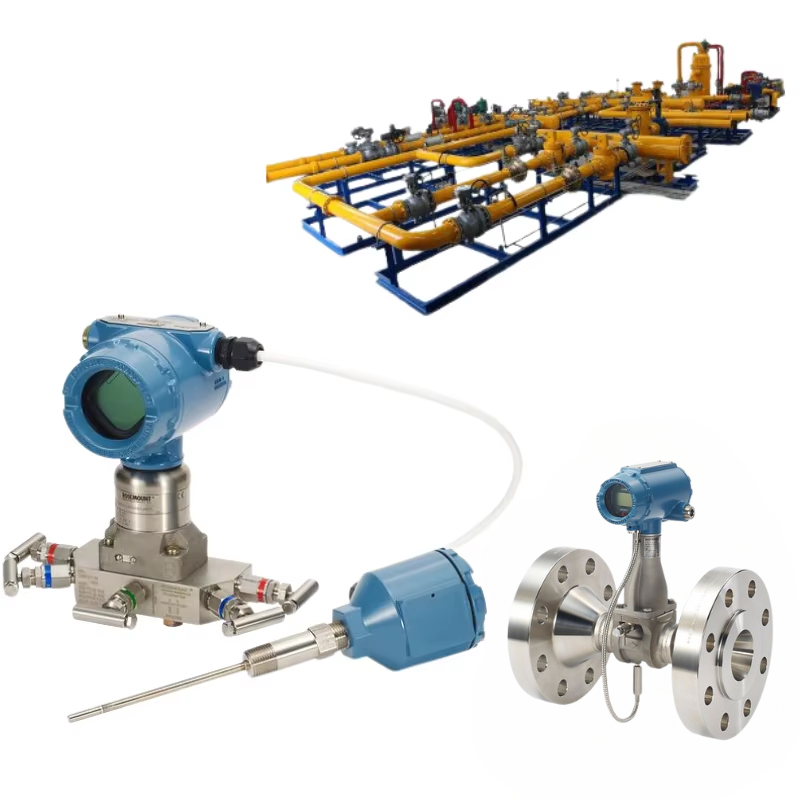

Τυπικές εφαρμογές | - Ροή ατμού (κορεσμένος/υπερθερμασμένος)- Ροή φυσικού αερίου (μεταφορά επιμέλειας, δημοσιονομική μέτρηση)- Ροή υγρών υδρογονανθράκων (αγωγοί, μεταφορά)- Ροή αέρα & αερίου σε HVAC (βελτιστοποίηση ενέργειας)- Γενική ροή διεργασίας (με οπή, βεντούρι, ακροφύσιο ροής) |
Συνοπτική περίληψη | Περισσότερο από έναν πομπό πίεσης → ένα έξυπνο υπολογιστή ροής σε ένα αποδεδειγμένο σώμα πομπού. Παρέχει πολλαπλές επικυρωμένες μετρήσεις, προηγμένα διαγνωστικά, ισχυρή επικοινωνία και μειωμένο κόστος για βιομηχανίες όπως η ενέργεια, το πετρέλαιο & το φυσικό αέριο, η διύλιση, τα χημικά και οι επιχειρήσεις κοινής ωφέλειας. |
Οι τυπικές εφαρμογές όπου το Rosemount 4088 διαπρέπει περιλαμβάνουν:
Εν κατακλείδι, το Rosemount 4088 είναι κάτι περισσότερο από έναν πομπό πίεσης. είναι ένας ισχυρός και έξυπνος υπολογιστής ροής ενσωματωμένος σε ένα σώμα πομπού που έχει αποδειχθεί στο πεδίο. Η ικανότητά του να παρέχει πολλαπλές επικυρωμένες μετρήσεις από ένα μόνο σημείο, σε συνδυασμό με την στιβαρή κατασκευή του, τα προηγμένα διαγνωστικά και την υποστήριξη για σημαντικά πρωτόκολλα επικοινωνίας, το καθιστά ένα απαραίτητο εργαλείο για τη βελτίωση της ακρίβειας μέτρησης, την ενίσχυση της απόδοσης της διεργασίας και τη μείωση των κεφαλαιουχικών και λειτουργικών δαπανών σε ένα ευρύ φάσμα βιομηχανιών.
