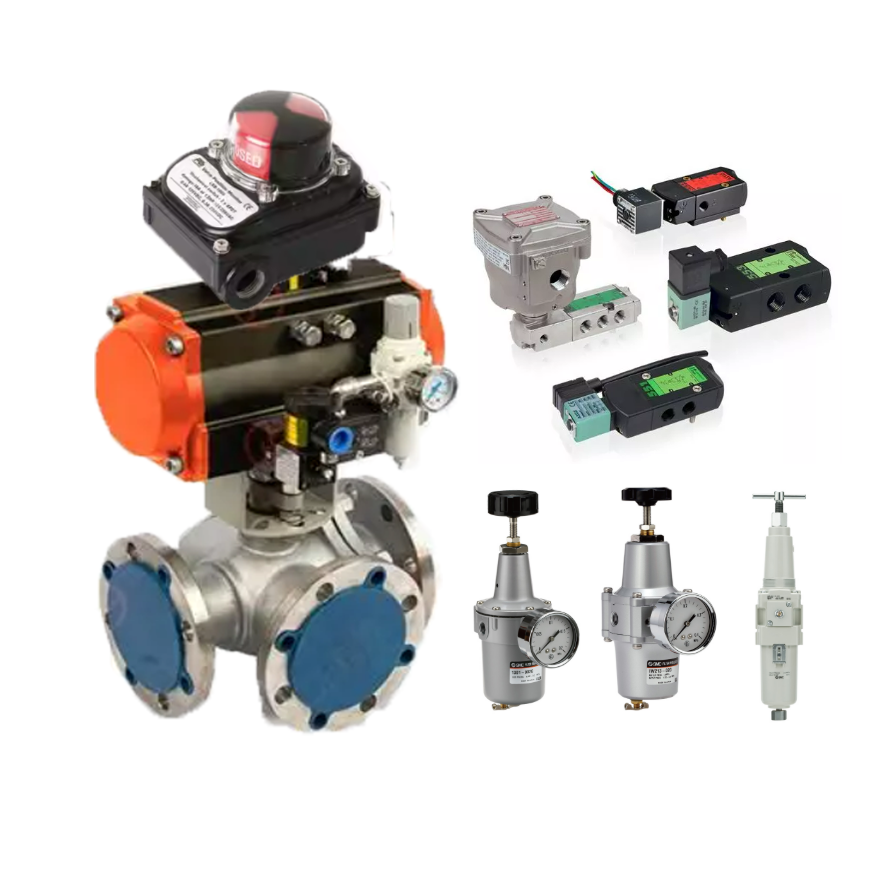

Τρίοδη Βαλβίδα Ελέγχου με Επικοινωνία HART 20-100 Psi

ΤΥΠΟΣ ΒΑΛΒΙΔΑΣΒαλβίδα σφαιρικού τύπου

ΧΡΗΣΗ

• Υπηρεσία χαμηλής πίεσης
• Υπηρεσία πνιγμού
• Κρυογενική υπηρεσία

ΕΚΔΟΣΗ ANSI

ΜΕΣΗ ΘΕΡΜΟΚΡΑΣΙΑ -196 έως 425 °C / -320.8 έως 797 °F

ΠΑΡΟΧΗ Πνευματική

ΜΕΓΕΘΟΣ ΒΑΛΒΙΔΑΣ NPS ½ έως NPS 12

ΒΑΘΜΟΣ ΠΙΕΣΗΣ Κλάση 125 έως Κλάση 300

ΕΠΕΝΔΥΣΗ χωρίς

Επιλογές

• Άκρα συγκόλλησης
• Ρυθμιζόμενη συσκευασία
• Διαχωριστής ροής ή AC-trim για μείωση θορύβου
• Μονωτικό τμήμα ή στεγανοποίηση φυσητήρα
• Θερμαντικό περίβλημα
• Διάτρητο βύσμα
• Σιγαστήρες

Ειδικά χαρακτηριστικά

• Αποτελείται από βαλβίδα σφαιρικού τύπου και ενεργοποιητή
• Προαιρετικά περιλαμβάνει πομποδέκτη RFID με μοναδική σήμανση σύμφωνα με το DIN SPEC 91406

Αξεσουάρ

• Στραγγιστής τύπου 2 N
• Στραγγιστής τύπου 2 NI

Ειδικά χαρακτηριστικά Βαλβίδα σφαιρικού τύπου 3241 που λειτουργεί με

• Πνευματικός ενεργοποιητής τύπου 3271 (Βαλβίδα ελέγχου τύπου 3241-1)
• Πνευματικός ενεργοποιητής τύπου 3277 (Βαλβίδα ελέγχου τύπου 3241-7)

Σώμα βαλβίδας κατασκευασμένο από

• Χυτοσίδηρο
• Χυτοχάλυβας, χυτός ανοξείδωτος χάλυβας ή χυτός χάλυβας ανθεκτικός στο κρύο
• Σφυρήλατος χάλυβας ή σφυρήλατος ανοξείδωτος χάλυβας
• Ειδικά υλικά Μη διαιρεμένο καπό βαλβίδας έως NPS 6

Βύσμα βαλβίδας

• Μεταλλική σφράγιση
• Μαλακή σφράγιση
• Μεταλλική σφράγιση υψηλής απόδοσης Προαιρετικό με ετικέτες RF ID με σήμανση συσκευής one-to-one σύμφωνα με το DIN SPEC 91406.

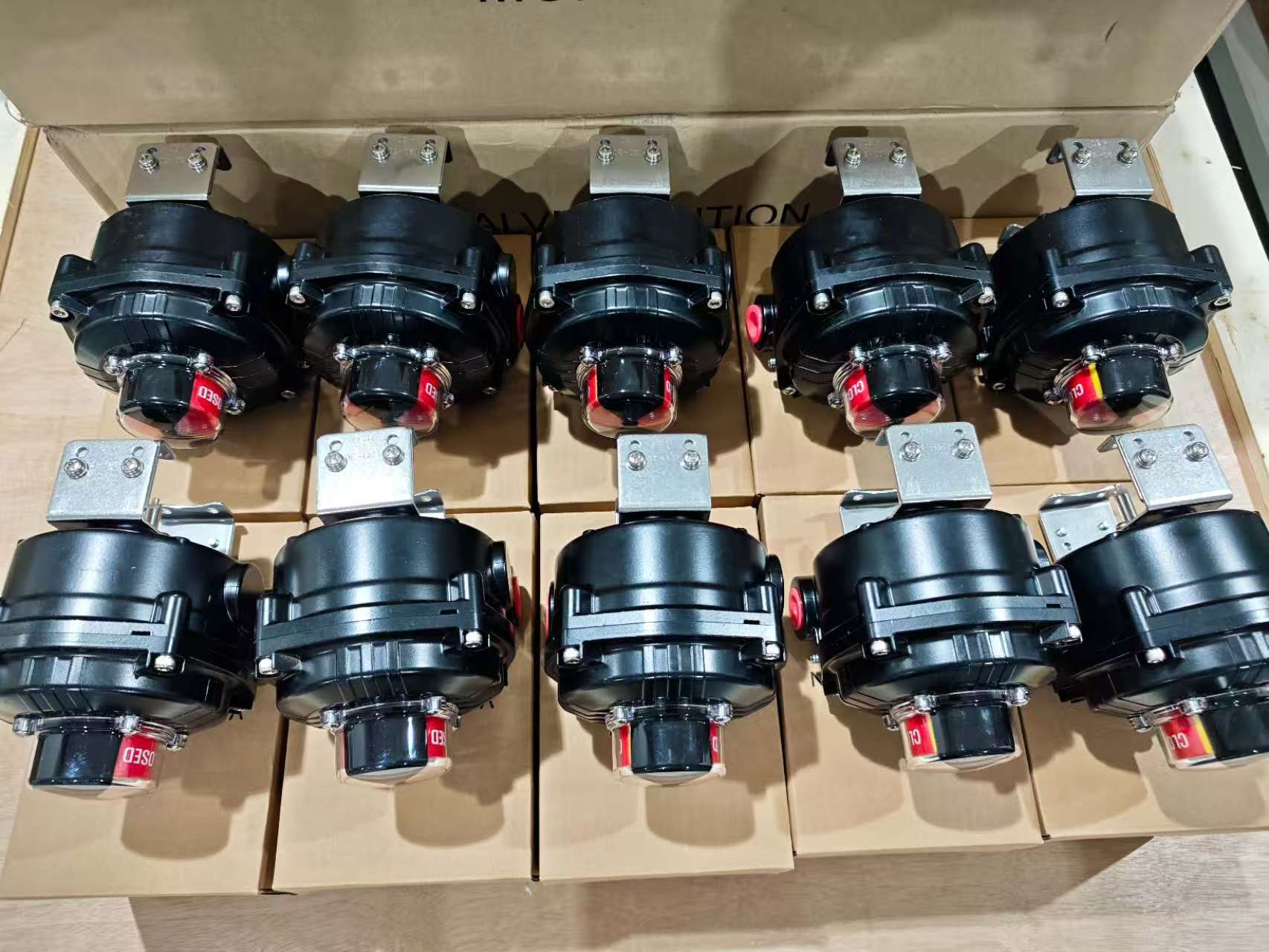

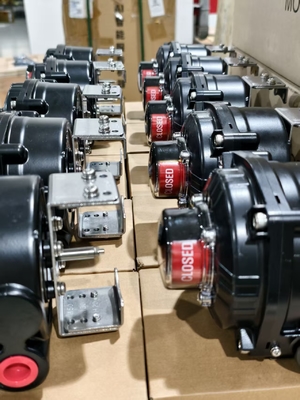

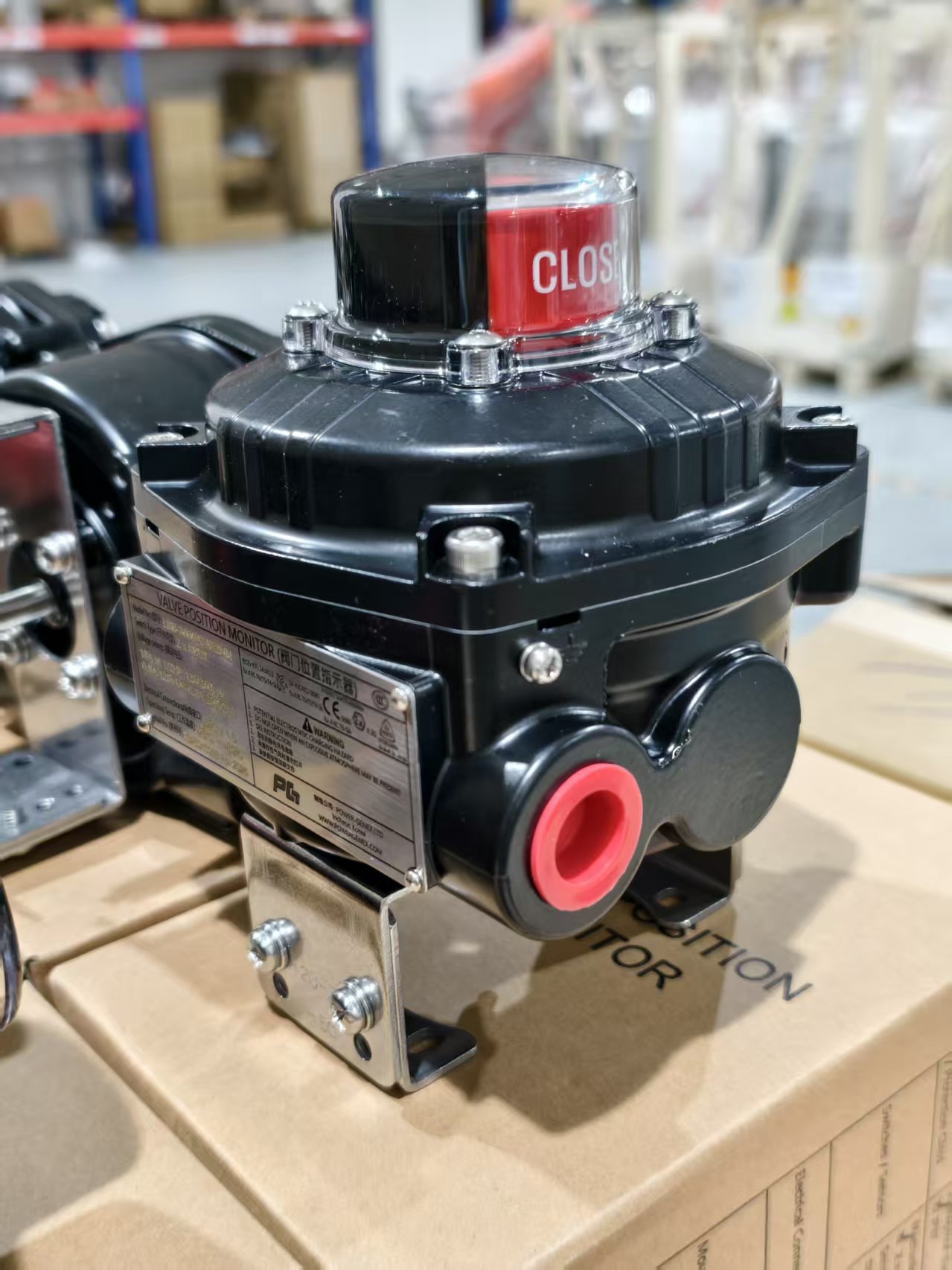

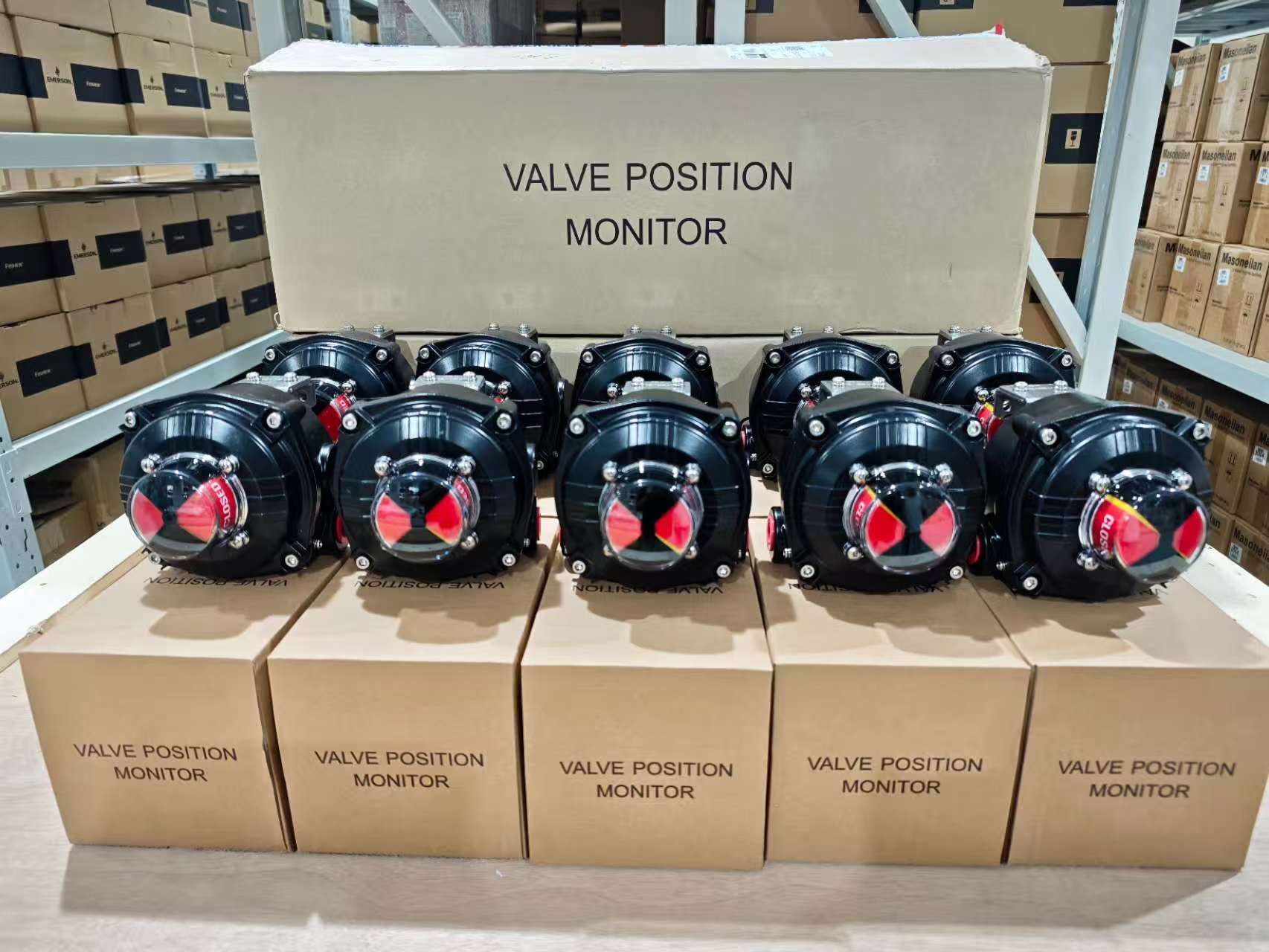

Οι βαλβίδες ελέγχου με τον αρθρωτό σχεδιασμό τους μπορούν να εξοπλιστούν με διάφορα αξεσουάρ: Τοποθέτες, διακόπτες ορίου, ηλεκτροβαλβίδες και άλλα αξεσουάρ σύμφωνα με το IEC 60534-6-1 1) και τη σύσταση NAMUR. Ανατρέξτε στο Δελτίο Πληροφοριών u T8350 για περισσότερες λεπτομέρειες. Εκδόσεις Τυπική έκδοση για θερμοκρασίες που κυμαίνονται από 14 έως 428 °F (–10 έως +220 °C) – Τύπος 3241-1 (Εικ.1, Εικ. 3) · NPS ½ έως 12 · Με πνευματικό ενεργοποιητή τύπου 3271 (βλ. Δελτία δεδομένων u T 8310-1, u T 8310-2 και u T 8310-3) – Τύπος 3241-7(Εικ. 2, Εικ. 4) · NPS ½ έως 6 · Με πνευματικό ενεργοποιητή τύπου 3277 για ενσωματωμένη προσάρτηση τοποθέτη (βλ. Δελτίο δεδομένων u T 8310-1
