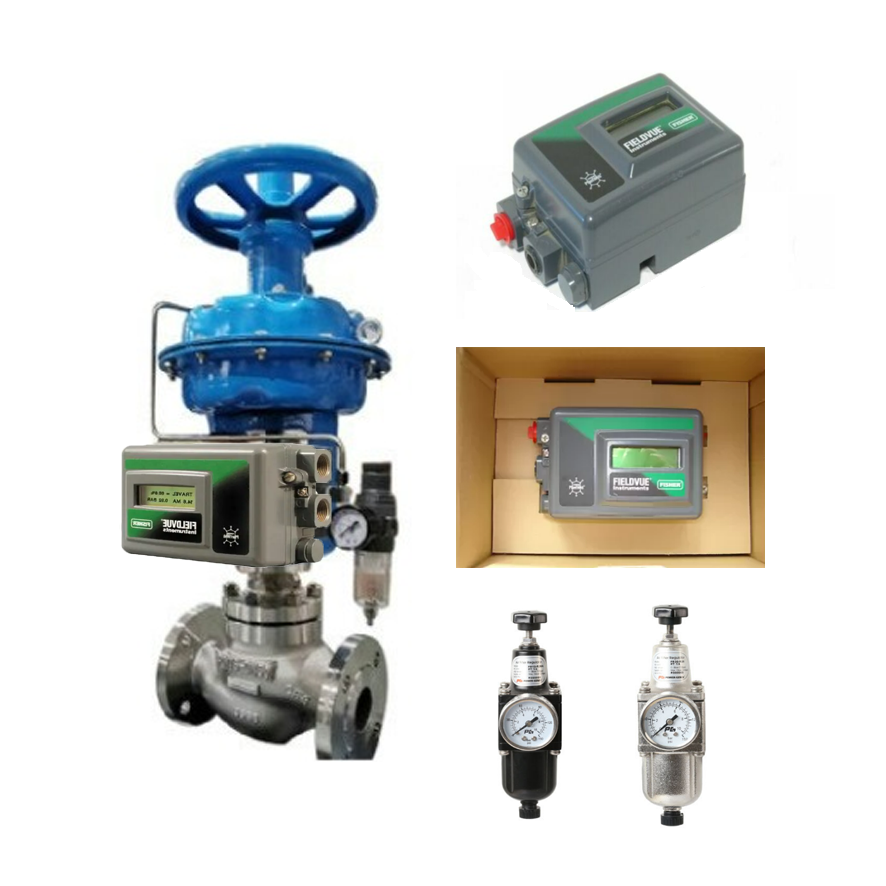

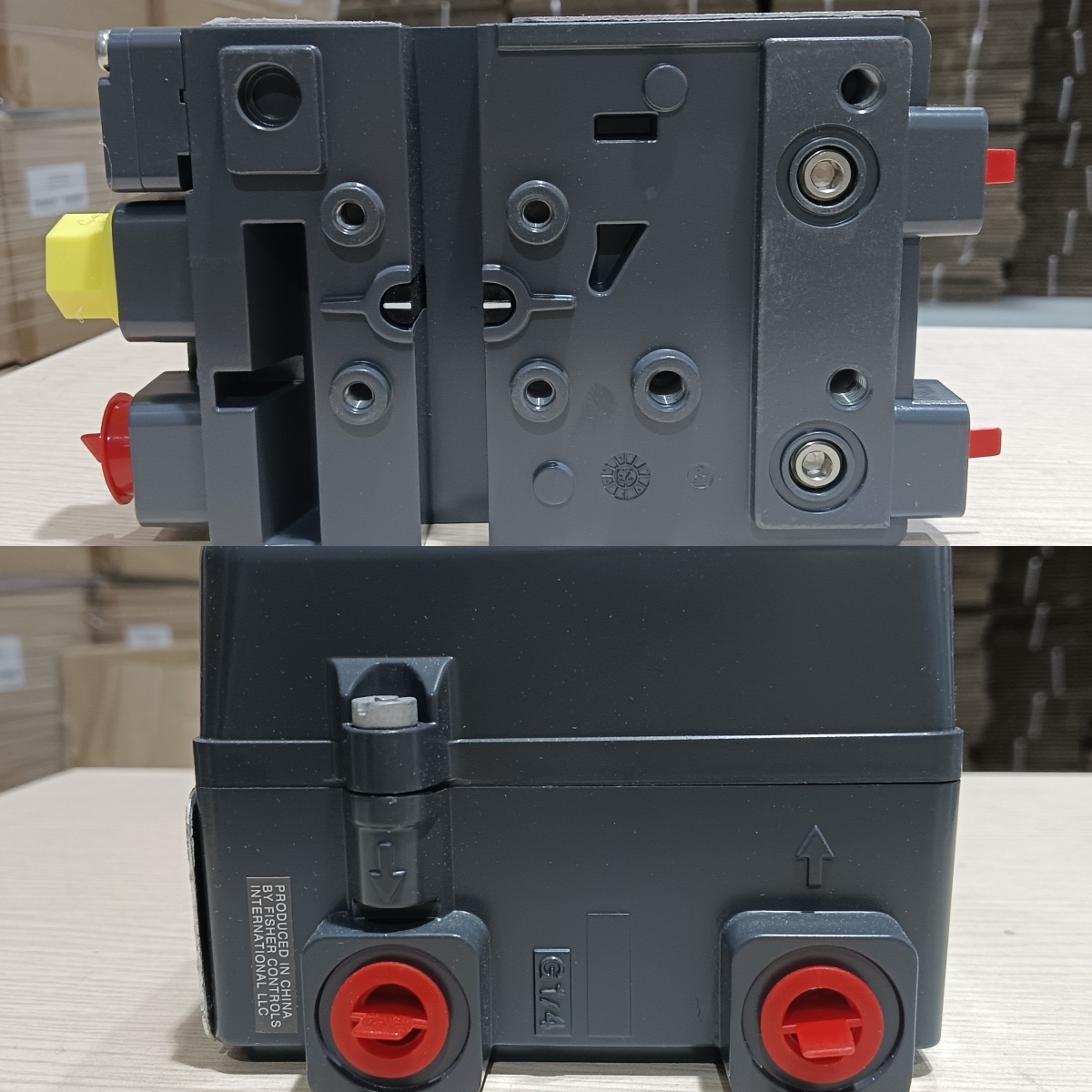

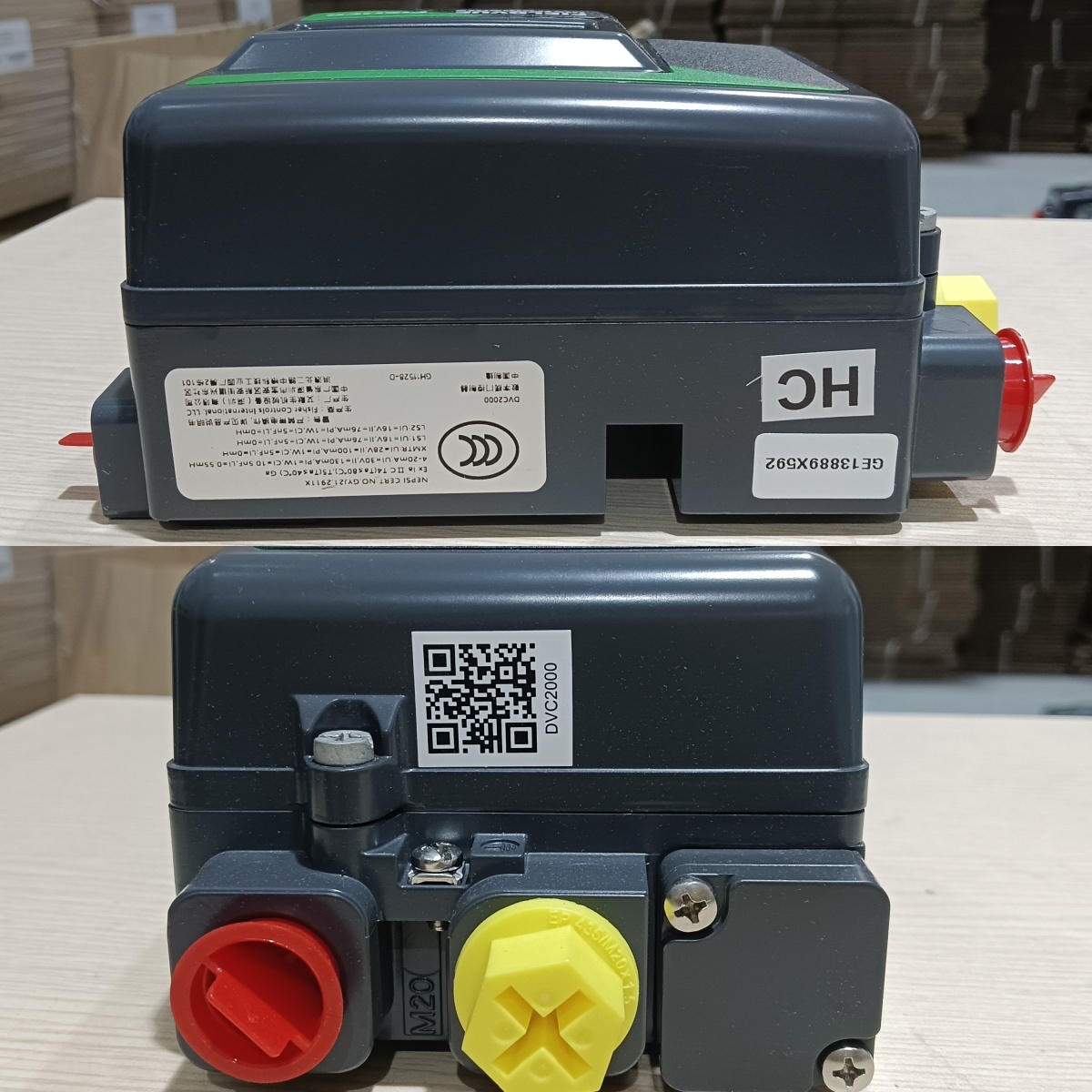

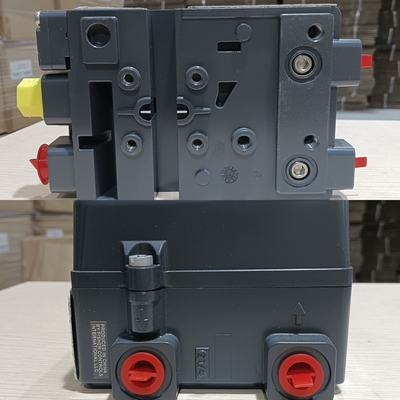

Ο ψηφιακός ελεγκτής βαλβίδας FIELDVUE DVC2000 είναι απλός στη χρήση, συμπαγής και σχεδιασμένος για εύκολη τοποθέτηση.που τροφοδοτεί τον ενεργοποιητή της βαλβίδας ελέγχουΗ ρύθμιση του οργάνου εκτελείται με ένα κλειστό κουμπί πίεσης και μια διεπαφή υγρής κρυστάλλου (LCD).Το DVC2000 χρησιμοποιεί ένα δύο σταδίων positioner σχεδιασμόΤο στάδιο του προεξισορρυθμιστή παρέχει υψηλό στατικό κέρδος για την ανταπόκριση σε μικρές αλλαγές στο σήμα εισόδου.συνδυάζοντας ανώτερη δυναμική απόδοση με ελάχιστη κατανάλωση αέρα σε σταθερή κατάσταση.
Περιοχή πίεσης | 5-100 psi (35-700 kPa), (0,35-7 bar) |
---|---|
Πιστοποιητικά | ΠΕΔ, CUTR, ATEX |
Διάταξη πίεσης εισόδου | 210 psi (1,5 MPa, 15 bar) το πολύ |
Θερμοκρασία λειτουργίας | Τυποποιημένη θερμοκρασία |
Σύνδεση | Σολενοειδές |
Εφαρμογή | Βιομηχανία φυσικού αερίου και πετρελαίου |
Αρχή λειτουργίας Το DVC2000 (εικόνα 1 και 2) λαμβάνει ένα σημείο ρύθμισης 4-20 mA και τοποθετεί την βαλβίδα αυξάνοντας ή μειώνοντας την παροχή αέρα σε έναν ενεργοποιητή.Το σήμα εισόδου παρέχει ηλεκτρική ενέργεια και το σημείο ρύθμισης ταυτόχροναΤο σήμα 4-20 mA διαβιβάζεται στα τερματικά μέσα από ένα ζευγάρι καλωδίων.Αυτός ο αλγόριθμος παράγει ένα σήμα "drive" στον μετατροπέα I/PΤο σύνολο μετατροπέα I/P (ή προ-ενισχυτής) συνδέεται με την πίεση τροφοδοσίας και μετατρέπει το ηλεκτρονικό σήμα "κίνησης" σε ένα πνευματικό σήμα "πίεσης"." Αυτό το σήμα πίεσης είναι η είσοδος στο πνευματικό ρέλε.Το ρελέ (ή ενισχυτής ισχύος) συνδέεται επίσης με την πίεση τροφοδοσίας και ενισχύει το μικρό σήμα πίεσης από τον μετατροπέα I / P σε ένα μεγαλύτερο σήμα εξόδου πίεσης που χρησιμοποιείται από τον ενεργοποιητή.Η αλλαγή στην πίεση εξόδου ρελέα για τον ενεργοποιητή προκαλεί την βαλβίδα να μετακινηθείΥπάρχουν δύο επιλογές ρελέ. Το ρελέ χαμηλής πίεσης λειτουργεί με ενεργοποιητές που απαιτούν λιγότερο από 3,5 bar (50 psi) αέρα τροφοδοσίας. Το ρελέ υψηλής πίεσης λειτουργεί με ενεργοποιητές που απαιτούν 3.5 έως 7Η θέση της βαλβίδας αισθάνεται μέσω του συστήματος ανατροφοδότησης χωρίς σύνδεση.Ο αισθητήρας ταξιδιού συνδέεται ηλεκτρικά με την εκτυπωμένη πλακέτα καλωδίωσης για να παρέχει ένα σήμα ανατροφοδότησης ταξιδιού που χρησιμοποιείται στον αλγόριθμο ελέγχουΗ βαλβίδα συνεχίζει να κινείται μέχρι να επιτευχθεί η σωστή θέση.
