Επισκόπηση
Οι Masoneilan 535H (μη ισορροπημένη διάταξη) και 536H (ισορροπημένη διάταξη) είναι μια σειρά βαλβίδων ελέγχου σφαιρικού τύπου υψηλής απόδοσης, σχεδιασμένες για εφαρμογές έντονης χρήσης σε ένα ευρύ φάσμα βιομηχανιών, συμπεριλαμβανομένων του πετρελαίου και του φυσικού αερίου, της διύλισης, της πετροχημικής βιομηχανίας, της παραγωγής ενέργειας και της χημικής επεξεργασίας. Ως μέρος της φημισμένης σειράς Masoneilan 53000, αυτές οι βαλβίδες έχουν σχεδιαστεί για να παρέχουν ακριβή και αξιόπιστο έλεγχο ρευστού υπό ακραίες συνθήκες πίεσης, θερμοκρασίας και ροής. Είναι κατασκευασμένες για να αντιμετωπίζουν προκλήσεις όπως η σπηλαίωση, τα υψηλά επίπεδα θορύβου και η εξάτμιση, καθιστώντας τις μια αξιόπιστη λύση για κρίσιμες διεργασίες όπου η ασφάλεια, η απόδοση και η μακροζωία είναι υψίστης σημασίας.
Κατηγορία | Περιγραφή |
---|---|
Τοποθέτηση Σειράς | Βαλβίδες ελέγχου σφαιρικού τύπου υψηλής απόδοσης, μέρος της Σειρά 53000, σχεδιασμένες για έντονη χρήση (υψηλό ΔP, θόρυβος, σπηλαίωση, εξάτμιση). |
Διαφοροποίηση Μοντέλου | 535H (Μη ισορροπημένη διάταξη): Για μέτριες πτώσεις πίεσης; η πλήρης πίεση διεργασίας ενεργεί στο πώμα → απαιτεί μεγαλύτερο ενεργοποιητή; παρέχει σφιχτό κλείσιμο (ANSI IV, V, VI).536H (Ισορροπημένη διάταξη): Για υπηρεσία υψηλής πτώσης πίεσης; πώμα εξισορρόπησης πίεσης με δακτυλίους στεγανοποίησης μειώνει τις δυναμικές δυνάμεις → μικρότερος ενεργοποιητής, μεγαλύτερη σταθερότητα, καλύτερη οικονομία. |
Βαθμολογίες Πίεσης | ASME Class 600 έως 4500 |
Επιλογές Υλικών | Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, χάλυβες κράματος (διαθέσιμα ειδικά υλικά ανθεκτικά στη διάβρωση/διάβρωση). |
Διάταξη κατά της σπηλαίωσης / θορύβου | - Διάταξη με οδηγό κλωβού: Παρέχει σταθερότητα πώματος.- Διάταξη Micro-Notch™: Πολυσταδιακή μείωση πίεσης, καταστέλλει τη σπηλαίωση, τη διάβρωση και τον θόρυβο.- Διάταξη διαχύτη: Διαδρομή ροής τύπου λαβύρινθου, μειώνει την ταχύτητα και τον θόρυβο; ιδανικό για υπηρεσία ατμού/αερίου. |
Ενεργοποίηση | Πνευματικοί ενεργοποιητές ελατηρίου-διαφράγματος (άμεσης ή αντίστροφης δράσης), διαμορφώσιμο ασφαλές (ανοιχτό ή κλειστό σε περίπτωση βλάβης). Η ισορροπημένη διάταξη (536H) μειώνει σημαντικά την απαίτηση μεγέθους ενεργοποιητή. |
Ψηφιακή Συμβατότητα | Συμβατό με Ψηφιακοί θέτες Masoneilan SVI™: παρέχει έξυπνα διαγνωστικά, ψηφιακή βαθμονόμηση, προγνωστική συντήρηση και ενσωμάτωση DCS/διαχείρισης περιουσιακών στοιχείων. |
Τυπικές Εφαρμογές | - Σταθμοί μείωσης υψηλής πίεσης (π.χ., ανακυκλοφορία αντλίας τροφοδοσίας λέβητα, έλεγχος νερού τροφοδοσίας).- Μείωση πίεσης ατμού (κύριες γραμμές ατμού, παράκαμψη στροβίλου).- Κρίσιμος έλεγχος διεργασίας (τροφοδοσία αντιδραστήρα, παλινδρόμηση απόσταξης, αντι-κύμα συμπιεστή).- Έντονη χρήση (σπηλαίωση, εξάτμιση, διαβρωτικά ρευστά, υψηλός θόρυβος). |
Βασικά Πλεονεκτήματα | - Αξιοπιστία: Στιβαρός σχεδιασμός για ακραία χρήση, μειώνει το χρόνο διακοπής λειτουργίας.- Απόδοση Ελέγχου: Ακριβής πνιγμός, σταθερή λειτουργία.- Ευελιξία: Μεγάλη γκάμα διατάξεων, υλικών και ενεργοποιητών.- Χαμηλότερο κόστος ιδιοκτησίας: Η ισορροπημένη διάταξη μειώνει το κόστος του ενεργοποιητή; η προηγμένη διάταξη παρατείνει τη διάρκεια ζωής.- Έτοιμο για το μέλλον: Η ψηφιακή ετοιμότητα υποστηρίζει τα συστήματα Industry 4.0 και διαχείρισης περιουσιακών στοιχείων. |
Στιβαρή Κατασκευή: Οι βαλβίδες 535H/536H διαθέτουν ένα στιβαρό, βαρέως τύπου σχεδιασμό σώματος ικανό να αντέχει σε υψηλές πιέσεις (ASME Class 600 έως 4500) και θερμοκρασίες. Τα τυπικά υλικά σώματος περιλαμβάνουν ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και χάλυβες κράματος, με άλλα υλικά διαθέσιμα για να ταιριάζουν σε συγκεκριμένες διαβρωτικές ή διαβρωτικές υπηρεσίες.
Επιλογές Σχεδιασμού Διάταξης (Ο Βασικός Διαφοροποιητής):

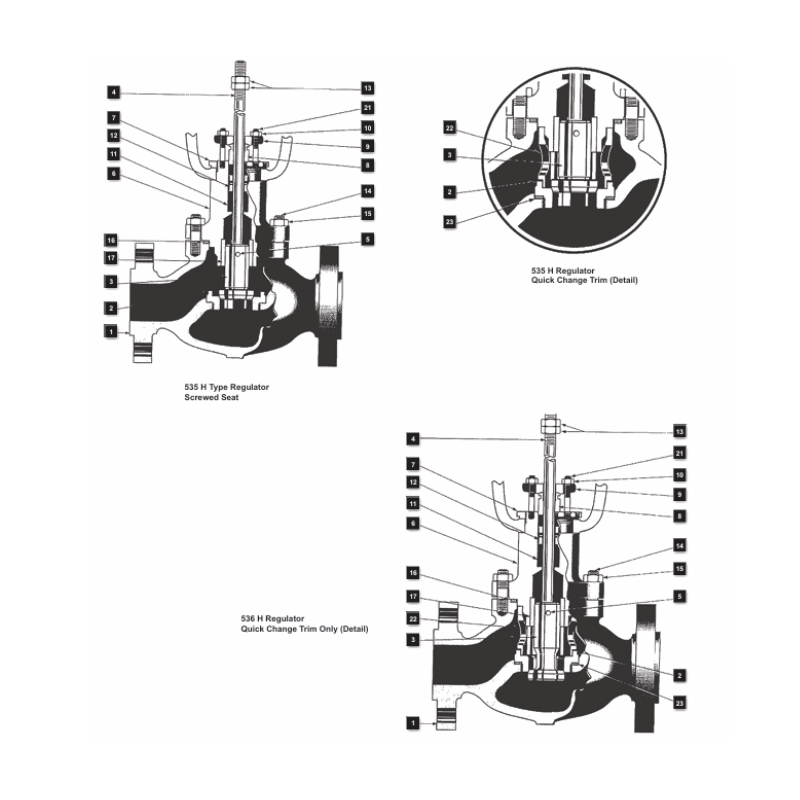

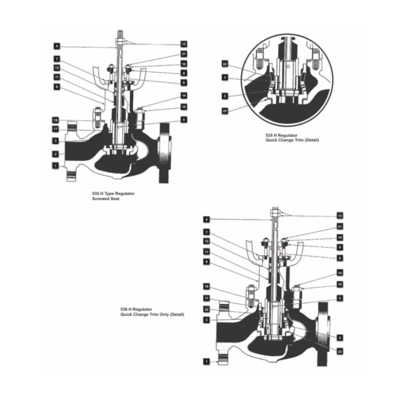

535H (Μη ισορροπημένη διάταξη): Αυτός ο σχεδιασμός επιλέγεται συνήθως για λιγότερο έντονες πτώσεις πίεσης. Το πώμα και η έδρα είναι σχεδιασμένα για σφιχτό κλείσιμο (ANSI Class IV, V ή VI). Καθώς η πίεση της διεργασίας ενεργεί σε ολόκληρο το κάτω μέρος του πώματος, δημιουργεί μια καθαρή ανοδική δύναμη, απαιτώντας έναν μεγαλύτερο ενεργοποιητή για τη θέση.
536H (Ισορροπημένη διάταξη): Αυτός είναι ο βασικός σχεδιασμός για εφαρμογές υψηλής πτώσης πίεσης. Ενσωματώνει ένα πώμα με θύρες και δακτυλίους στεγανοποίησης για την εξισορρόπηση της πίεσης πάνω και κάτω από τον οδηγό του πώματος. Αυτή η εξισορρόπηση μειώνει δραματικά τις καθαρές δυναμικές δυνάμεις που ενεργούν στο στέλεχος της βαλβίδας, επιτρέποντας τη χρήση ενός μικρότερου, πιο οικονομικού ενεργοποιητή και παρέχοντας μεγαλύτερη σταθερότητα και έλεγχο.

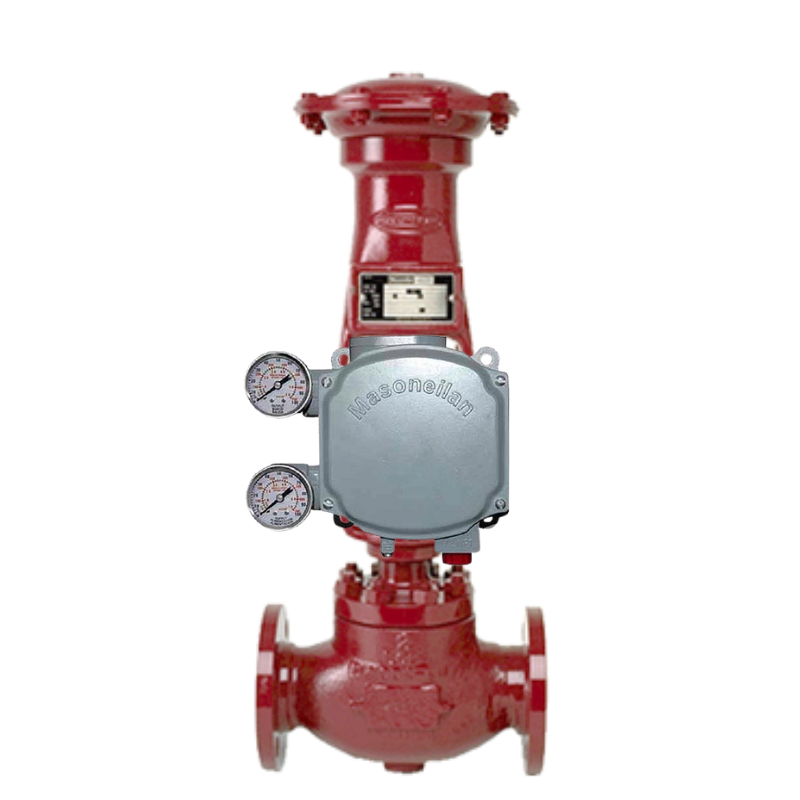

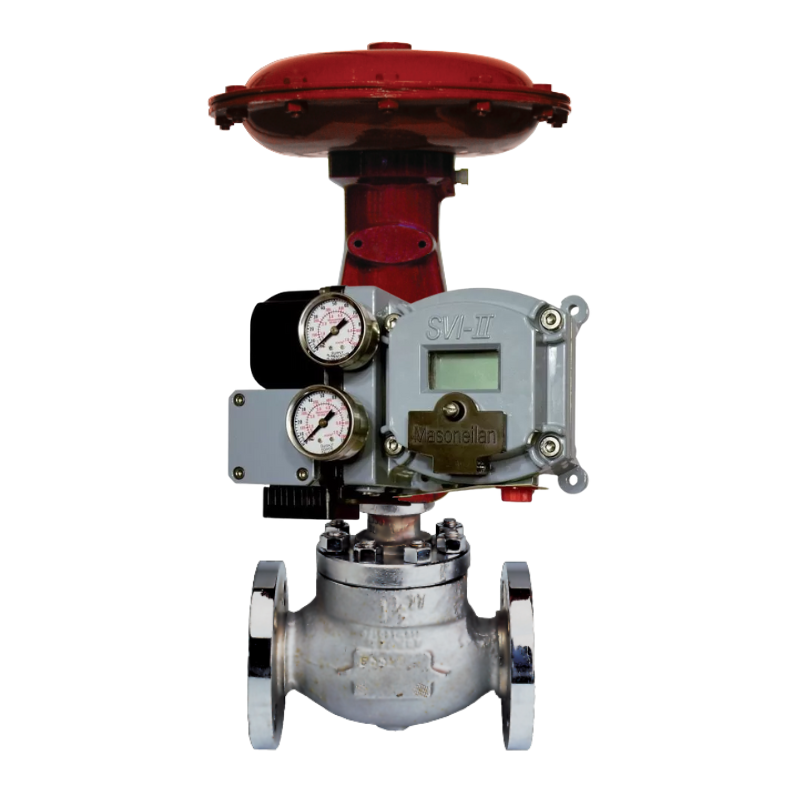

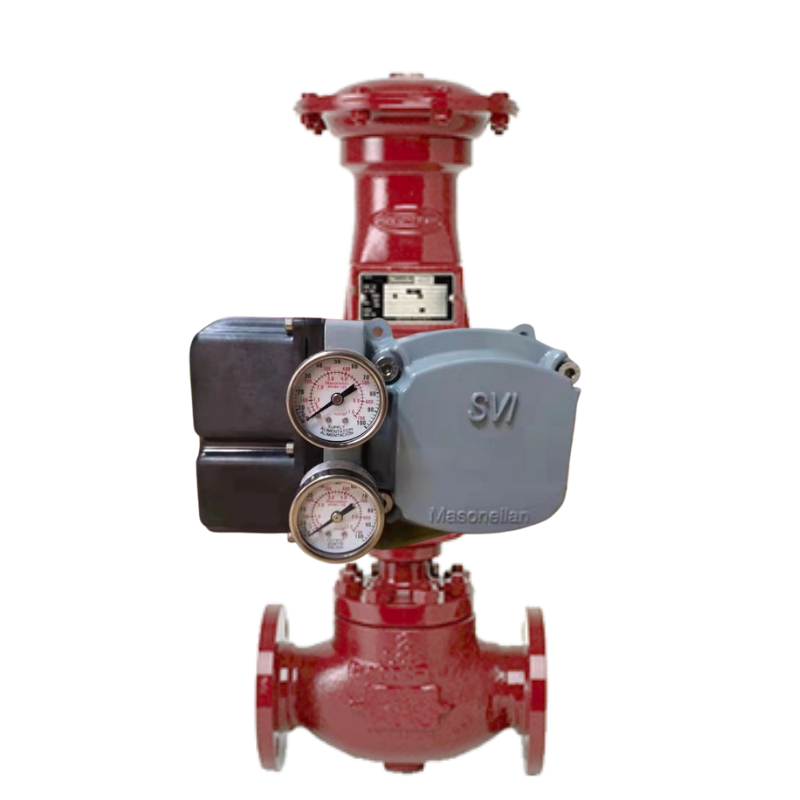

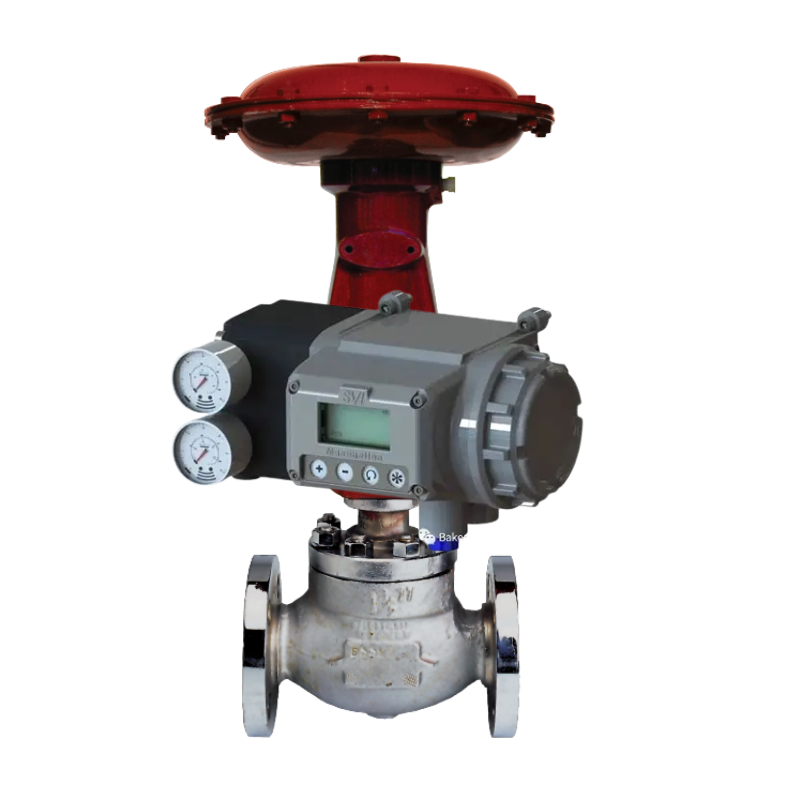

SVI™ (Έτοιμο για ψηφιακή διεπαφή βαλβίδας) Digital Positioner: Ενώ συχνά παρέχεται με πνευματικούς ενεργοποιητές, ο σχεδιασμός 535H/536H είναι πλήρως συμβατός με τους ψηφιακούς θέτες SVI της Masoneilan. Αυτό μετατρέπει τη βαλβίδα σε μια έξυπνη συσκευή πεδίου, επιτρέποντας προηγμένα διαγνωστικά, ψηφιακή βαθμονόμηση, δεδομένα προγνωστικής συντήρησης και απρόσκοπτη ενσωμάτωση σε σύγχρονα ψηφιακά συστήματα ελέγχου (DCS) και πλατφόρμες διαχείρισης περιουσιακών στοιχείων.
Προηγμένη διάταξη κατά της σπηλαίωσης και του θορύβου: Ένας κύριος λόγος για την επιλογή αυτής της σειράς βαλβίδων είναι η ικανότητά της να χειρίζεται καταστροφικά φαινόμενα ρευστού. Η Masoneilan προσφέρει μια σειρά από ιδιόκτητες επιλογές διάταξης πτώσης πίεσης πολλαπλών σταδίων:
Διάταξη με οδηγό κλωβού: Οι τυπικοί κλωβοί παρέχουν σταθερότητα και καθοδηγούν το πώμα.
Διάταξη Micro-Notch™: Χρησιμοποιεί πολλαπλές μικρές οπές και θαλάμους για να διασπάσει τις υψηλές πτώσεις πίεσης σε μια σειρά από μικρότερες, διαχειριζόμενες πτώσεις. Αυτό ελαχιστοποιεί αποτελεσματικά την ενέργεια που προκαλεί σπηλαίωση, διάβρωση και υπερβολικό θόρυβο.
Διάταξη διαχύτη: Διαθέτει μια διαδρομή τύπου λαβύρινθου για το ρευστό, μειώνοντας αποτελεσματικά την ταχύτητα και τον θόρυβο. Αυτή είναι μια εξαιρετική λύση για εφαρμογές αερίου και ατμού όπου η μείωση του θορύβου είναι μια κρίσιμη απαίτηση.
Ευέλικτη ενεργοποίηση: Οι βαλβίδες μπορούν να διαμορφωθούν με μια ποικιλία πνευματικών ενεργοποιητών ελατηρίου-διαφράγματος (άμεσης ή αντίστροφης δράσης) για να πληρούν συγκεκριμένες απαιτήσεις ώσης και ασφαλείς λειτουργίες (ανοιχτό ή κλειστό σε περίπτωση βλάβης). Η ισορροπημένη διάταξη του μοντέλου 536H μειώνει σημαντικά το μέγεθος του ενεργοποιητή που απαιτείται για μια δεδομένη εφαρμογή.
Σταθμοί μείωσης υψηλής πίεσης: π.χ., Έλεγχος νερού τροφοδοσίας σε σταθμούς παραγωγής ενέργειας ή ανακυκλοφορία αντλίας τροφοδοσίας λέβητα (BFPT).
Μείωση πίεσης ατμού: Κύριες γραμμές ατμού, παράκαμψη στροβίλου.
Κρίσιμος έλεγχος διεργασίας: Τροφοδοσία αντιδραστήρα, παλινδρόμηση στήλης απόσταξης και αντι-κύμα συμπιεστή.
Έντονη χρήση: Εφαρμογές που περιλαμβάνουν σπηλαίωση, εξάτμιση, διαβρωτικά ρευστά ή υψηλά επίπεδα θορύβου.
Εξαιρετική αξιοπιστία: Κατασκευασμένο για μεγάλη διάρκεια ζωής σε σκληρά περιβάλλοντα, μειώνοντας το κόστος συντήρησης και τους απρογραμμάτιστους χρόνους διακοπής λειτουργίας.
Ανώτερη απόδοση ελέγχου: Ακριβής πνιγμός και σταθερότητα σε όλο το εύρος ελέγχου.
Ευελιξία: Ένα ευρύ φάσμα διατάξεων, υλικών και ενεργοποιητών επιτρέπει την ακριβή προσαρμογή στην εφαρμογή.
Μειωμένο συνολικό κόστος ιδιοκτησίας: Ο σχεδιασμός ισορροπημένης διάταξης μειώνει το κόστος του ενεργοποιητή, ενώ η προηγμένη τεχνολογία διάταξης παρατείνει τη διάρκεια ζωής των εσωτερικών της βαλβίδας καταπολεμώντας τη φθορά από σπηλαίωση και διάβρωση.
Σχεδιασμός έτοιμος για το μέλλον: Η συμβατότητα με ψηφιακούς θέτες και συστήματα διαχείρισης περιουσιακών στοιχείων υποστηρίζει τις πρωτοβουλίες Industry 4.0.
Εν κατακλείδι, οι Masoneilan 535H και 536H αντιπροσωπεύουν ένα κλασικό, αποδεδειγμένο σχέδιο που έχει εξελιχθεί για να ενσωματώσει τη σύγχρονη τεχνολογία. Παραμένουν ένα σημείο αναφοράς για την απόδοση και την ανθεκτικότητα σε εφαρμογές βαλβίδων ελέγχου έντονης χρήσης, διασφαλίζοντας την ασφάλεια, την αποδοτικότητα και την αξιοπιστία στις πιο κρίσιμες βιομηχανικές διεργασίες του κόσμου.
