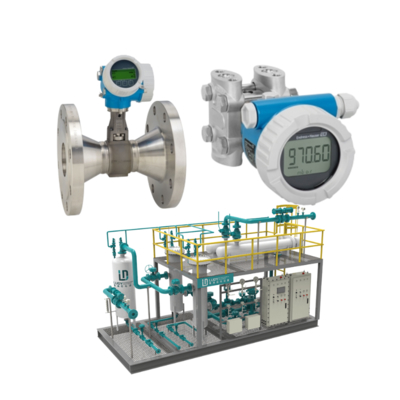

Συγκρότημα βαλβίδας ελέγχου ροής με μέτρο ροής δίνης Endress+Hauser Proline Prowirl R 200 και μεταδότης πίεσης Deltabar PMD55B.

1
MOQ
1095$-1795$
τιμή
Συγκρότημα βαλβίδας ελέγχου ροής με μέτρο ροής δίνης Endress+Hauser Proline Prowirl R 200 και μεταδότης πίεσης Deltabar PMD55B.
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Communication Interface: Depends On Specific Instrument
Material: Stainless Steel, Aluminum, Etc.
Wetted Material: Stainless Steel; 316 / 316L And CF3M
Rated Temperature: -40~200℃
Temperature Accuracy: ±0.5 OC
Display Type: LCD Or LED Display
Power Consumption: ≤8W
Leakage Class: IV/VI
Επισημαίνω:

Συγκρότημα βαλβίδας ελέγχου ροής με μέτρο ροής δίνης

,

Βιομηχανικοί μετρητές ροής με πομπό πίεσης

,

Κύλινδρο ελέγχου ροής

Βασικές πληροφορίες
Place of Origin: Shanghai
Μάρκα: Endress+Hauser
Πιστοποίηση: QC
Model Number: Cerabar PMD 55B
Πληρωμής & Αποστολής Όροι
Packaging Details: Wooden Box/Carton Box
Delivery Time: 8 Weeks
Payment Terms: EXW
Supply Ability: 300PCS/Month
Περιγραφή προϊόντων

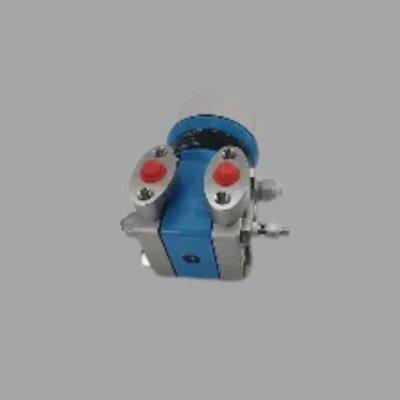

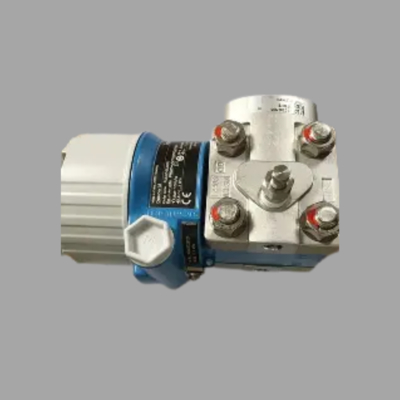

Endress+Hauser Cerabar PMD55B: Πομπός Διαφορικής Πίεσης Υψηλής Ακρίβειας

Ο/Η Endress+Hauser Cerabar PMD55B είναι ένας εξελιγμένος πομπός διαφορικής πίεσης σχεδιασμένος για κρίσιμες εφαρμογές διεργασιών που απαιτούν εξαιρετική ακρίβεια μέτρησης και αξιοπιστία. Ως μέρος του χαρτοφυλακίου premium οργάνων της Endress+Hauser, αυτή η συσκευή συνδυάζει προηγμένη τεχνολογία αισθητήρων με έξυπνη λειτουργικότητα για να προσφέρει ανώτερη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα. Το PMD55B είναι ειδικά σχεδιασμένο για ακριβή μέτρηση διαφοράς πίεσης σε διάφορες εφαρμογές, συμπεριλαμβανομένης της μέτρησης ροής, της ανίχνευσης στάθμης σε κλειστές δεξαμενές και της παρακολούθησης φίλτρων σε βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία, την παραγωγή ενέργειας και τη φαρμακευτική παραγωγή.

Βασική Τεχνολογία και Αρχή Μέτρησης

Στην καρδιά του Cerabar PMD55B βρίσκεται η αποδεδειγμένη τεχνολογία αισθητήρων Ceracore της Endress+Hauser, που διαθέτει ένα στοιχείο αισθητήρα πυριτίου ενός κρυστάλλου. Αυτός ο προηγμένος αισθητήρας λειτουργεί με την πιεζοαντιστασιακή αρχή, όπου η πίεση που προκαλείται από την πίεση στη δομή του κρυστάλλου πυριτίου προκαλεί μετρήσιμες αλλαγές στην ηλεκτρική αντίσταση. Ο αισθητήρας αποτελείται από μια λεπτή, εύκαμπτη μεμβράνη πυριτίου με ενσωματωμένους μετρητές καταπόνησης διατεταγμένους σε διαμόρφωση γέφυρας Wheatstone. Όταν εφαρμόζεται διαφορική πίεση στη μεμβράνη, η προκύπτουσα παραμόρφωση δημιουργεί ένα αναλογικό ηλεκτρικό σήμα εξόδου. Αυτή η τεχνολογία παρέχει εξαιρετική ακρίβεια, εξαιρετική δυναμική απόκριση και ελάχιστη ευαισθησία στη θερμοκρασία. Η πλήρως συγκολλημένη, χωρίς λάδι συναρμολόγηση αισθητήρα εξασφαλίζει μακροχρόνια σταθερότητα και εξαλείφει πιθανά σημεία διαρροής, καθιστώντας την κατάλληλη για το χειρισμό επιθετικών μέσων και τη διατήρηση της ακεραιότητας της μέτρησης για εκτεταμένες περιόδους.

Βασικά Χαρακτηριστικά και Πλεονεκτήματα
  1. Εξαιρετική Απόδοση Μέτρησης: Το PMD55B προσφέρει εξαιρετική ακρίβεια, συνήθως εντός ±0,04% του βαθμονομημένου εύρους, με επιλογές για ακόμη υψηλότερη ακρίβεια. Η συσκευή διατηρεί εξαιρετική σταθερότητα και επαναληψιμότητα, με χαρακτηριστικά μακροχρόνιας μετατόπισης μικρότερα από 0,1% της URL ετησίως. Οι προηγμένες δυνατότητες επεξεργασίας σήματος εξασφαλίζουν αξιόπιστες μετρήσεις ακόμη και σε δύσκολες συνθήκες, συμπεριλαμβανομένων των ταχέων αλλαγών πίεσης, των διακυμάνσεων της θερμοκρασίας και των μεταβαλλόμενων ιδιοτήτων των μέσων διεργασίας.

  2. Προηγμένη Ασφάλεια και Πιστοποίηση: Ο πομπός έχει σχεδιαστεί για να πληροί τις πιο αυστηρές απαιτήσεις ασφαλείας, με πιστοποίηση SIL 2 σύμφωνα με τα πρότυπα IEC 61508/61511. Διαθέτει ολοκληρωμένα ενσωματωμένα αυτοδιαγνωστικά που παρακολουθούν συνεχώς την κατάσταση της συσκευής και τις συνθήκες διεργασίας. Η στιβαρή κατασκευή περιλαμβάνει συγκολλημένα περιβλήματα από ανοξείδωτο χάλυβα και πολλαπλές επιλογές διαφράγματος (Hastelloy, ταντάλιο, χρυσός) για αντοχή στη διάβρωση. Η συσκευή φέρει διεθνείς πιστοποιήσεις για εφαρμογές επικίνδυνων περιοχών (ATEX, IECEx, FM) και πληροί τις συστάσεις NAMUR για εφαρμογές βιομηχανίας διεργασιών.

  3. Έξυπνη Λειτουργικότητα και Διαγνωστικά: Το PMD55B ενσωματώνει την Heartbeat Technology της Endress+Hauser, παρέχοντας συνεχείς δυνατότητες αυτο-παρακολούθησης και επαλήθευσης. Αυτό περιλαμβάνει την αυτόματη ανίχνευση δυσλειτουργιών αισθητήρων, βλαβών ηλεκτρονικών και ανωμαλιών διεργασίας, όπως μπλοκαρίσματα ή διαρροές γραμμών παλμού. Η τεχνολογία επιτρέπει στρατηγικές προληπτικής συντήρησης, μειώνει το χρόνο διακοπής λειτουργίας και διασφαλίζει τη συμμόρφωση με τις απαιτήσεις του συστήματος οργάνων ασφαλείας χωρίς να απαιτείται χειροκίνητη παρέμβαση.

  4. Ευέλικτη Επικοινωνία και Ενσωμάτωση: Υποστηρίζοντας όλα τα κύρια ψηφιακά πρωτόκολλα επικοινωνίας, συμπεριλαμβανομένων των 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus και MODBUS RS485, το PMD55B εξασφαλίζει απρόσκοπτη ενσωμάτωση σε οποιαδήποτε αρχιτεκτονική αυτοματισμού. Η συσκευή διαθέτει περιστρεφόμενη, υψηλής αντίθεσης οθόνη LCD με διαισθητική πλοήγηση στο μενού και υποστήριξη πολλαπλών γλωσσών. Η διαμόρφωση μπορεί να πραγματοποιηθεί τοπικά χρησιμοποιώντας μαγνητικά μπουτόν ή απομακρυσμένα μέσω συστημάτων διαχείρισης περιουσιακών στοιχείων χρησιμοποιώντας τα αρχεία Device Description (DD) ή EDDL.

  5. Εφαρμογές-Ειδικές Δυνατότητες: Ο πομπός προσφέρει εξειδικευμένες λειτουργίες για διάφορα σενάρια εφαρμογών. Για τη μέτρηση ροής, παρέχει εξαγωγή τετραγωνικής ρίζας και προσαρμόσιμες καμπύλες χαρακτηρισμού. Για εφαρμογές στάθμης, διαθέτει ενσωματωμένους αλγόριθμους αντιστάθμισης πυκνότητας και διόρθωσης θερμοκρασίας. Η συσκευή χειρίζεται ένα ευρύ φάσμα διαφορικών πιέσεων από λίγα mbar έως 400 bar, με δυνατότητες στατικής πίεσης έως 400 bar ANSI και εύρη θερμοκρασίας από -40 έως 120°C θερμοκρασία διεργασίας.

Τεχνικές Προδιαγραφές

Το PMD55B προσφέρει εντυπωσιακά τεχνικά χαρακτηριστικά, όπως ένα συνολικό σφάλμα απόδοσης ≤ ±0,15% του εύρους (συμπεριλαμβανομένων των επιπτώσεων της θερμοκρασίας, της στατικής πίεσης και της υστέρησης), έναν χρόνο απόκρισης με δυνατότητα διαμόρφωσης από 100 ms έως 36 δευτερόλεπτα και μια αναλογία turndown 100:1. Η συσκευή διατηρεί ακρίβεια αναφοράς 0,04% υπό συνθήκες αναφοράς, με εξαιρετική προστασία υπερπίεσης έως και 400% του βαθμονομημένου εύρους.

Κατηγορία Λεπτομέρειες
Γενική Περιγραφή Πομπός διαφορικής πίεσης υψηλής ακρίβειας σχεδιασμένος για κρίσιμες εφαρμογές διεργασιών που απαιτούν εξαιρετική ακρίβεια και αξιοπιστία. Χρησιμοποιείται σε ροή, στάθμη και παρακολούθηση φίλτρων σε βιομηχανίες πετρελαίου και φυσικού αερίου, χημικών, ενέργειας και φαρμακευτικών προϊόντων.
Βασική Τεχνολογία Τεχνολογία αισθητήρα πυριτίου Ceracore (piezoresistive principle). Μεμβράνη πυριτίου ενός κρυστάλλου με μετρητές καταπόνησης γέφυρας Wheatstone για ακριβή ηλεκτρική έξοδο ανάλογη με την εφαρμοζόμενη διαφορική πίεση. Συναρμολόγηση αισθητήρα χωρίς λάδι, πλήρως συγκολλημένη για μακροχρόνια σταθερότητα.
Απόδοση Μέτρησης - Ακρίβεια: ±0,04% του εύρους (διατίθενται επιλογές υψηλότερης ακρίβειας)- Συνολικό σφάλμα απόδοσης: ≤ ±0,15% (συμπεριλαμβανομένης της θερμοκρασίας, της στατικής πίεσης, της υστέρησης)- Μακροχρόνια μετατόπιση: <0,1% της URL/έτος- Χρόνος απόκρισης: 100 ms – 36 s (με δυνατότητα διαμόρφωσης)- Αναλογία Turndown: 100:1
Ασφάλεια & Πιστοποιήσεις - Πιστοποίηση SIL 2 (IEC 61508/61511)- Συνεχή αυτοδιαγνωστικά- Στιβαρό περίβλημα από ανοξείδωτο χάλυβα με επιλογές υλικού διαφράγματος: Hastelloy, ταντάλιο, χρυσός- Εγκρίσεις επικίνδυνων περιοχών: ATEX, IECEx, FM- Συμμόρφωση με NAMUR
Έξυπνες Λειτουργίες - Heartbeat Technology (αυτο-παρακολούθηση & επαλήθευση)- Ανίχνευση βλαβών αισθητήρων/ηλεκτρονικών και ανωμαλιών διεργασίας (π.χ., μπλοκάρισμα γραμμής παλμού, διαρροές)- Υποστήριξη προληπτικής συντήρησης
Επικοινωνία & Διεπαφή - Πρωτόκολλα: 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus, MODBUS RS485- Περιστρεφόμενη οθόνη LCD υψηλής αντίθεσης με πολύγλωσση υποστήριξη- Τοπική διαμόρφωση μέσω μαγνητικών μπουτόν- Απομακρυσμένη διαμόρφωση μέσω αρχείων DD/EDDL
Δυνατότητες Εφαρμογής - Ροή: Εξαγωγή τετραγωνικής ρίζας, προσαρμόσιμες καμπύλες χαρακτηρισμού- Στάθμη: Αντιστάθμιση πυκνότητας, διόρθωση θερμοκρασίας- Ευρύ εύρος διαφορικής πίεσης: λίγα mbar έως 400 bar- Στατική πίεση: έως 400 bar ANSI- Θερμοκρασία διεργασίας: -40…+120 °C
Τεχνικά Σημεία - Ακρίβεια αναφοράς: ±0,04%- Προστασία υπερπίεσης: έως 400% του βαθμονομημένου εύρους- Συμπαγής, ελαφρύς σχεδιασμός για ευέλικτη τοποθέτηση
Εγκατάσταση & Συντήρηση - Εύκολη εγκατάσταση με πολλαπλές επιλογές τοποθέτησης- Ελάχιστη συντήρηση λόγω αισθητήρα χωρίς λάδι και στιβαρού σχεδιασμού- Τα αυτοδιαγνωστικά μειώνουν τους χειροκίνητους ελέγχους- Απλοποιημένη αντιμετώπιση προβλημάτων μέσω διαγνωστικής οθόνης
Συμπέρασμα Το Cerabar PMD55B προσφέρει την καλύτερη στην κατηγορία μέτρηση διαφορικής πίεσης με εξαιρετική ακρίβεια, αξιοπιστία και ασφάλεια. Ο στιβαρός σχεδιασμός του αισθητήρα, τα προηγμένα διαγνωστικά και η ευελιξία επικοινωνίας το καθιστούν ιδανικό για κρίσιμες εφαρμογές διεργασιών, εξασφαλίζοντας βελτιστοποιημένη απόδοση, ασφάλεια του εργοστασίου και μειωμένο κόστος ιδιοκτησίας.
Εγκατάσταση και Συντήρηση

Σχεδιασμένο για εύκολη εγκατάσταση και ελάχιστη συντήρηση, το PMD55B διαθέτει συμπαγή, ελαφρύ σχεδιασμό με ευέλικτες επιλογές τοποθέτησης. Οι συνεχείς δυνατότητες αυτοδιάγνωσης και επαλήθευσης μειώνουν σημαντικά τις απαιτήσεις συντήρησης, διασφαλίζοντας παράλληλα τη συνεχή αξιοπιστία μέτρησης. Όταν απαιτείται σέρβις, η διαισθητική διεπαφή και οι ολοκληρωμένες διαγνωστικές πληροφορίες απλοποιούν την αντιμετώπιση προβλημάτων και ελαχιστοποιούν το χρόνο διακοπής λειτουργίας.

Συμπέρασμα

Το Endress+Hauser Cerabar PMD55B αντιπροσωπεύει την κορυφή της τεχνολογίας μέτρησης διαφορικής πίεσης, συνδυάζοντας απαράμιλλη ακρίβεια με στιβαρή κατασκευή και έξυπνη λειτουργικότητα. Η προηγμένη τεχνολογία αισθητήρων, τα ολοκληρωμένα χαρακτηριστικά ασφαλείας και οι εξελιγμένες διαγνωστικές δυνατότητες το καθιστούν ιδανική επιλογή για τις πιο απαιτητικές εφαρμογές διεργασιών όπου η αξιοπιστία μέτρησης και η ασφάλεια του εργοστασίου είναι υψίστης σημασίας. Είτε χρησιμοποιείται σε συστήματα οργάνων ασφαλείας, εφαρμογές μεταφοράς επιμέλειας ή κρίσιμους βρόχους ελέγχου διεργασιών, το PMD55B προσφέρει εξαιρετική απόδοση που βοηθά στη βελτιστοποίηση των διεργασιών, στη διασφάλιση της λειτουργικής ασφάλειας και στη μεγιστοποίηση της διαθεσιμότητας του εργοστασίου, μειώνοντας παράλληλα το συνολικό κόστος ιδιοκτησίας μέσω των ελάχιστων απαιτήσεων συντήρησης και της μακροχρόνιας σταθερότητάς του.
