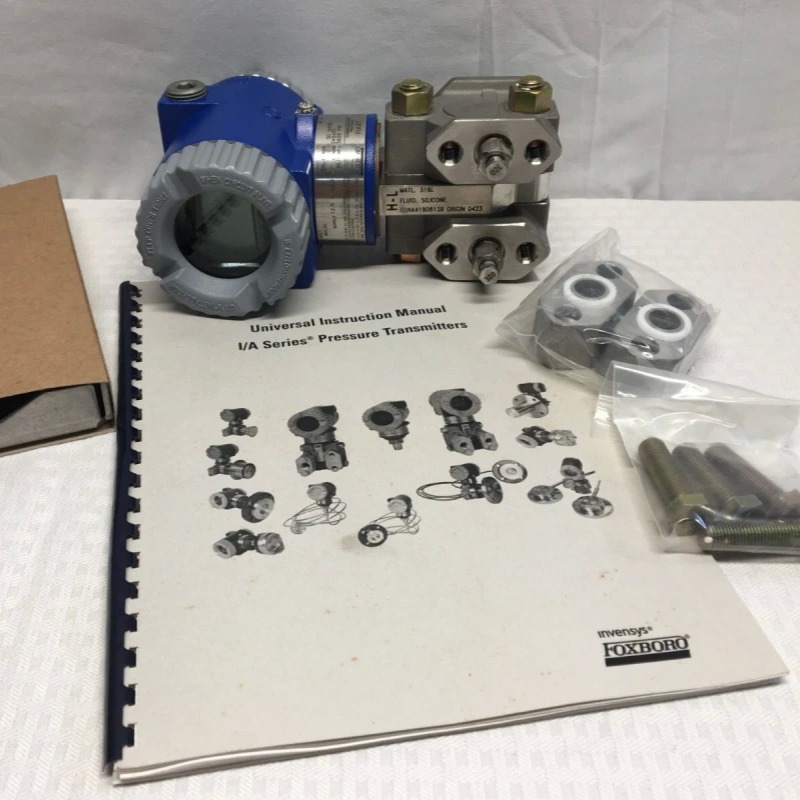

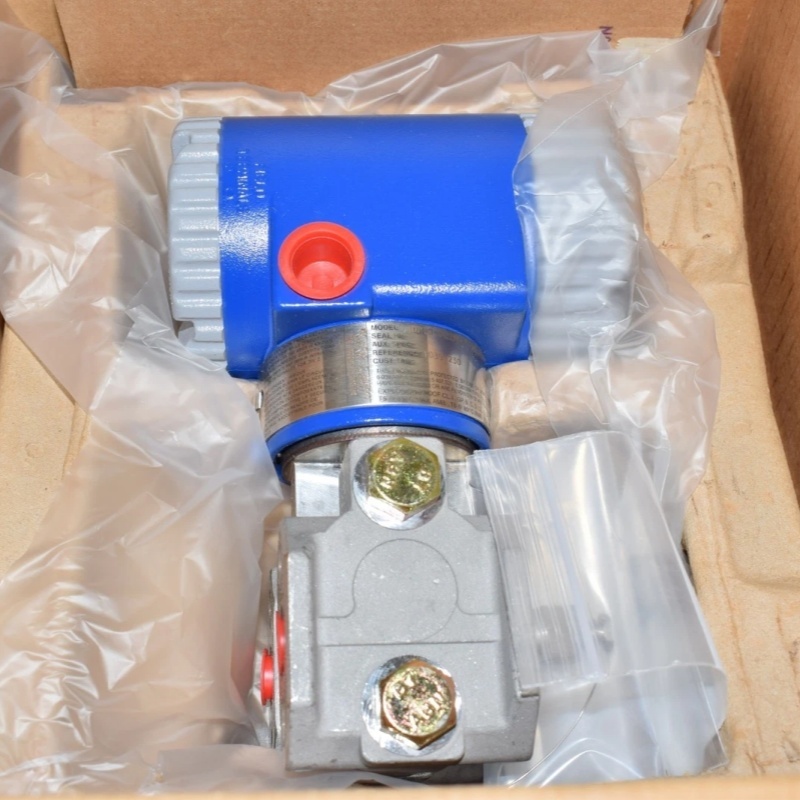

Schneider Foxboro IDP10 Διαφορετικός μεταβιβαστής πίεσης έξυπνος αισθητήρας DP

Ο ηλεκτρονικός πομπός d/p Cell της σειράς Foxboro IDP10 I/A έχει σχεδιαστεί για ακριβή και αξιόπιστη μέτρηση διαφορικής πίεσης σε εφαρμογές ελέγχου διαδικασιών και μέτρησης ροής.Μετατρέπει τη διαφορά μεταξύ δύο πιέσεων (που εφαρμόζονται σε αντίθετες πλευρές ενός μικροαισθητήρα μετρητή πίεσης πυριτίου) σε σήμα εξόδου 4·20 mA, προαιρετικά με επικαλυμμένο ψηφιακό σήμα HART για τηλεοπτική ρύθμιση και παρακολούθηση.

Το IDP10 διατίθεται σε διάφορες δομικές εκδόσεις (παραδοσιακές ή χαμηλού προφίλ) και μπορεί να διατίθεται σε διαμορφώσεις κατάλληλες για απλή αναλογική έξοδο ή έξυπνη ψηφιακή έξοδο,που το καθιστά κατάλληλο για ένα ευρύ φάσμα βιομηχανικών εργασιών μέτρησης, από τη μέτρηση της ροής έως τη μέτρηση του επιπέδου του υγρού ή της πυκνότητας.

Ο πομπός χρησιμοποιείται ευρέως σε βιομηχανίες όπως χημικές, πετρέλαιο και φυσικό αέριο, νερό και λύματα, παραγωγή ενέργειας,και κάθε εγκατάσταση που απαιτεί ακριβή μέτρηση διαφορικής πίεσης ή ροής υπό σταθερές ή απαιτητικές συνθήκες διαδικασίας.

• Μικροαισθητήρας με ανιχνευτή στερέωσης από πυρίτιο, αποδεδειγμένο σε χιλιάδες εγκαταστάσεις, παρέχοντας σταθερή μακροχρόνια απόδοση.
• Επιλέξιμη έξοδος: πρότυπη αναλογική ή ευφυής επικοινωνία HART / FoxCom / FOUNDATION Fieldbus ψηφιακής τάξης 4 ∆20 mA για εξ αποστάσεως ρύθμιση και διάγνωση.
• Επιλογή παραδοσιακών ή χαμηλού προφίλ (συμπληρωματικών) στεγασμάτων για να ταιριάζουν σε διαφορετικούς περιορισμούς εγκατάστασης.

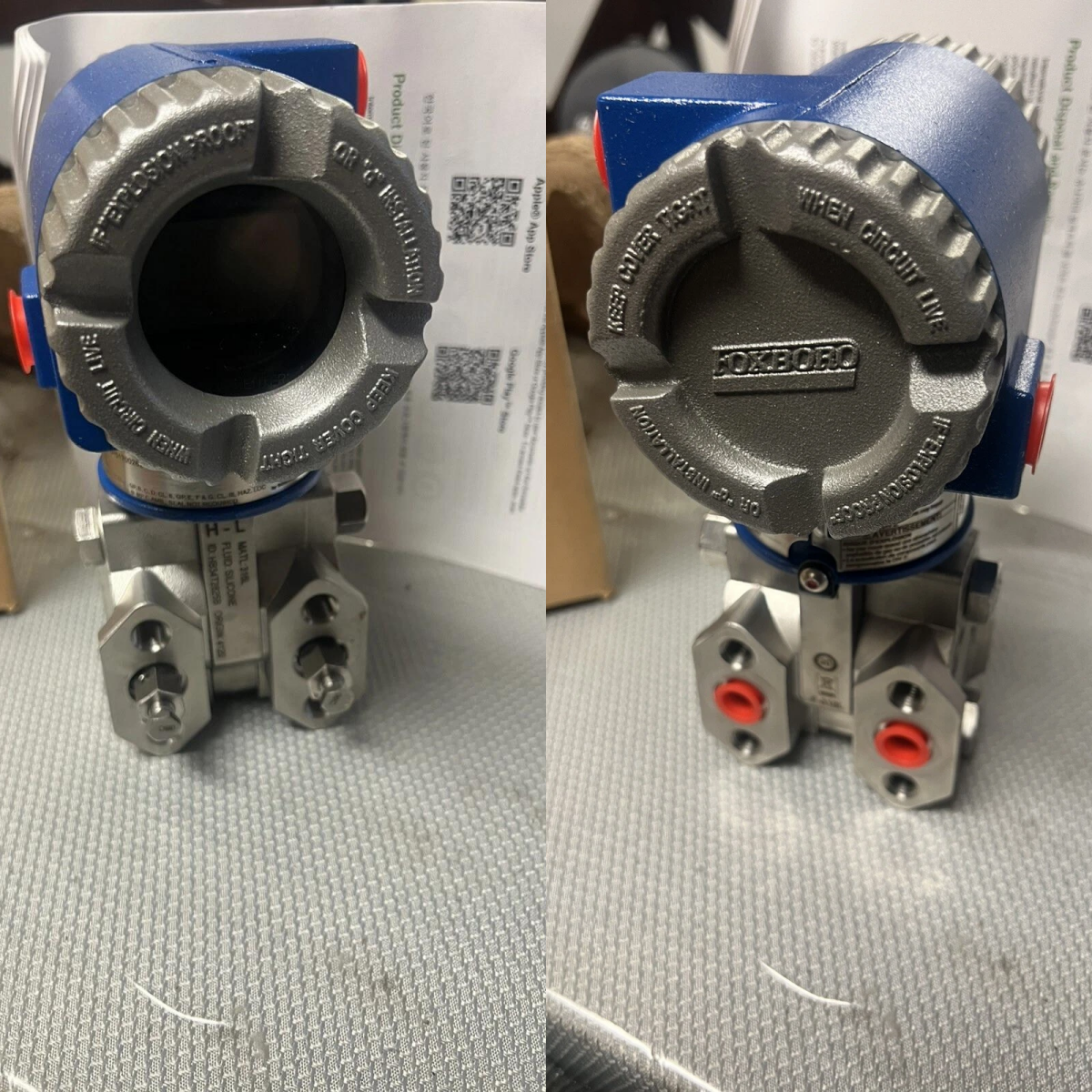

• Ανθεκτικές επιλογές στεγασμάτων, συμπεριλαμβανομένου του επωξειδωμένου αλουμινίου ή του ανοξείδωτου χάλυβα 316, τα οποία πληρούν και τα δύο τα πρότυπα προστασίας NEMA 4X / IEC IP66 για σκληρά περιβάλλοντα.
• Διατίθεται ευρύ φάσμα υλικών αισθητήρων: ανοξείδωτο χάλυβα 316L, κράμα Co-Ni-Cr, Hastelloy (σύνθετο νικέλιο), Monel ή Tantalum για να ταιριάζουν με διάφορα μέσα διεργασίας.
• Ευέλικτες επιλογές τοποθέτησης, συμπεριλαμβανομένης της άμεσης σύνδεσης, της τοποθέτησης στο σωληνάριο ή με απομακρυσμένες σφραγίδες· προαιρετικά στηρίγματα τοποθέτησης για εγκαταστάσεις σωλήνων, επιφάνειας ή σωληνώσεων.
• Διαμορφώσιμη συμπεριφορά εξόδου: γραμμική ή τετραγωνική έξοδος, κίνηση προς τα εμπρός ή προς τα πίσω, ρυθμιζόμενη αποσβεστική λειτουργία, ανεπιθύμητη ανόδου/κατάβασης
• Κατάλληλο για εγκαταστάσεις σε επικίνδυνες ή εκρηκτικές ατμόσφαιρες: διαθέσιμες εκδόσεις με πιστοποιητικά ATEX / IECEx / FM / CSA, με επιλογή διπλής σφραγίδας σύμφωνα με την ANSI / ISA 12.27.01.

• Τύπος μέτρησης: Διαφορική πίεση
• Τεχνολογία αισθητήρων: μικροαισθητήρας μετρητή τάσης πυριτίου (Cell)
• Σήμα εξόδου: αναλογικό 4·20 mA· προαιρετικά ψηφιακό επικαλυμμένο HART / FoxCom / FOUNDATION Fieldbus (ανάλογα με το μοντέλο)
• Τρόπος εξόδου: γραμμική ή τετραγωνική κλιμακώσιμη δράση προς τα εμπρός ή προς τα πίσω, αμβλυντική και ασφαλή συμπεριφορά που μπορεί να επιλέξει ο χρήστης
• Το εύρος (διαφορετικό εύρος πίεσης): ρυθμιζόμενο ανάλογα με το μοντέλο και την εφαρμογή.5·30 inH2O) έως υψηλότερα εύρη ανάλογα με την έκδοση του συνδέσμου και του αισθητήρα.
• Διορισμός της στατικής πίεσης: εξαρτάται από τη διαμόρφωση του μοντέλου και τα υλικά. Κατάλληλο για πολλές βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των περιβάλλοντων υψηλής στατικής πίεσης, όταν επιλέγεται η κατάλληλη διαμόρφωση.
• Σώμα και προστασία: Επικάλυψη από αλουμίνιο ή από ανοξείδωτο χάλυβα 316, με βαθμολογία NEMA 4X / IEC IP66, κατάλληλη για σκληρά βιομηχανικά περιβάλλοντα.
• Υλικά υγρασίας αισθητήρα: ανοξείδωτο χάλυβα 316L, κράματα Co-Ni-Cr, κράμα νικελίου (Hastelloy), Monel, Ταντάλαιο ∙ επιλέξιμα με βάση τη συμβατότητα με τα υγρά της διαδικασίας.

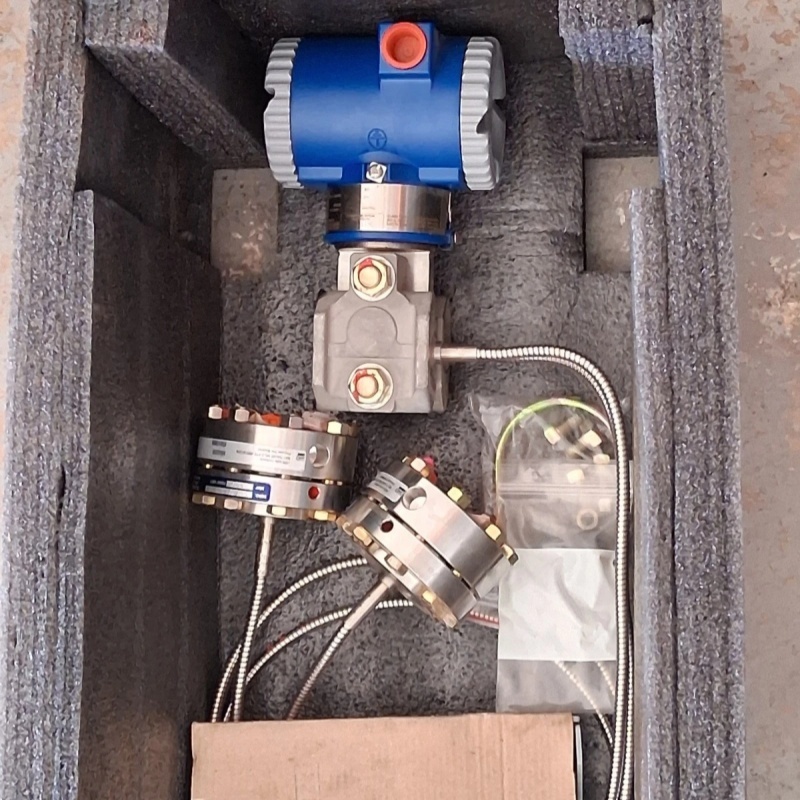

• Επιλογές τοποθέτησης: άμεση τοποθέτηση με τη διαδικασία, διαφόρων σωλήνων, σωλήνων ή επιφανειακής τοποθέτησης με χρήση προαιρετικών στηρίξεων· διαμορφώσεις με απομακρυσμένη σφράγιση ή σφραγίδα τριχοειδούς διαθέσιμες για υπηρεσίες υψηλής θερμοκρασίας ή διαβρωτικές.
• Προαιρετική τοπική οθόνη: LCD ψηφιακός δείκτης με ρύθμιση πιεστικού κουμπιού και βαθμονόμηση προσβάσιμη τοπικά εάν επιλέγεται η ψηφιακή έκδοση.
• Συμμόρφωση και πιστοποίηση: σήμανση CE· διαθέσιμες εκδόσεις πιστοποιημένες για επικίνδυνες περιοχές (ATEX, IECEx, FM, CSA), επιλογή διπλής σφραγίδας ανά ANSI/ISA 12.27.01-2003.

• Μέτρηση της ροής σε πρωτογενείς συσκευές όπως πλάκες ανοίγματος, σωλήνες Venturi, πύλες ροής ή άλλα στοιχεία ροής με βάση τη διαφορική πίεση
• Μέτρηση του επιπέδου υγρού σε κλειστά ή υπό πίεση δοχεία, δεξαμενές ή δεξαμενές με χρήση διαφορικής πίεσης ή μέσω διαμορφώσεων απομακρυσμένης σφράγισης
• Μέτρηση σε επίπεδο διεπαφής ή μέτρηση με βάση την πυκνότητα σε δεξαμενές διεργασίας όπου υπάρχουν διφορείς ή στρωμένοι υγροί
• Παρακολούθηση ροής ή πτώσης πίεσης σε αγωγούς για τον έλεγχο της διαδικασίας, τη μεταφορά αποθήκευσης, την παρακολούθηση του φίλτρου, τη λειτουργία της αντλίας ή συστήματα ασφάλειας
• Γενική βιομηχανική παρακολούθηση διαφορικής πίεσης σε χημικές εγκαταστάσεις, εγκαταστάσεις πετρελαίου και φυσικού αερίου, σταθμούς παραγωγής ενέργειας, σταθμούς επεξεργασίας νερού, πετροχημικές εγκαταστάσεις,και άλλες βιομηχανίες επεξεργασίας που απαιτούν ισχυρή, αξιόπιστη ανίχνευση και έλεγχο διαφορικής πίεσης

• Έξυπνος μεταδότης διαφορικής πίεσης Foxboro IDP10S (υψηλότερες επιδόσεις, μεγαλύτερη διάρκεια και διαγνωστική)
• Διαφορετικοί διαβιβαστές πίεσης της σειράς Foxboro IDP05 / IDP100 (για διαφορετικά εύρους πίεσης ή ανάγκες εφαρμογής)
• Άλλοι πομποί πίεσης/επίπεδου και όργανα που προσφέρονται από την Foxboro / Schneider Electric για τη μέτρηση ροής, επιπέδου, μετρητής πίεσης ή απόλυτης πίεσης
