Δύο μονάδες λειτουργίας για βαλβίδες σφαίρας με πλέγμα πεταλούδας

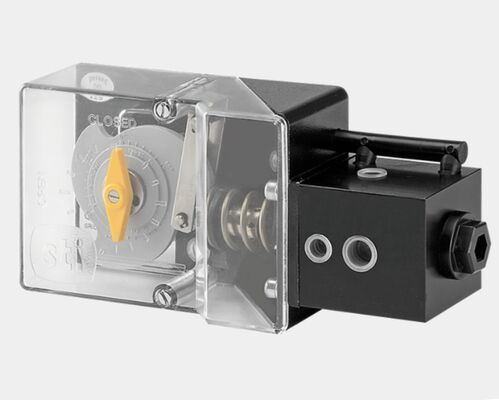

Ο διαμορφωτής θέσης βαλβίδων της σειράς SR/CCK της σειράς IMI STI PT είναι μια λύση βαριάς χρήσης για την ατμοσφαιρική και ηλεκτροπνευματική τοποθέτηση που έχει σχεδιαστεί για την αναλογική λειτουργία των βιομηχανικών βαλβίδων κατά ένα τέταρτο της περιστροφής.Χτισμένο με βάση την αρχή της ισορροπίας των δυνάμεων, ενισχύει τα πνευματικά σήματα για την εξάλειψη της αντίστασης του ενεργοποιητή και την αύξηση της ταχύτητας απόκρισης, ενώ προσδιορίζει με ακρίβεια τη θέση του ενεργοποιητή μέσω γραμμικών ή μη γραμμικών λειτουργιών σήματος ελέγχου.Σχεδιασμένα για απρόσκοπτη ενσωμάτωση μεταξύ ρυθμιστών φίλτρου αέρα και ενεργοποιητών τελικού στοιχείου ελέγχου, αυτός ο τοποθετητής υποστηρίζει τόσο μονο- όσο και διπλόδραση περιστρεφόμενους κινητήρες, καθώς και γραμμικούς κινητήρες με συγκεκριμένη θύρα.Η ανθεκτική κατασκευή του προσφέρει αξιόπιστη απόδοση σε σκληρά βιομηχανικά περιβάλλοντα, καθιστώντας το βασικό στοιχείο ελέγχου για σύνολα πνευματικών βαλβίδων σε όλους τους τομείς αυτοματισμού διαδικασιών.

• Σχεδιασμός βαρύτητας για ακραίες και επικίνδυνες συνθήκες εργασίας
• Διαμορφωτέο ως μονό ή διπλό ενεργό για ευέλικτη συμβατότητα ενεργοποιητή
• Εξοπλισμένα με γραμμικές καμάρες έως γωνία 270°, διαθέσιμα σε παραγγελία προσαρμοσμένα προφίλ καμάρας
• Οι γωνίες λειτουργίας της καμάρας και οι ρυθμίσεις εύρους σηματοδοτούνται σαφώς στην μονάδα
• Ενισχύει τα πνευματικά σήματα για τη μείωση της αντίστασης του κινητήρα και τη βελτίωση της ταχύτητας απόκρισης
• Βαλβίδα τροχιάς σήματος διαχωρισμένου εύρους για διαφορετικές απαιτήσεις σήματος ελέγχου
• Ενσωματωμένος οπτικός δείκτης θέσης για την παρακολούθηση της λειτουργίας σε πραγματικό χρόνο
• Επιλογή πλήρους κατασκευής από ανοξείδωτο χάλυβα για ενισχυμένη αντοχή στη διάβρωση
• Υψηλή ακρίβεια θέσης με χαμηλή υστερέση και εξαιρετική γραμμικότητα
• Κατάλληλο για εγκατάσταση σε εξωτερικούς χώρους, υπεράκτιους χώρους, σε αμμωνικές καταιγίδες και σε περιβάλλοντα χωρίς χαλκό
• Ένα ενιαίο σήμα ελέγχου επιτρέπει τον έλεγχο της λειτουργικής ακολουθίας πολλαπλών ενεργοποιητών

• Εισερχόμενο σήμα: 3-15 psi πνευματικό / 4-20 mA ηλεκτροπνευματικό· διαχωρισμένη περιοχή 3-9 / 9-15 psi διαθέσιμη
• Πίεση τροφοδοσίας: 2-10 bar (standard), 2,5-7 bar βέλτιστο εύρος λειτουργίας
• Θερμοκρασία λειτουργίας: -20°C έως +70°C· προσαρμοσμένες περιοχές θερμοκρασίας διαθέσιμες κατόπιν αιτήματος
• Ακρίβεια θέσης: 1% πλήρους εμβέλειας (γραμμική καμάρα)
• Ευαισθησία: 0,25% του εύρους σήματος
• Υστερέση: 0,5% του πλήρους εγκεφαλικού εγκεφάλου
• Γραμμικότητα: 1% πλήρους στροφής
• Cv Max χαμηλή ροή: ND 1/4" εισροής = 0.34; ND 1/4" έξοδος = 0.34
• Κατανάλωση αέρα: 1,02 Nm3/h (0,6 SCFM) σε 400kPa (60 psi)
• Σύνδεση τροφοδοσίας: ND 1/4"
• Ηλεκτρική σύνδεση: ND 1/2" NPTF
• Βάρος: Σύνθετη κατασκευή βιομηχανικής ποιότητας (κλασική παραλλαγή)
• Συμμόρφωση: πρότυπο ποιότητας EN ISO 9001; συμμόρφωση ATEX για επικίνδυνες περιοχές

Ο διαμορφωτής θέσης βαλβίδων SR/CCK της σειράς IMI STI PT εφαρμόζεται ευρέως σε συστήματα αυτοματισμού διεργασιών σε βιομηχανικούς τομείς υψηλής ζήτησης, λειτουργώντας ως κρίσιμο στοιχείο ελέγχου για σύνολα αεριωθούμενων βαλβίδων.Οι βασικές εφαρμογές περιλαμβάνουν:

• Συστήματα παραγωγής πετρελαίου και φυσικού αερίου, διύλισης και αγωγών
• Χημικές και πετροχημικές μονάδες μεταποίησης
• Παραγωγή ηλεκτρικής ενέργειας (θερμικοί, υδροηλεκτρικοί και αεριοηλεκτρικοί σταθμοί)
• Παραγωγή μετάλλων και μεταλλουργία
• Βιομηχανικές εγκαταστάσεις ανοικτής θάλασσας και θαλάσσιες εφαρμογές
• Εργασία βαριάς παραγωγής με σκληρές περιβαλλοντικές συνθήκες
• Συστήματα επεξεργασίας που απαιτούν στοιχεία χωρίς χαλκό
• Βιομηχανικοί αγωγοί με βαλβίδες πεταλούδας, πρίζας και σφαίρας
• Ελέγχος περιστρεφόμενων και γραμμικών ενεργοποιητών στον αυτοματισμό διαδικασιών
• Επιχειρήσεις σε επικίνδυνες περιοχές με εκρηκτικές ατμόσφαιρες

Έχει σχεδιαστεί για αναλογική λειτουργία περιστρεφόμενων μονό/διπλής δράσης ενεργοποιητών (για βαλβίδες πεταλούδας, πρίζας, σφαίρας) και μπορεί να χρησιμοποιηθεί με γραμμικούς ενεργοποιητές όταν συνδυάζονται με συγκεκριμένο ράφι.

Ναι, διαθέτει ανθεκτικό σχεδιασμό κατάλληλο για εγκατάσταση σε εξωτερικούς χώρους και είναι επίσης προσαρμοσμένο για υπεράκτιες, αμμωνικές καταιγίδες, χωρίς χαλκό και διάφορες σκληρές βιομηχανικές συνθήκες περιβάλλοντος.

Παρέχεται πλήρης επιλογή κατασκευής από ανοξείδωτο χάλυβα, παρέχοντας ανώτερη αντοχή στη διάβρωση για χημικά, πετροχημικά και βιομηχανικά περιβάλλοντα υψηλής υγρασίας.

Ειδικά προφίλ καμάρας είναι διαθέσιμα κατόπιν αιτήματος, με τα τυποποιημένα γραμμικά καμάρες με γωνία έως 270 ° που υποστηρίζουν τα πιο κοινά μήκη χρονοδιαγράμματος του ενεργοποιητή.

Ναι, είναι εξοπλισμένη με βαλβίδα σπείρωσης σήματος διαχωρισμένης εμβέλειας, που υποστηρίζει σήματα εισόδου διαχωρισμένης εμβέλειας 3-9 / 9-15 psi για διάφορες απαιτήσεις ελέγχου διαδικασίας.

Ο τοποθετητής διαθέτει σημαντικές ρυθμίσεις εμβέλειας και γωνίας για απλή βαθμονόμηση επί τόπου.με εύκολη πρόσβαση σε εξαρτήματα για τακτική συντήρηση.

Ναι, είναι κατασκευασμένο για να συμμορφώνεται με τις οδηγίες ATEX για δυνητικά εκρηκτικές ατμόσφαιρες, καθιστώντας το κατάλληλο για λειτουργίες σε επικίνδυνες περιοχές στους τομείς πετρελαίου, φυσικού αερίου και χημικών.

Οι μετρητές πίεσης είναι το τυποποιημένο αξεσουάρ, με προσαρμοσμένα στηρίγματα τοποθέτησης και προσαρμοστές σύνδεσης διαθέσιμα κατόπιν αιτήματος για συγκεκριμένες απαιτήσεις εγκατάστασης.

Για ερωτήσεις για προϊόντα, τεχνική υποστήριξη, αιτήματα προσαρμογής και τοποθέτηση παραγγελιών, παρακαλούμε επικοινωνήστε μαζί μας μέσω:

wechat/what's app/αριθμός τηλεφώνου: +8613472860702

Η επαγγελματική μας ομάδα θα σας προσφέρει έγκαιρες και εξατομικευμένες λύσεις για τις ανάγκες αυτοματισμού διαδικασιών και ελέγχου βαλβίδων.
