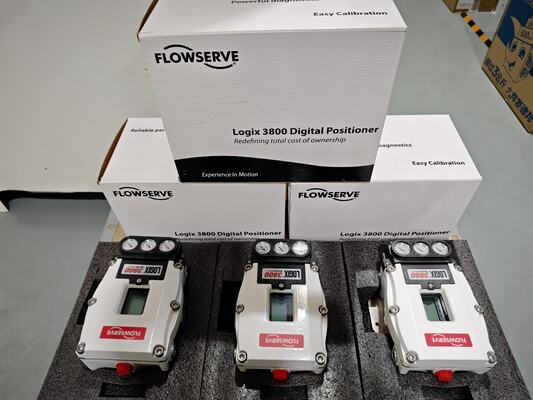

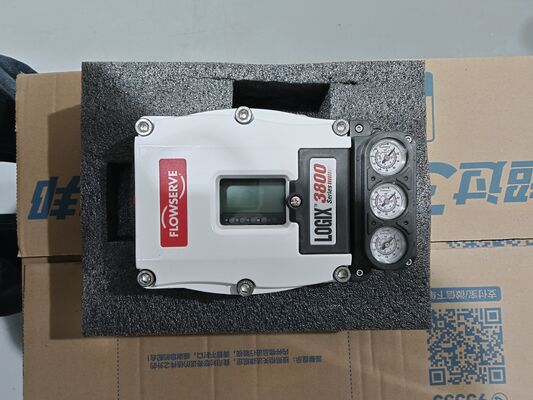

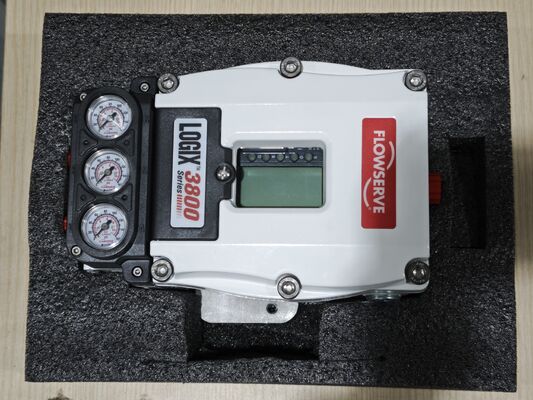

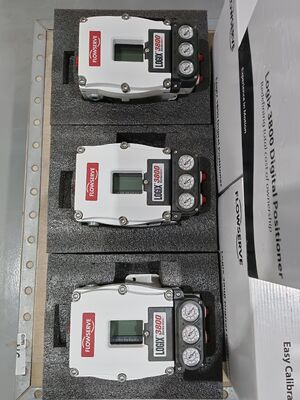

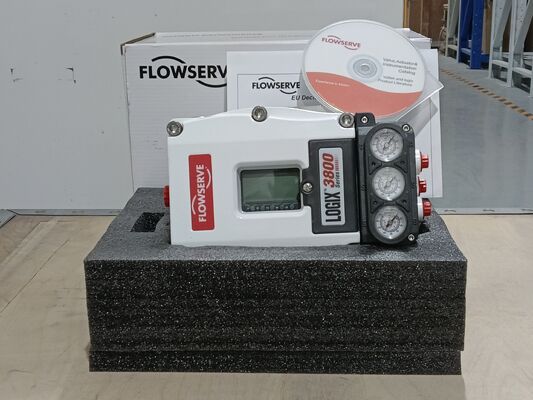

Υψηλής ακρίβειας ροής Logix 3800 3800E Ψηφιακός ελεγκτής θέσης βαλβίδας Αξιόπιστη βαλβίδα ελέγχου Μέρη σε απόθεμα

• Logix 3800: πλήρως εξοπλισμένος ψηφιακός ελεγκτής θέσης με πέντε ενσωματωμένους αισθητήρες πίεσης, διαγνωστικά ValveSight DTM και επικοινωνία HART / Foundation Fieldbus / 4-20 mA — σχεδιασμένος για μέγιστο χρόνο λειτουργίας της διεργασίας στα πιο δύσκολα περιβάλλοντα πετρελαίου & φυσικού αερίου και χημικών.
  Flowserve Logix 3800 & 3800E — Ψηφιακός Ελεγκτής Θέσης
  [Επισκόπηση Προϊόντος]
  Logix 3800: πλήρως εξοπλισμένος ψηφιακός ελεγκτής θέσης με πέντε ενσωματωμένους αισθητήρες πίεσης, διαγνωστικά ValveSight DTM και επικοινωνία HART / Foundation Fieldbus / 4-20 mA — σχεδιασμένος για μέγιστο χρόνο λειτουργίας της διεργασίας στα πιο δύσκολα περιβάλλοντα πετρελαίου & φυσικού αερίου και χημικών.
  Logix 3800E: εναλλακτική λύση βάσει αξίας, κατασκευασμένη στην ίδια πλατφόρμα, προσφέροντας πανομοιότυπη μορφή, εφαρμογή και βασική απόδοση με επικοινωνία HART / 4-20 mA / διακριτές εισόδους/εξόδους — ανταγωνιστική ως προς το κόστος χωρίς συμβιβασμούς στην ικανότητα SIL 3 ή στην ανθεκτικότητα IP66.
  Και τα δύο μοντέλα διαθέτουν γρήγορη βαθμονόμηση με ένα κουμπί που αυτόματα ρυθμίζει το μηδέν, το εύρος και το κέρδος σε λιγότερο από 60 δευτερόλεπτα, με θωρακισμένο αισθητήρα θέσης μαγνητοαντίστασης διπλού στοιχείου χωρίς επαφή για απρόσκοπτη μακροπρόθεσμη σταθερότητα.
  [Τεχνικές Προδιαγραφές]
  Παράμετρος Logix 3800 Logix 3800E
  Χωρητικότητα αέρα (μονής ενέργειας) / (διπλής ενέργειας) 20.4 / 30.6 Nm³/h @ 4.1 bar (12 / 18 SCFM @ 60 psi) Ίδια πνευματική πλατφόρμα
  Πρωτόκολλα επικοινωνίας Αναλογικό, HART, Foundation Fieldbus, 4-20 mA, διακριτές είσοδοι/έξοδοι Αναλογικό, HART, 4-20 mA, διακριτές είσοδοι/έξοδοι
  Θερμοκρασία λειτουργίας / Προστασία -52°C έως 85°C (διπλής ενέργειας) / IP66 -40°C έως 85°C / IP66
  Πιστοποιήσεις / Ασφάλεια ATEX, IECEx, FM/CSA, China CCC, Ex db, Ex ia / Δυνατότητα SIL 3 ATEX, IECEx, FM/CSA, Ex d, Ex ia / Δυνατότητα SIL 3
  Απόδοση (ανάλυση / επαναληψιμότητα / υστέρηση) ≤0.25% / ≤0.25% / ≤1.0% Ισοδύναμη βασική απόδοση
  Υλικό περιβλήματος Αλουμίνιο χωρίς χαλκό, επιλογή ανοξείδωτου χάλυβα Αλουμίνιο χωρίς χαλκό, πλαστική επιλογή (GP)
  Διαγνωστικά 5 αισθητήρες πίεσης + ValveSight DTM με υπογραφές εκτός σύνδεσης/σύνδεσης Συνδεσιμότητα RedRaven IoT για παρακολούθηση υγείας περιουσιακών στοιχείων

  Πηγή: Φυλλάδιο Flowserve Logix 3800 (LGENBR3100-03, 05/2018) & σελίδες προϊόντων Flowserve.com

  [Κλάδος Εφαρμογής]
  Πετρέλαιο & Φυσικό Αέριο — αυτοματοποίηση βαλβίδων ελέγχου ανάντη, ενδιάμεσης και κατάντη σε εκρηκτικά (Ex d IIC) επικίνδυνες περιοχές, συμπεριλαμβανομένων διαμορφώσεων απομακρυσμένης τοποθέτησης για απρόσιτες θέσεις.
  Χημικά — βασική οργανική/ανόργανη χημική επεξεργασία όπου η ακεραιότητα ασφάλειας SIL 3, το ανθεκτικό στη διάβρωση περίβλημα αλουμινίου χωρίς χαλκό και τα προγνωστικά διαγνωστικά είναι υποχρεωτικά.
  Ενέργεια & Νερό — έλεγχος νερού τροφοδοσίας λεβήτων, ρύθμιση νερού ψύξης και επεξεργασία λυμάτων όπου η απομακρυσμένη παρακολούθηση μέσω HART μειώνει τη συχνότητα επιθεώρησης του χώρου.
  [Συνήθη Προβλήματα & Λύσεις]
  Ο ελεγκτής θέσης αποτυγχάνει στην αυτόματη βαθμονόμηση — επαληθεύστε ότι η πίεση παροχής αέρα πληροί την ελάχιστη απαίτηση 4.1 bar (60 psi). επιθεωρήστε τη μονάδα οδηγού I/P piezo και βεβαιωθείτε ότι ο άξονας ανάδρασης (NAMUR ή D-shaft) είναι σωστά συνδεδεμένος με τον σύνδεσμο του ενεργοποιητή.
  Υπερβολική κατανάλωση αέρα ή προειδοποίηση πνευματικής διαρροής — πέντε ενσωματωμένοι αισθητήρες πίεσης παρακολουθούν συνεχώς τους σωλήνες του ενεργοποιητή και αναφέρουν διαρροές. Εκτελέστε τη δοκιμή υπογραφής ValveSight DTM για να απομονώσετε εάν η διαρροή βρίσκεται στο διάφραγμα του ενεργοποιητή, στους σωλήνες ή στο πνευματικό ρελέ.
  Απώλεια επικοινωνίας σε HART/Fieldbus — ελέγξτε ότι η τάση συμμόρφωσης του βρόχου είναι ≥10 VDC στα 20 mA (ενεργή αντίσταση ~500 Ω). επαληθεύστε την έκδοση του firmware μέσω του μενού LCD/πληκτρολογίου και βεβαιωθείτε ότι το αρχείο DD/DTM ταιριάζει με την αναθεώρηση του κεντρικού συστήματος.
  [Μοντέλα Αντικατάστασης]
  Προκάτοχος: Logix 3200 / 3400 (καταργήθηκε) — η σειρά 3800 αντικαθιστά και τα δύο με έως και 80% περισσότερη χωρητικότητα αέρα μέσω πνευματικού ρελέ διπλού εμβόλου, ενσωματωμένα διαγνωστικά και ηλεκτρονικά με δυνατότητα αναβάθμισης firmware.
  Εναλλακτικές λύσεις της ίδιας οικογένειας: Logix 3800E για εφαρμογές με ευαίσθητο προϋπολογισμό (αφαιρείται το Foundation Fieldbus και τα προηγμένα διαγνωστικά DTM). Logix 3800zb (Zero-Bleed) για εφαρμογές συμμόρφωσης με περιβαλλοντικούς κανονισμούς που απαιτούν μηδενικές εκπομπές κατά τη σταθερή λειτουργία.
  Ισοδύναμα άλλων εμπορικών σημάτων: F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC — το πλεονέκτημα της Flowserve έγκειται στον αισθητήρα διπλού στοιχείου χωρίς επαφή, στη σουίτα διαγνωστικών πέντε αισθητήρων πίεσης και στη γρήγορη βαθμονόμηση με ένα κουμπί.
  [Γιατί να αγοράσετε από εμάς]
  Εξουσιοδοτημένος διανομέας Flowserve από το εργοστάσιο με άμεση πρόσβαση στην γραμμή παραγωγής Valtek/Logix — όλες οι μονάδες αποστέλλονται με πλήρη εγγύηση OEM και ιχνηλασιμότητα.
  Κάθε ελεγκτής θέσης υποβάλλεται σε πνευματικές δοκιμές πάγκου πριν από την αποστολή, συμπεριλαμβανομένης της βαθμονόμησης I/P, του ελέγχου λειτουργίας του ρελέ και της επαλήθευσης του firmware έναντι της τελευταίας έκδοσης.
  Υποστήριξη μετά την πώληση που καλύπτει βοήθεια ρύθμισης ValveSight DTM εξ αποστάσεως, θέση σε λειτουργία επί τόπου και επείγοντα ανταλλακτικά (μονάδες I/P, κιτ ρελέ, άξονες ανάδρασης) με αποστολή εντός 48 ωρών.
  [Απόθεμα & Χρόνος Παράδοσης]
  Τυπικό Logix 3800 (HART, περίβλημα αλουμινίου Ex d): συνήθως 4–6 εβδομάδες από την επιβεβαίωση της παραγγελίας.
  Logix 3800E (HART, περίβλημα αλουμινίου ή πλαστικό): συνήθως 3–5 εβδομάδες.
  Ειδικές διαμορφώσεις (Foundation Fieldbus, ανοξείδωτος χάλυβας Ex d, απομακρυσμένη τοποθέτηση): 8–12 εβδομάδες ανάλογα με την πιστοποίηση και την πολυπλοκότητα κατασκευής.
  [Φόρμα RFQ]

  Για να ζητήσετε προσφορά, παρακαλούμε παρέχετε: Όνομα Εταιρείας / Όνομα Επαφής / Email / Μοντέλο (3800 ή 3800E) / Πρωτόκολλο Επικοινωνίας (HART, FF, ή 4-20 mA) / Περίβλημα (αλουμίνιο Ex d, αλουμίνιο IS, SS Ex d, ή πλαστικό GP) / Ενεργοποίηση (μονής ενέργειας ή διπλής ενέργειας) / Ποσότητα / Εφαρμογή.
