Masoneilan SVI II Έξυπνος Ψηφιακός Ελεγκτής Θέσης Βαλβίδας HART 4-20mA Αυτόματη Ρύθμιση για Πνευματικούς Ενεργοποιητές

Επισκόπηση προϊόντος

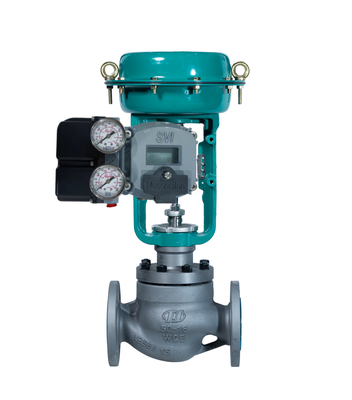

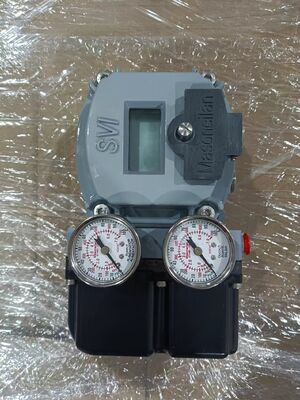

Το Masoneilan SVI II είναι ένας ψηφιακός ελεγκτής θέσης βαλβίδας με μικροεπεξεργαστή 32-bit και τοπική διεπαφή που ελέγχει έναν πνευματικό ενεργοποιητή χρησιμοποιώντας ένα σήμα ελέγχου 4-20mA δύο καλωδίων. Προσφέρει αμφίδρομη επικοινωνία χρησιμοποιώντας το πρωτόκολλο HART, υποστηρίζοντας HART 5 ή 7 μέσω 4-20mA. Ο καθολικός σχεδιασμός επιτρέπει την εύκολη αντικατάσταση υπαρχόντων αναλογικών ελεγκτών θέσης σε πνευματικούς ενεργοποιητές Masoneilan ή μη Masoneilan, είτε μονής είτε διπλής ενέργειας.

Η τεχνολογία ανίχνευσης θέσης χωρίς επαφή διαβάζει μέσω του περιβλήματος — κανένα μηχανικό κινούμενο μέρος δεν εισέρχεται στην κύρια κοιλότητα του περιβλήματος, παρατείνοντας τη διάρκεια ζωής. Η οθόνη LCD και τα κουμπιά λειτουργούν σε όλα τα πιστοποιημένα επικίνδυνα περιβάλλοντα, και η θέση σε λειτουργία είναι γρήγορη και ακριβής με μεθόδους αυτόματων στάσεων και αυτόματης ρύθμισης. Ένας σχεδιασμός ταιριάζει τόσο σε περιστροφικές όσο και σε γραμμικές εφαρμογές, απομακρυσμένες ή τοπικές.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Masoneilan SVI II χρησιμοποιείται στην παραγωγή ενέργειας, διύλιση, πετροχημικά, midstream πετρελαίου και φυσικού αερίου, και upstream πετρελαίου και φυσικού αερίου. Βασικές εφαρμογές περιλαμβάνουν γεννήτριες ατμοστροβίλων, συμπυκνωτές, πύργους ψύξης, κτίρια αντιδραστήρων, κτίρια στροβίλων, γεννήτριες ατμού ανάκτησης θερμότητας, ισοζύγιο εγκαταστάσεων, απόσταξη, υδροεπεξεργασία αναμόρφωσης, πυρόλυση, δευτερογενή ανάμιξη, ψύξη και κλασματοποίηση, συμπίεση αερίου φόρτισης, διαχωρισμό, εργασίες ακεραιότητας αγωγών, αφυδάτωση, ψύξη, υγροποίηση, φόρτωση και αποστολή, επαναεριοποίηση και συμπίεση.

Συνήθη Προβλήματα

• Η αυτόματη ρύθμιση δεν ολοκληρώνεται: Η μετρούμενη τριβή είναι μεγαλύτερη από το 30% της δύναμης του ελατηρίου ή η βαλβίδα πηδά ορατά γύρω από το σημείο ρύθμισης. Εκτελέστε την αυτόματη ρύθμιση με ρυθμίσεις επιθετικότητας 2 ή 4, ή προχωρήστε σε χειροκίνητη ρύθμιση διασφαλίζοντας ότι το Ολοκληρωτικό Κέρδος (I) έχει οριστεί σε τουλάχιστον 100. Η αυτόματη ρύθμιση μπορεί να αποτύχει εάν η βαλβίδα είναι πολύ αργή — σε αυτήν την περίπτωση, ρυθμίστε χειροκίνητα.

• Ταλάντωση θέσης — Γρήγορη: Κέρδος ελεγκτή θέσης (P) ρυθμισμένο υψηλά. Η θέση υπερβαίνει κατά περισσότερο από 20% του βήματος και ταλαντώνεται περισσότερες από δύο φορές. Μειώστε το Κέρδος (P) και (Padj) κατά 50% σε διαστήματα μέχρι να σταματήσει η ταλάντωση. Εάν ένας εξωτερικός ενισχυτής ρυθμιστεί επιθετικά, προσαρμόστε την παράκαμψη του ενισχυτή σε 1 1/4" στροφή από την κλειστή θέση της ρύθμισης παράκαμψης.

• Ταλάντωση θέσης — Αργή: Κέρδος θέσης (P) ρυθμισμένο χαμηλά. Αυξήστε το κέρδος (P) και (Padj) κατά 5% σε διαστήματα μέχρι να μειωθεί η ταλάντωση. Μειώστε το Ολοκληρωτικό Κέρδος (I) κατά 25% μέχρι η θέση να γίνει ευθεία γραμμή. Εάν η ταλάντωση είναι τετραγωνικό κύμα, αυξήστε το ολοκληρωτικό κατά 25% μέχρι να γίνει ευθεία γραμμή.

• Τριβή βαλβίδας μεγαλύτερη από 25% του εύρους ελατηρίου: Επαληθεύστε χρησιμοποιώντας την Τάση ValVue ότι η ταλάντωση μοιάζει με μοτίβο τετραγωνικού κύματος. Αυξήστε το Ολοκληρωτικό Κέρδος (I) κατά 25% μέχρι η ταλάντωση να απλωθεί σε ευθεία γραμμή. Ορίστε την παράμετρο Νεκρής Ζώνης σε 0,25%.

• Χαλαρή ανάδραση: Για περιστροφική εγκατάσταση, το συγκρότημα μαγνήτη περιστρέφεται με τα χέρια. Για αμφίδρομο βραχίονα, ο τεντωτήρας, ο σύνδεσμος και ο βραχίονας λήψης δεν είναι ασφαλισμένοι. Σφίξτε τις βίδες ρύθμισης και τα παξιμάδια ασφάλισης όπως απαιτείται.

• Σφάλμα Αυτοελέγχου (Βλάβη Υλικού): Αφαιρέστε την τροφοδοσία από τη συσκευή για δύο λεπτά και επανεκκινήστε. Καθαρίστε τον συναγερμό χρησιμοποιώντας το ValVue ή το HART Host. Εάν η βλάβη επιμένει, αντικαταστήστε την πλήρη συσκευή ή την μονάδα ηλεκτρονικών.

• Σφάλμα Λογισμικού (Βλάβη Υλικού): Αφαιρέστε την τροφοδοσία από τη συσκευή για δύο λεπτά και επανεκκινήστε. Καθαρίστε τον συναγερμό χρησιμοποιώντας το ValVue ή το HART Host. Εάν η βλάβη επιμένει, αντικαταστήστε την πλήρη συσκευή ή την μονάδα ηλεκτρονικών.

• Σφάλμα Αποτυχημένων Στάσεων μετά από βαθμονόμηση: Αυτό το σφάλμα συνήθως εμφανίζεται όταν η υποχρεωτική λειτουργία Εύρεση ΣΤΑΣΕΩΝ δεν εκτελείται κατά την τυπική βαθμονόμηση. Αυτή η λειτουργία εντοπίζει και αποθηκεύει τα μηχανικά όρια διαδρομής του συγκροτήματος της βαλβίδας. Επαναλάβετε τη βαθμονόμηση και βεβαιωθείτε ότι εκτελείται η Εύρεση ΣΤΑΣΕΩΝ.

• Ο ελεγκτής θέσης δεν ενεργοποιείται με 4-20 mA: Ελέγξτε για ανεπαρκή τάση. Επαληθεύστε τις απαιτήσεις τάσης συμμόρφωσης: >11 VDC στα 4 mA, >9 VDC στα 20 mA.

Μοντέλα Αντικατάστασης

Το Masoneilan SVI3 AP είναι ο ψηφιακός ελεγκτής θέσης βαλβίδας επόμενης γενιάς από την ίδια γραμμή προϊόντων. Διαθέτει στηρίγματα στήριξης από ανοξείδωτο χάλυβα για οποιονδήποτε συνδυασμό βαλβίδας/ενεργοποιητή και είναι πλήρως συμβατό προς τα πίσω με τα στηρίγματα SVI II AP και SVI1000. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε τη στήριξη του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
