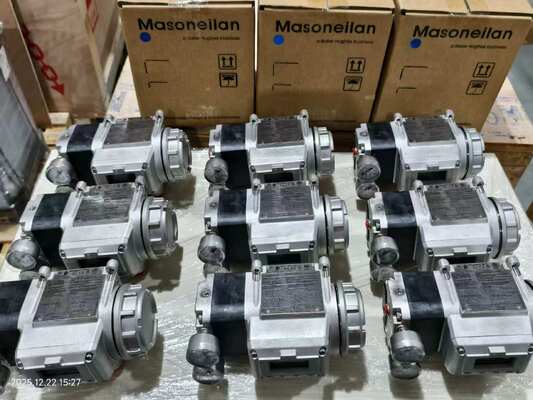

Masoneilan SVI3 Ψηφιακός Ελεγκτής Θέσης Βαλβίδας HART 7 4-20mA για Πνευματικές Βαλβίδες

Επισκόπηση προϊόντος

Το Masoneilan SVI3 είναι ο ψηφιακός τοποθετητής βαλβίδων τρίτης γενιάς της Baker Hughes. Ελέγχει πνευματικούς ενεργοποιητές χρησιμοποιώντας ένα σήμα ελέγχου 4-20mA δύο καλωδίων με επικοινωνία HART 7. Βασισμένο σε πάνω από 20 χρόνια αποδεδειγμένης τεχνολογίας ανίχνευσης θέσης βαλβίδας, χρησιμοποιεί προηγμένους αλγορίθμους ελέγχου και διάγνωσης μαζί με ανίχνευση θέσης χωρίς επαφή για να προσφέρει ακριβή, ανταποκρινόμενη και αξιόπιστη απόδοση τοποθέτησης.

Η ανίχνευση θέσης χωρίς επαφή διαβάζει μέσω του περιβλήματος, έτσι κανένα μηχανικό κινούμενο μέρος δεν εισέρχεται στην κύρια κοιλότητα του περιβλήματος. Το εύρος θερμοκρασίας λειτουργίας εκτείνεται έως τους -55°C για αρκτικές συνθήκες. Ένα ξεχωριστό χαρακτηριστικό είναι η έξυπνη ρύθμιση και βαθμονόμηση Smart Cal με ένα κουμπί, η οποία απλοποιεί την έναρξη λειτουργίας. Η τοπική διεπαφή χρήστη περιλαμβάνει οθόνη γραφικών υψηλής αντίθεσης και κουμπιά με βαθμολογία για επικίνδυνες τοποθεσίες. Η συσκευή ενσωματώνεται με όλα τα κορυφαία συστήματα ελέγχου μέσω υποστήριξης DTM και EDD.

Το SVI3 περιλαμβάνει 19 νέες διαδικτυακές διαγνωστικές βαλβίδων που παρακολουθούν συνεχώς την υγεία της βαλβίδας κατά τη λειτουργία. Έως και 1 έτος δεδομένων διάγνωσης αποθηκεύεται στη συσκευή, επιτρέποντας την ανάλυση τάσεων πριν τα προβλήματα επηρεάσουν τη λειτουργία του εργοστασίου. Η κατανάλωση αέρα σε σταθερή κατάσταση μειώνεται κατά 40% σε σύγκριση με τις προηγούμενες γενιές, ενώ η παροχή αέρα βελτιώνεται κατά 15% για ταχύτερη ενεργοποίηση.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Masoneilan SVI3 χρησιμοποιείται στην παραγωγή ενέργειας, τη διύλιση, τα πετροχημικά, τα μεσαία πετρελαϊκά και αέρια, και τα ανάντη πετρελαϊκά και αέρια. Βασικές εφαρμογές περιλαμβάνουν γεννήτριες ατμοστροβίλων, συμπυκνωτές, πύργους ψύξης, κτίρια αντιδραστήρων, κτίρια στροβίλων, γεννήτριες ατμού ανάκτησης θερμότητας, ισοζύγιο εγκαταστάσεων, απόσταξη, αναμόρφωση υδροεπεξεργασίας, πυρόλυση, δευτερογενή ανάμιξη, ψύξη και κλασματοποίηση, συμπίεση αερίου φόρτισης, διαχωρισμό, εργασίες ακεραιότητας αγωγών, αφυδάτωση, ψύξη, υγροποίηση, φόρτωση και αποστολή, επαναεριοποίηση και συμπίεση.

Συνήθη Προβλήματα

• Το Smart Cal αποτυγχάνει να ολοκληρωθεί: Ελέγξτε αν η πίεση τροφοδοσίας είναι εντός 20-120 psi. Επαληθεύστε ότι τα όρια διαδρομής της βαλβίδας είναι εντός του ονομαστικού εύρους. Βεβαιωθείτε ότι η βαλβίδα δεν είναι κολλημένη ή μπλοκαρισμένη.

• Ταλάντωση ή κύκλος θέσης: Ελέγξτε αν υπάρχει ολίσθηση-κόλλημα. Εάν οι κύκλοι θέσης είναι πολύ μεγαλύτεροι από τους κύκλους του σημείου ρύθμισης, ο τοποθετητής μπορεί να προκαλεί τον κύκλο. Επιθεωρήστε για χειροτροχό που εμποδίζει τη διαδρομή της βαλβίδας, σπασμένο στέλεχος ή αποσυνδεδεμένα εξαρτήματα ανάδρασης θέσης.

• Αποτυχία επικοινωνίας με φορητή συσκευή HART: Επαληθεύστε ότι η αντίσταση του βρόχου είναι επαρκής. Ελέγξτε ότι η τάση των ακροδεκτών πληροί τις απαιτήσεις συμμόρφωσης (9Vdc @ 20mA, 11Vdc @ 4mA). Οι διπλοί κανάλια φραγμάτων μπορούν να εφαρμόσουν υπερβολική αντίσταση βρόχου και να προκαλέσουν προβλήματα τάσης συμμόρφωσης.

• Σφάλμα χαμηλής ισχύος (LOW_POWER): Ρεύμα εισόδου κάτω από 3,15 mA. Αυξήστε το ρεύμα του βρόχου στα 4 mA για βαθμονόμηση και διαγνωστικά.

• Εμφανίζεται TuneERR μετά την αυτόματη ρύθμιση: Μπορεί να απαιτείται χειροκίνητη ρύθμιση. Ανατρέξτε στην ενότητα αντιμετώπισης προβλημάτων στο εγχειρίδιο οδηγιών.

• Σφάλμα SelfCheckError ή βλάβη υλικού: Αφαιρέστε την τροφοδοσία για δύο λεπτά και επανεκκινήστε. Καθαρίστε τον συναγερμό χρησιμοποιώντας το ValVue ή το HART Host. Εάν η βλάβη επιμένει, αντικαταστήστε τη μονάδα ηλεκτρονικών.

Μοντέλα Αντικατάστασης

Το Masoneilan SVI3 είναι η άμεση αντικατάσταση των SVI II AP και SVI1000. Διαθέτει βραχίονες στήριξης από ανοξείδωτο χάλυβα για οποιονδήποτε συνδυασμό βαλβίδας/ενεργοποιητή και είναι πλήρως συμβατό προς τα πίσω με τους βραχίονες στήριξης SVI II AP και SVI1000. Για χρήστες SVI II AP, η αναβάθμιση είναι σχετικά απλή — μπορεί να χρησιμοποιηθεί η υπάρχουσα στήριξη και μόνο η σύνδεση αέρα/σωλήνωσης μπορεί να χρειαστεί προσαρμογή. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη στήριξη του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
