Φύλαξη Logix 520MD Ψηφιακό Θέσιμο Βαλβίδων HART 4-20mA για Πνευματικές Βαλβίδες

Επισκόπηση προϊόντος

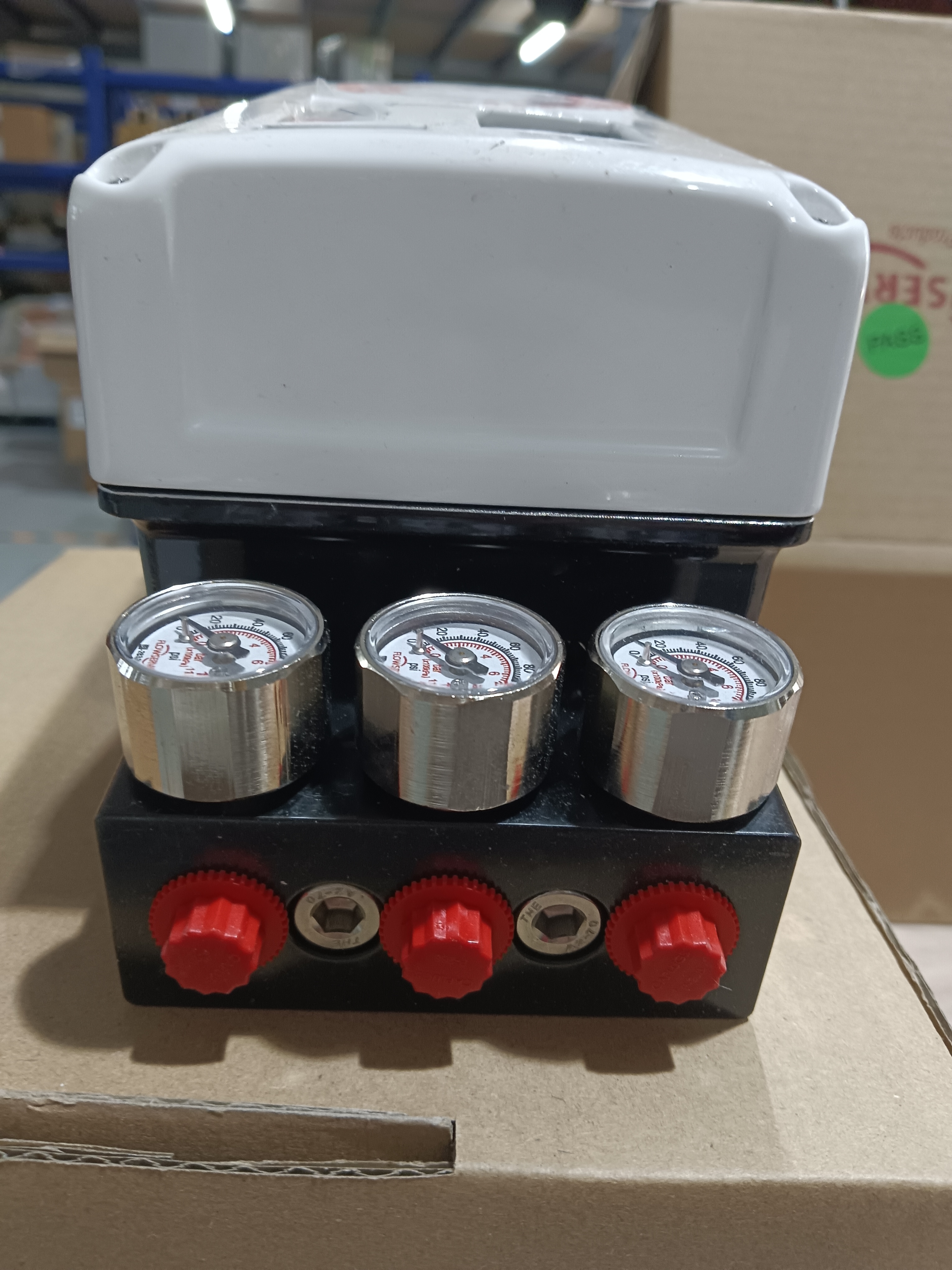

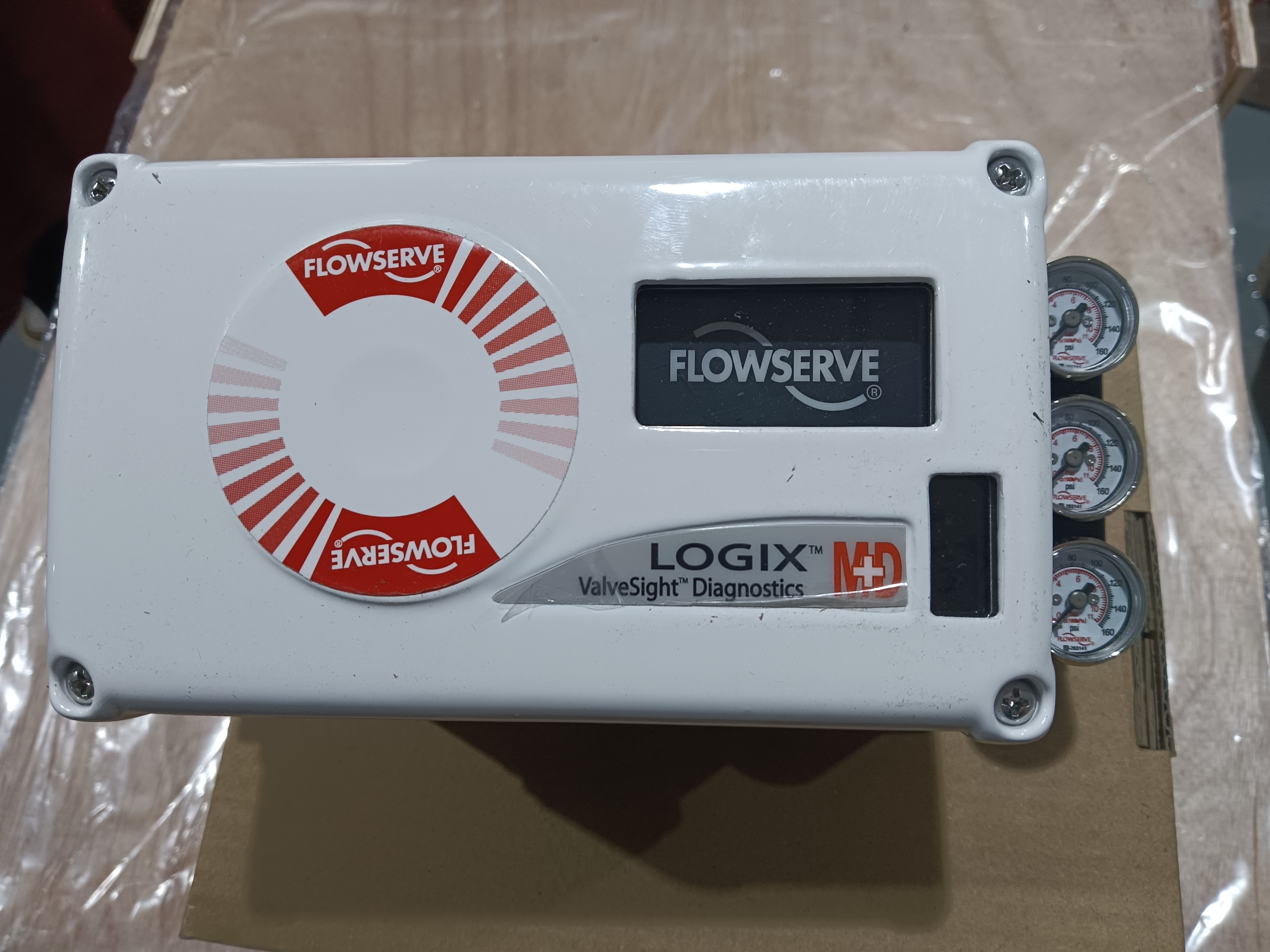

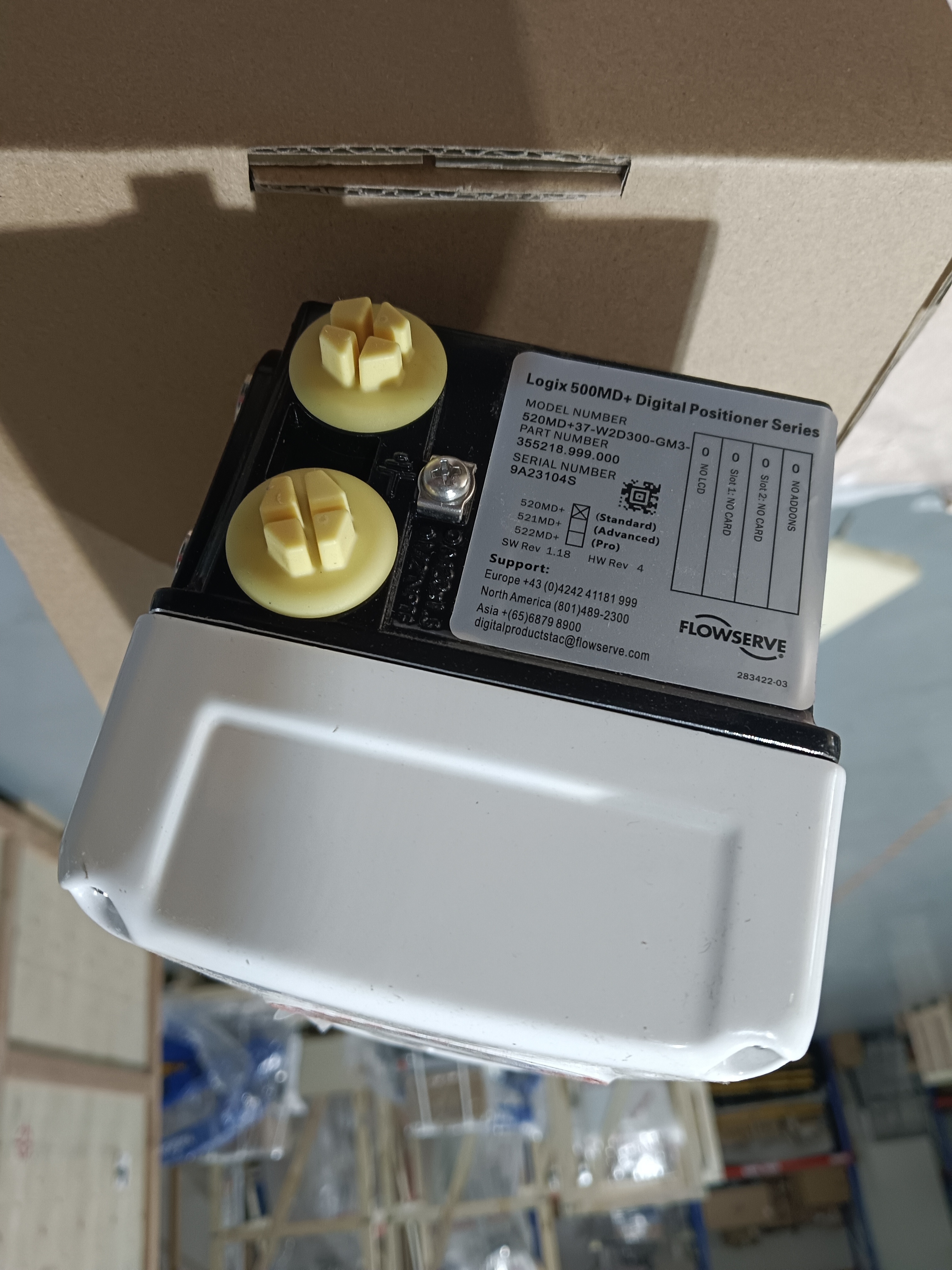

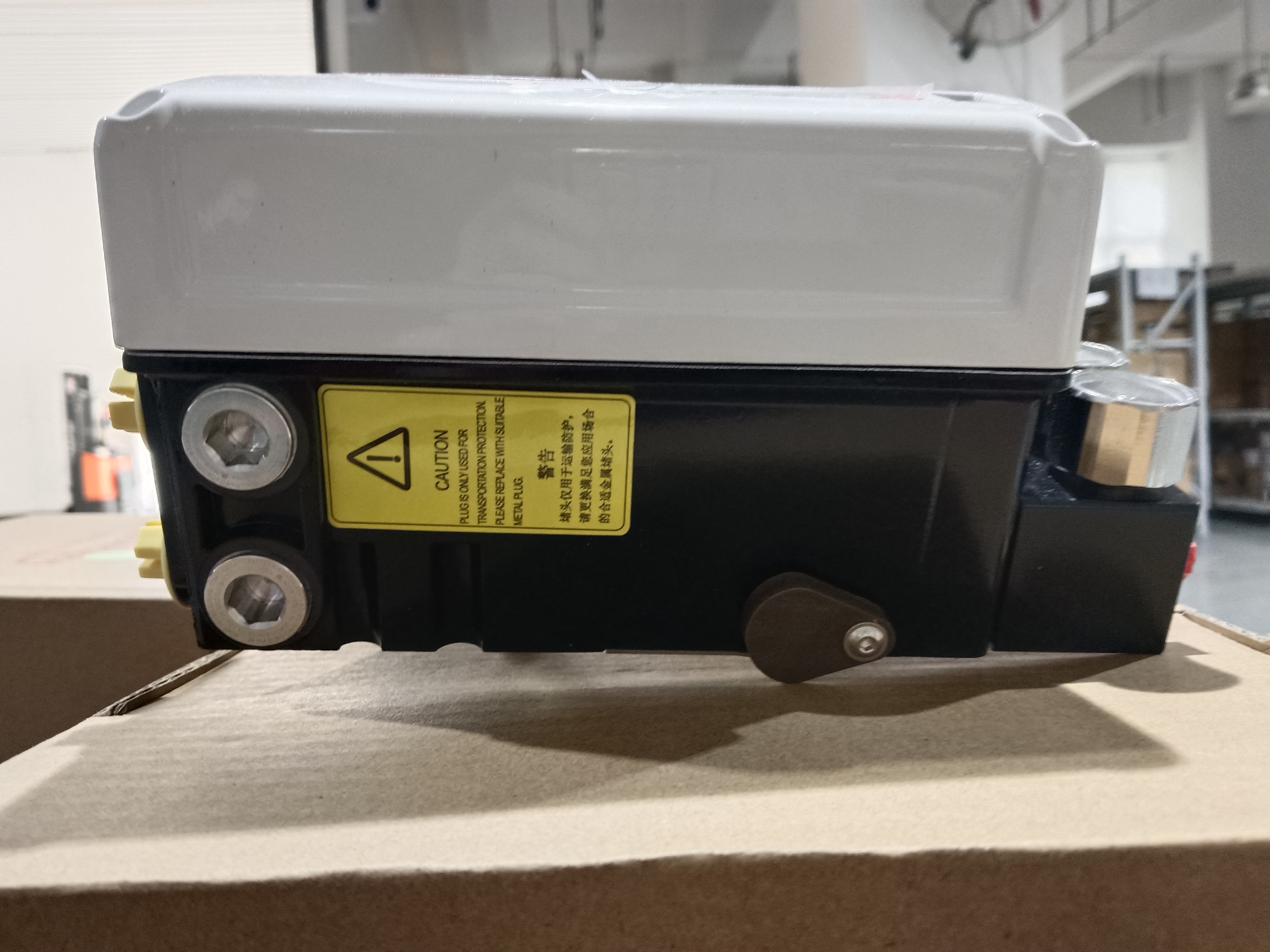

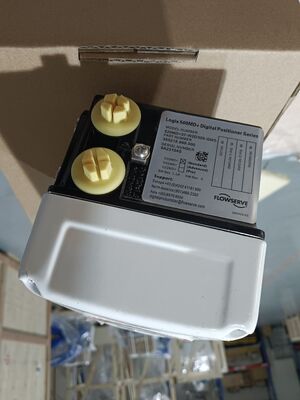

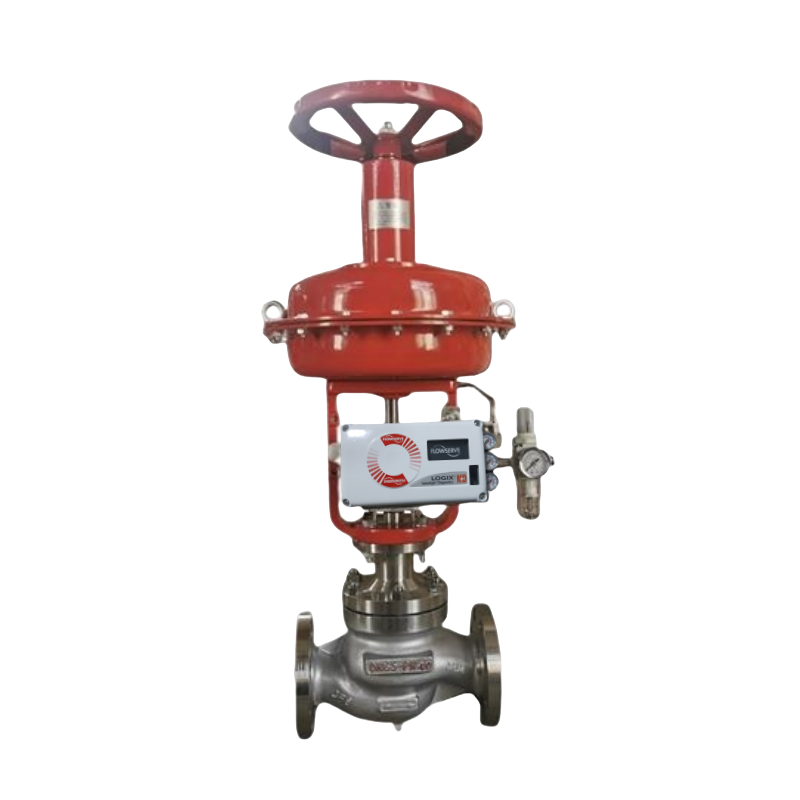

Το Flowserve Logix 520MD είναι ένας ψηφιακός τοποθετητής βαλβίδων σχεδιασμένος για ακριβή έλεγχο πνευματικών ενεργοποιητών. Χρησιμοποιεί ένα σήμα ελέγχου 4-20mA δύο καλωδίων με επικοινωνία HART (υποστηρίζονται HART 5, 6 και 7) για τη μετατροπή σημάτων εισόδου σε πνευματικές εξόδους τόσο για περιστροφικούς όσο και για γραμμικούς ενεργοποιητές. Ο τοποθετητής συνδυάζει ανώτερες λειτουργίες τοποθέτησης και ρύθμισης με βολική εγκατάσταση και ισχυρά εργαλεία διαγνωστικών.

Το 520MD χρησιμοποιεί έναν αλγόριθμο ρύθμισης πολλαπλών μεταβλητών κέρδους που επιτρέπει μεγάλες αλλαγές βήματος με ελάχιστη υπέρβαση, διατηρώντας παράλληλα την ανάλυση για να ανταποκρίνεται σε πολύ μικρές αλλαγές βήματος. Η διαδικασία Αυτόματης Ρύθμισης (Auto-tune) κάνει κύκλους στον ενεργοποιητή για να παράγει μια μετρημένη απόκριση και επιλέγει τιμές κέρδους που παρέχουν κατάλληλη απόδοση του ενεργοποιητή. Ένας επιλογέας τροποποιητή κέρδους μπορεί να αυξήσει ή να μειώσει το υπολογισμένο κέρδος για βέλτιστη απόδοση.

Η διαμόρφωση γίνεται μέσω εύκολων ρυθμίσεων διακοπτών DIP για τη λειτουργία ρύθμισης και άλλες κοινές ρυθμίσεις. Για προσαρμοσμένες απαιτήσεις, τα σετ ρύθμισης μπορούν να τροποποιηθούν με φορητή συσκευή ή με το λογισμικό ValveSight™ για να φιλοξενήσουν ένα ευρύ φάσμα μεγεθών και τύπων ενεργοποιητών. Η μονάδα διαθέτει σχεδιασμό ελέγχου δύο σταδίων για ταχύτερους χρόνους απόκρισης και αυστηρότερο έλεγχο, με χαμηλή κατανάλωση αέρα.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Flowserve Logix 520MD χρησιμοποιείται στις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ενέργειας, επεξεργασίας νερού και φαρμακευτικών προϊόντων. Βασικές εφαρμογές περιλαμβάνουν τον έλεγχο αγωγών και ενεργοποιητών, την τοποθέτηση βαλβίδων αντιδραστήρων, την αυτοματοποίηση παράκαμψης στροβίλων, τη ρύθμιση ροής σε εργοστάσια και τις υγιεινές λειτουργίες βαλβίδων. Η πιστοποιημένη βαθμολογία επικίνδυνων περιοχών το καθιστά κατάλληλο για απαιτητικά περιβάλλοντα διεργασιών.

Συνήθη Προβλήματα

• Δεν αναβοσβήνει LED: Το ρεύμα είναι κάτω από 3.6 mA ή η πολικότητα της καλωδίωσης είναι λανθασμένη. Επαληθεύστε ότι το ρεύμα τροφοδοσίας είναι τουλάχιστον 3.6 mA και ελέγξτε την πολικότητα.

• Ασταθής επικοινωνία: Προβλήματα σήματος HART. Ελέγξτε ότι το εύρος ζώνης της πηγής ρεύματος περιορίζεται στα 25Hz. Επαληθεύστε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε ένα συμβατό φράγμα εγγενούς ασφάλειας. Χρησιμοποιήστε το φίλτρο HART (κωδικός εξαρτήματος 10156843) ή έναν αντιστάτη 250Ω με πυκνωτή 22μF.

• Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολές: Η μονάδα βρίσκεται σε λειτουργία ψηφιακής εντολής ή συνέβη σφάλμα βαθμονόμησης. Αλλάξτε τη λειτουργία εντολής σε αναλογική. Βαθμονομήστε ξανά τη μονάδα.

• Η ένδειξη θέσης βαλβίδας δεν είναι όπως αναμένεται: Η στήριξη του αισθητήρα θέσης δεν είναι στις 180 μοίρες, το διαδρομή δεν έχει βαθμονομηθεί, το MPC είναι ενεργό ή η χαρακτηριστική χρήστη είναι ενεργή. Επανατοποθετήστε τον αισθητήρα. Βαθμονομήστε τη διαδρομή.

• Η θέση οδηγείται πλήρως ανοιχτή ή κλειστή, δεν ανταποκρίνεται στην εντολή: Η διαδρομή δεν έχει βαθμονομηθεί, ο εσωτερικός βρόχος του αισθητήρα Hall δεν είναι συνδεδεμένος, έχει οριστεί λάθος ενέργεια αέρα, οι σωληνώσεις είναι ανάποδα ή υπάρχει πρόβλημα στον μετατροπέα I/P. Βαθμονομήστε τη διαδρομή. Ελέγξτε τις συνδέσεις υλικού. Επαληθεύστε τις ρυθμίσεις ATO/ATC.

• Απαιτείται Βαθμονόμηση Τριβής: Δεν έχει πραγματοποιηθεί βαθμονόμηση τριβής από την επαναφορά εργοστασιακών ρυθμίσεων. Πραγματοποιήστε Βαθμονόμηση Τριβής χρησιμοποιώντας το μενού οθόνης, τη φορητή συσκευή ή το DTM.

• Προγραμματισμένο Μερικό Τεστ Διαδρομής: Ένα PST είναι λόγω βάσει του προγράμματος χρήστη. Εκκινήστε το τεστ ακολουθώντας τις εσωτερικές διαδικασίες.

• Ειδοποίηση Ορίου Θέσης Υψηλού/Χαμηλού: Η θέση έχει φτάσει στο όριο που έχει ορίσει ο χρήστης. Προσαρμόστε την τιμή ορίου ή το σήμα εντολής.

Μοντέλα Αντικατάστασης

Η σειρά Flowserve Logix 520MD είναι μια ώριμη πλατφόρμα ψηφιακών τοποθετητών. Για εφαρμογές που απαιτούν πρόσθετη ακεραιότητα ασφάλειας, η παραλλαγή Logix 520MD+ προσφέρει βελτιωμένα χαρακτηριστικά. Για νεότερες εγκαταστάσεις, τα Logix 3200MD και Logix 3800MD είναι εναλλακτικά μοντέλα εντός της ίδιας οικογένειας προϊόντων. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη στήριξη του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
