Φύλαξη Logix 3200MD Ψηφιακό Θέμα Βαλβίδας HART 4-20mA για Πνευματικές Βαλβίδες

Επισκόπηση του προϊόντος

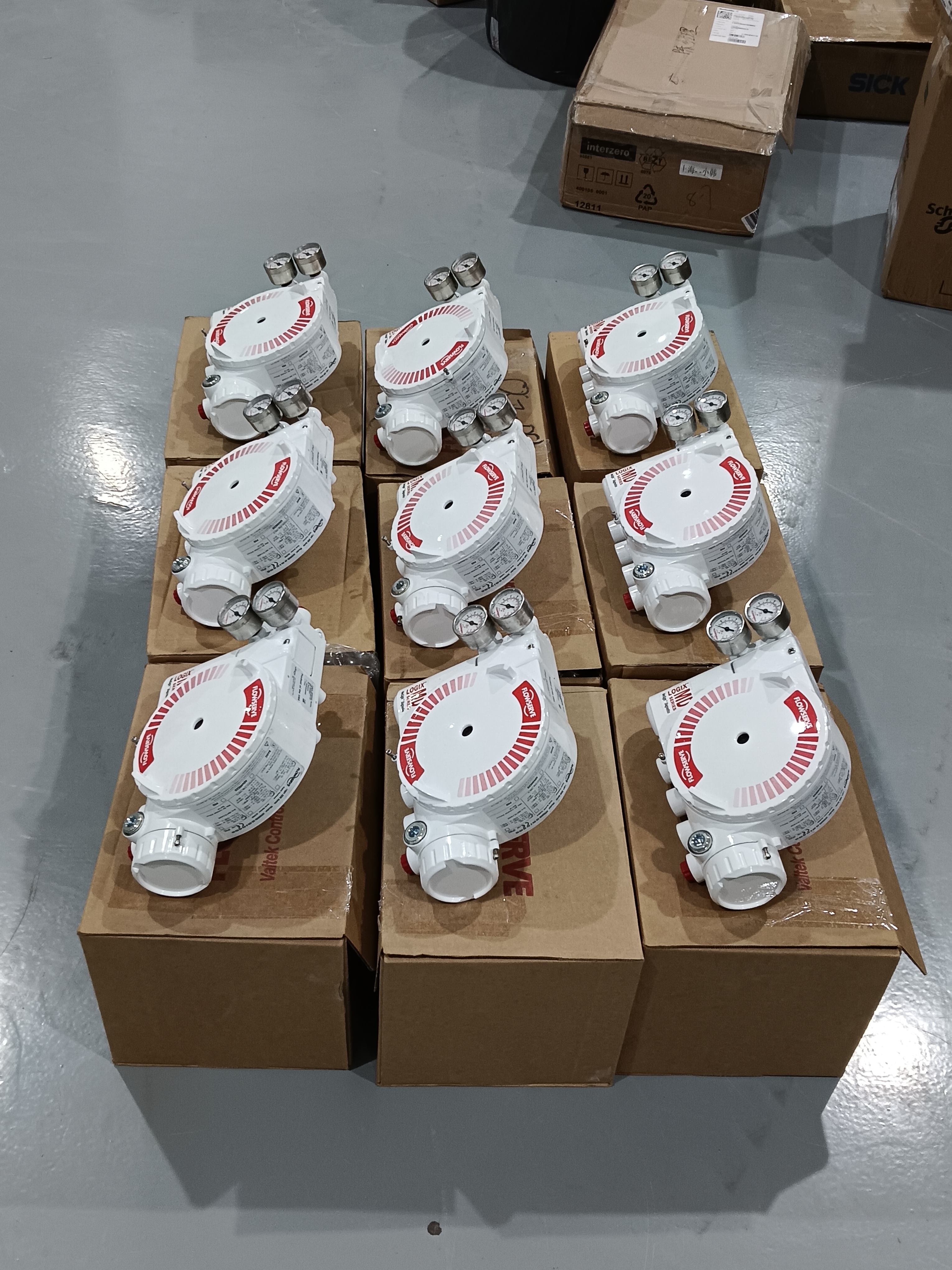

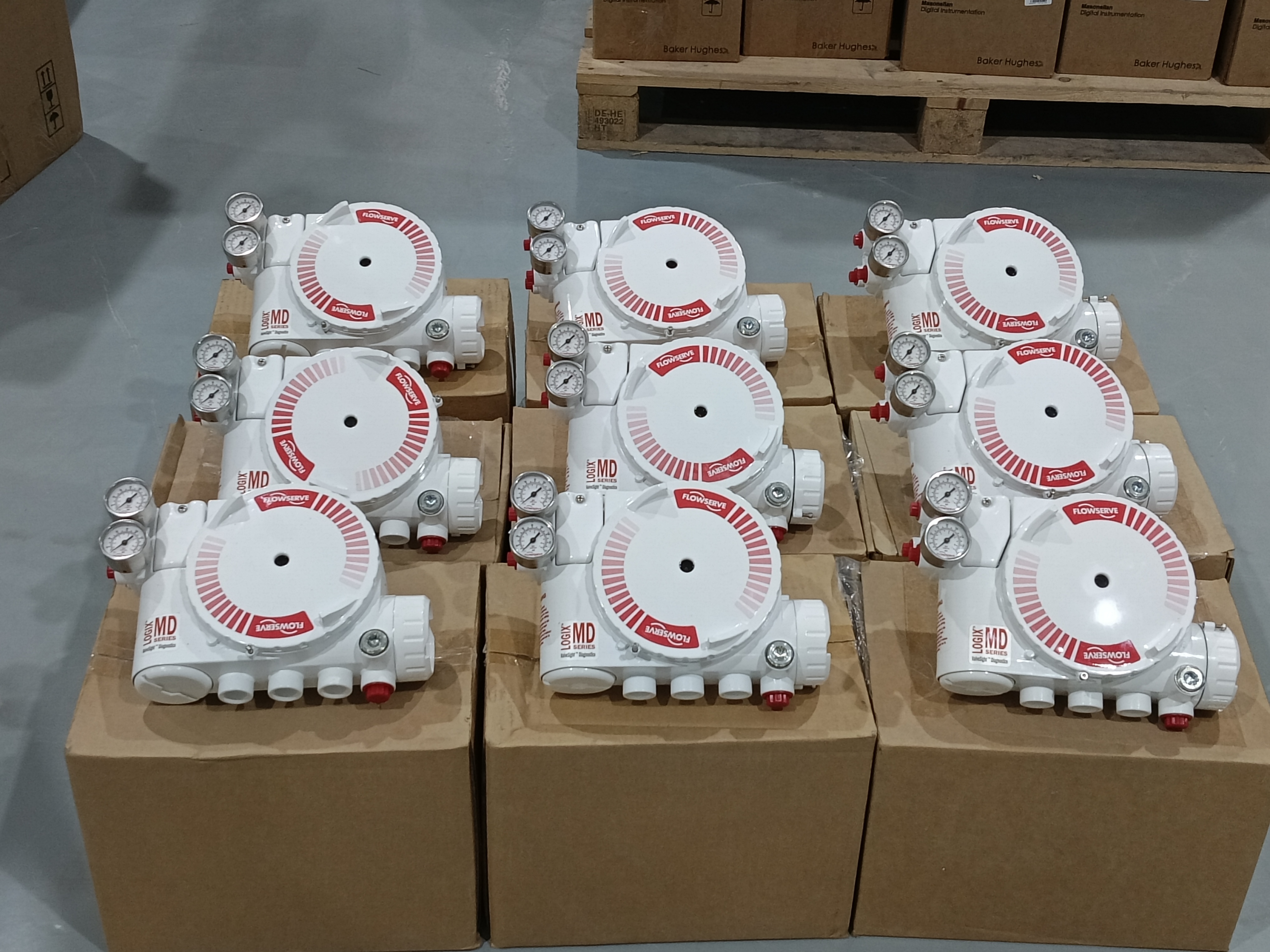

Το Flowserve Logix 3200MD είναι ένα ψηφιακό HART positioner βαλβίδας που χρησιμοποιεί state-of-the-art τεχνολογία πιέζο για να παρέχει ανώτερη απόδοση και αξιοπιστίαΕίναι ένας δισύρματος, 4-20mA εισερχόμενη ψηφιακή θέση βαλβίδας που λειτουργεί ένα ενεργοποιητή / βαλβίδα με βάση ένα αναλογικό σήμα εισόδου.

Το 3200MD μπορεί να ρυθμιστεί εύκολα χρησιμοποιώντας τα τοπικά κουμπιά, το χειροκίνητο HART και το λογισμικό SoftToolsΔιαθέτει τοπικά LED κατάστασης, τοπικά διακόπτες DIP / κουμπιά βαθμονόμησης και αυτόματη ρύθμιση με δυναμική επιλογή κέρδουςΟ εντοπιστής χρησιμοποιεί το HART 5 για επικοινωνία..

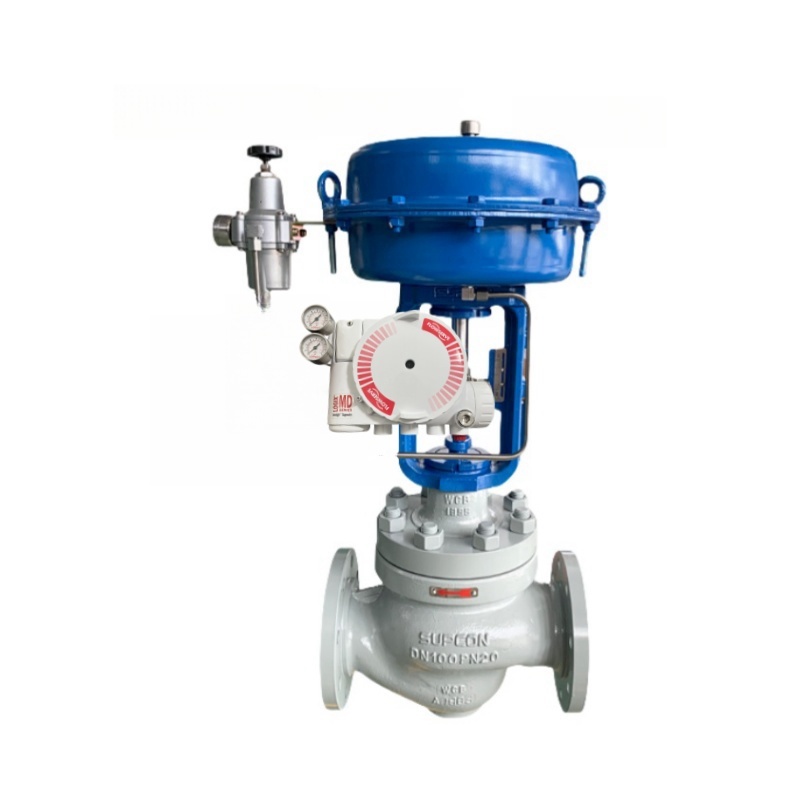

Η μονάδα υποστηρίζει τόσο διπλή δράση και μονόδραση ενεργοποιητές για γραμμικές και περιστρεφόμενες τοποθετήσειςΔεν είναι ευαίσθητος στις αλλαγές πίεσης τροφοδοσίας και μπορεί να χειριστεί πιέσεις τροφοδοσίας από 30 έως 150 psigΤο θήκον ανθεκτικό στις εκρήξεις είναι κατηγοριοποιημένο για την κατηγορία Ι, κατηγορία 1, ομάδες Β-Δ, Ex d IIB+H2, AEx d IIB+H2.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Flowserve Logix 3200MD χρησιμοποιείται σε πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, παραγωγή ενέργειας, επεξεργασία νερού και φαρμακευτικές βιομηχανίες.θέση βαλβίδας αντιδραστήρα, αυτοματισμός παράκαμψης τουρμπίνων και ρύθμιση ροής σε εγκαταστάσεις.

Κοινά Προβλήματα

• Δεν αναβοσβήνει το LEDΕλέγξτε αν το ρεύμα παροχής είναι τουλάχιστον 3,6 mA και ελέγξτε την πολικότητα.

• Ακανόνιστες επικοινωνίεςΕλέγξτε αν το εύρος ζώνης της τρέχουσας πηγής περιορίζεται στα 25Hz. Ελέγξτε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε ένα συμβατό εσωτερικό φράγμα ασφάλειας.

• Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολέςΗ μονάδα βρίσκεται σε ψηφιακή λειτουργία εντολών ή συνέβη σφάλμα βαθμονόμησης.

• Διάγνωση θέσης βαλβίδας όχι όπως αναμενότανΔείκτης θέσης που δεν τοποθετείται σε γωνία 180 μοιρών, στροφή που δεν έχει βαθμολογηθεί ή MPC ενεργός.

• Θέση με πλήρως ανοικτή ή κλειστή κίνησηΧτύπημα μη βαθμολογημένο, εσωτερικός βρόχος αισθητήρα Hall μη συνδεδεμένος, λάθος ρυθμισμένη ενέργεια αέρα ή αντιστροφή σωλήνα.

• Απαιτείται βαθμονόμηση τριβής: Δεν έχει εκτελεστεί βαθμονόμηση τριβής από την εργοστασιακή επαναφορά.

Εναλλακτικά μοντέλα

Η Flowserve Logix 3200MD είναι μια ώριμη ψηφιακή πλατφόρμα θέσης.,το Logix 3800 είναι εναλλακτικό μοντέλο στην ίδια οικογένεια προϊόντωνΓια εναλλακτικές λύσεις μεταξύ προμηθευτών, ελέγξτε την τοποθέτηση του ενεργοποιητή, την εμβέλεια ταξιδιού και το πρωτόκολλο επικοινωνίας πριν παραγγείλετε.
