Έξυπνος Ψηφιακός Ελεγκτής Βαλβίδας Neles ND9000 HART Fieldbus για Βαλβίδες Ελέγχου

Επισκόπηση προϊόντος

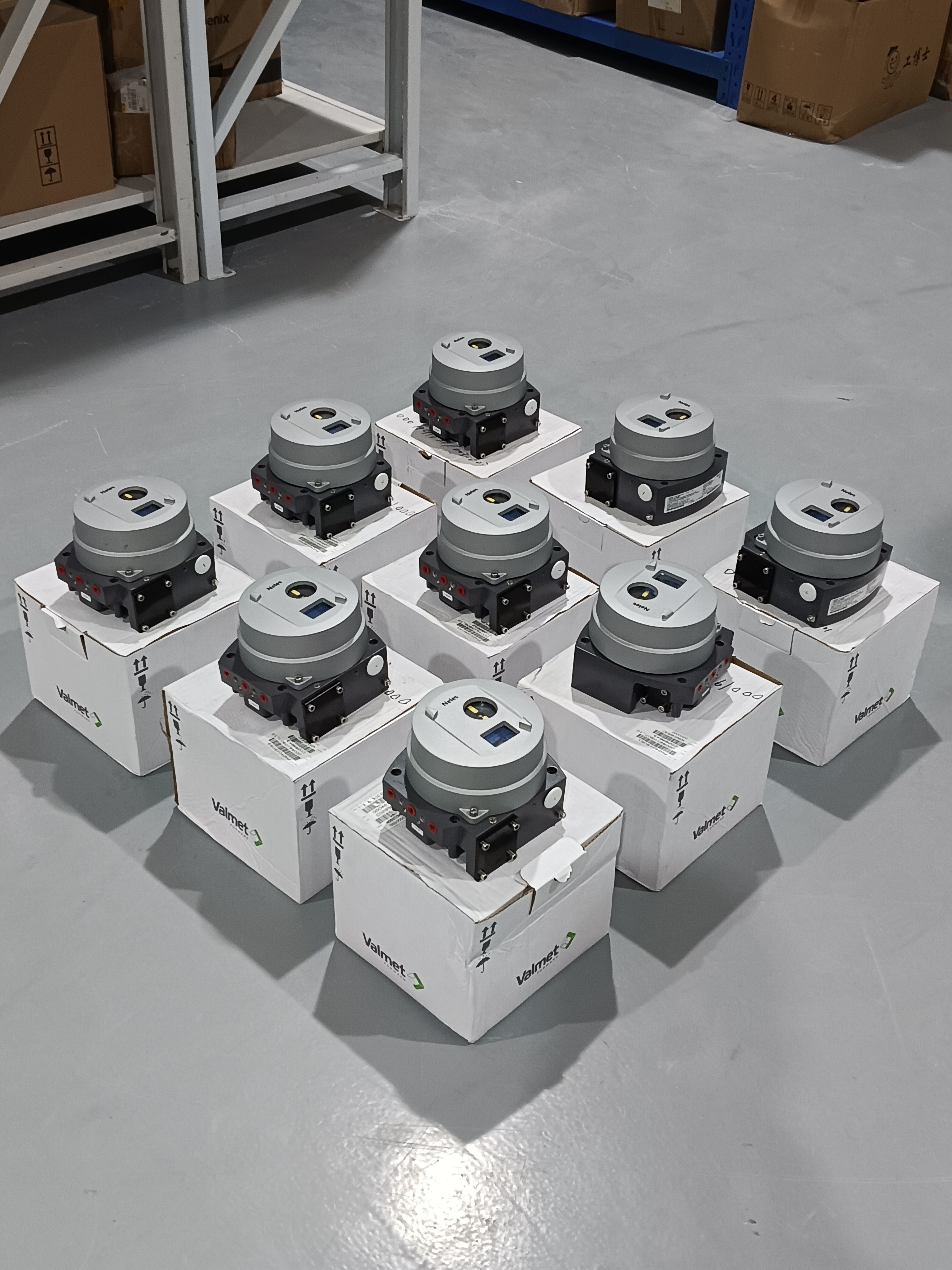

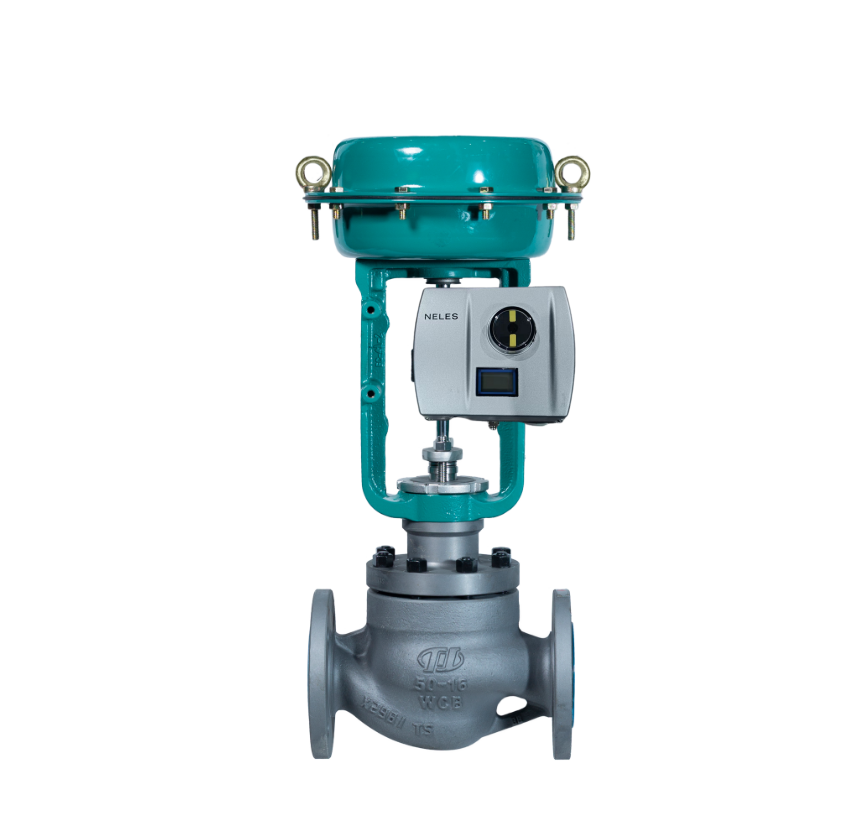

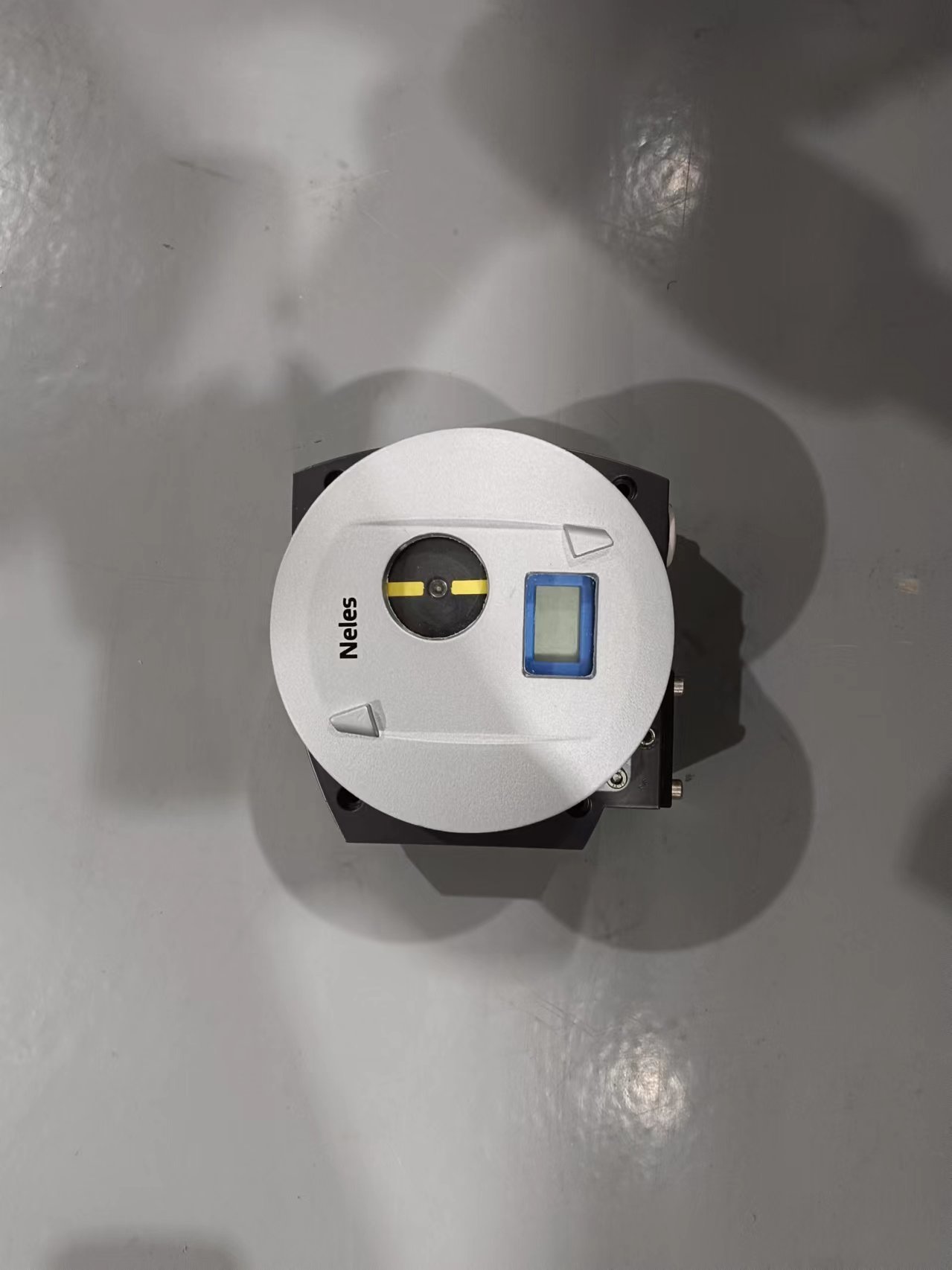

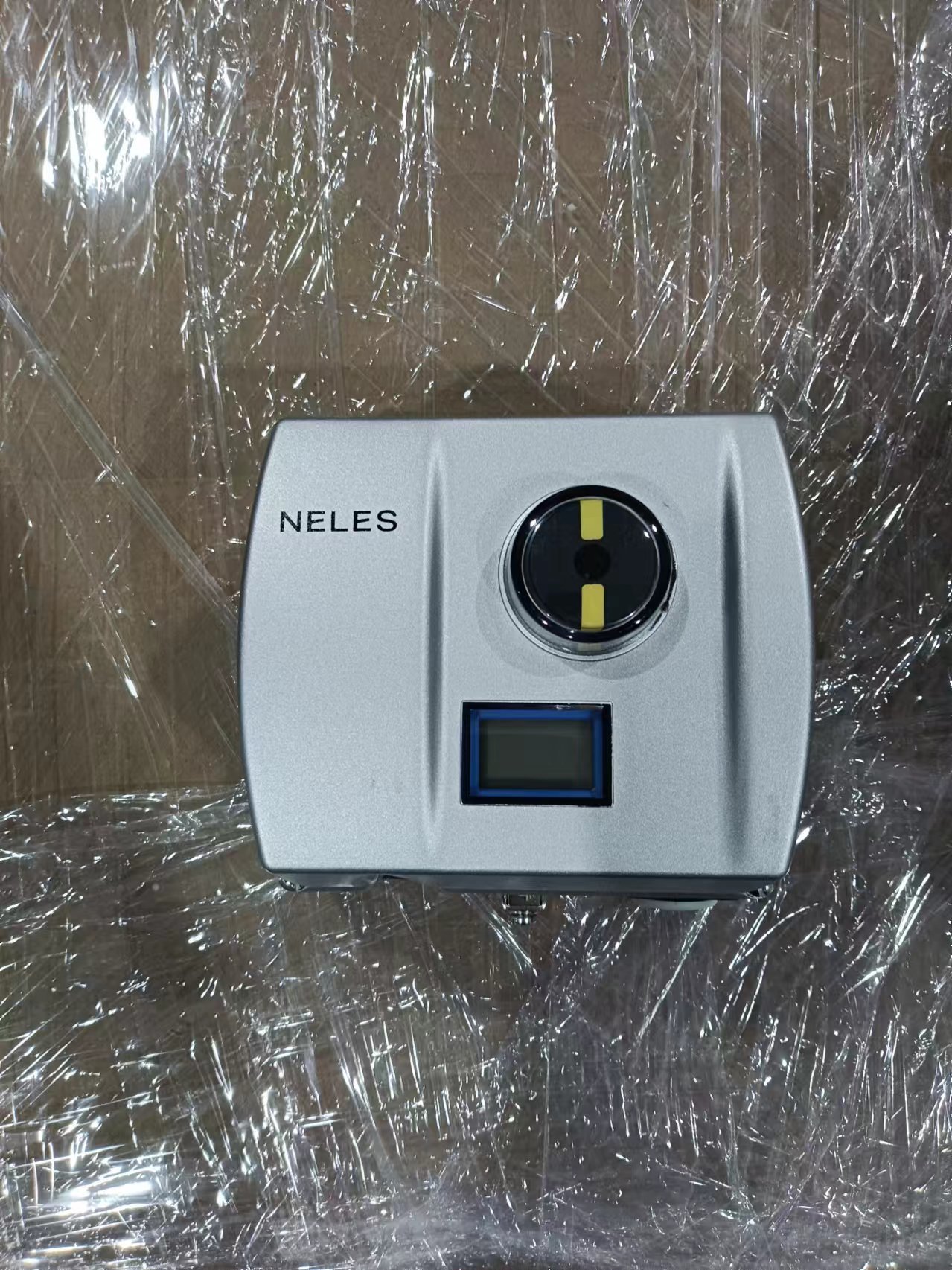

Το Neles ND9000 είναι ένας έξυπνος ελεγκτής βαλβίδων βασισμένος σε μικροελεγκτή, σχεδιασμένος για ακριβή έλεγχο πνευματικών ενεργοποιητών. Είναι μια συσκευή τροφοδοτούμενη από 4-20mA ή fieldbus που συγκρίνει συνεχώς το σήμα εντολής εισόδου με την πραγματική θέση της βαλβίδας και προσαρμόζει τον ενεργοποιητή ανάλογα. Το ND9000 έχει σχεδιαστεί για να λειτουργεί σε κάθε ενεργοποιητή βαλβίδας ελέγχου και σε όλους τους βιομηχανικούς τομείς.

Η μονάδα χρησιμοποιεί μέτρηση θέσης βαλβίδας χωρίς επαφή, οπότε δεν υπάρχουν μηχανικά φθειρόμενα μέρη στη διαδρομή ανάδρασης. Υποστηρίζει τόσο περιστροφικές όσο και γραμμικές βαλβίδες, και η ίδια συσκευή μπορεί να χρησιμοποιηθεί για μονοενεργούς και διπλοενεργούς ενεργοποιητές. Η θέση σε λειτουργία είναι απλή με τοπική διεπαφή χρήστη (LUI) ή απομακρυσμένη διαμόρφωση DTM/EDD. Μια λειτουργία βαθμονόμησης 1 σημείου επιτρέπει την εγκατάσταση σε βαλβίδες που βρίσκονται σε λειτουργία χωρίς να διαταράσσεται η λειτουργία.

Το ND9000 είναι πιστοποιημένο SIL 2 από την TÜV σύμφωνα με το IEC 61508. Διαθέτει ολοκληρωμένες διαγνωστικές λειτουργίες, συμπεριλαμβανομένων αυτο-διαγνωστικών, online διαγνωστικών, διαγνωστικών απόδοσης και διαγνωστικών επικοινωνίας. Η συσκευή αποθηκεύει έως και 8000 online συναγερμούς και υπενθυμίσεις συντήρησης με περίοδο διατήρησης δεδομένων 25 ετών. Οι προηγμένες διαγνωστικές λειτουργίες επιτρέπουν στους χειριστές να παρακολουθούν την τριβή της βαλβίδας, τη δύναμη του ελατηρίου και την κατάσταση φθοράς για προγνωστική συντήρηση.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Neles ND9000 χρησιμοποιείται σε πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, παραγωγή ενέργειας, χαρτοπολτό και χαρτί, εξόρυξη και γενική βιομηχανική αυτοματοποίηση. Βασικές εφαρμογές περιλαμβάνουν τον έλεγχο αγωγών και ενεργοποιητών, την τοποθέτηση βαλβίδων αντιδραστήρων, την αυτοματοποίηση παράκαμψης στροβίλων, τη ρύθμιση ροής και τον έλεγχο επίπλευσης εξόρυξης. Η συσκευή μπορεί να ενσωματωθεί με όλα τα κύρια συστήματα DCS και υποστηρίζει κιτ στήριξης για οποιουσδήποτε ενεργοποιητές τρίτων κατασκευαστών. Διατίθενται εκδόσεις εγκεκριμένες για ναυτιλία για υπεράκτιες εφαρμογές.

Συνήθη Προβλήματα

• Αποτυχία Βαθμονόμησης Λόγω Θέσης Βαλβίδας Εκτός Εύρους: Ελέγξτε την πίεση τροφοδοσίας αέρα. Για διπλοενεργούς ενεργοποιητές, ρυθμίστε την πίεση περίπου 10 PSI κάτω από την αναμενόμενη ελάχιστη τροφοδοσία. Για μονοενεργούς ενεργοποιητές, μην υπερβαίνετε την ονομαστική πίεση του ενεργοποιητή. Επαληθεύστε ότι το κλιπ H στον μοχλό ανάδρασης είναι επίπεδο, ευθύ και ευθυγραμμισμένο με τον άξονα ανάδρασης της βαλβίδας — η κακή ευθυγράμμιση προκαλεί μη γραμμικά σφάλματα ανάδρασης.

• ERR / Διαδρομή Πολύ Μικρή: Ο τοποθετητής ανίχνευσε ότι η αλλαγή γωνίας του φυσικού άξονα ανάδρασης δεν έφτασε το ελάχιστο όριο ηλεκτρικής μέτρησης κατά τη διάρκεια του Autotune. Ελέγξτε την τοποθέτηση και την ευθυγράμμιση της σύνδεσης ανάδρασης.

• ERR / Απόκλιση Ελέγχου: Η θέση της βαλβίδας αποκλίνει από το σημείο ρύθμισης πέρα από το διαμορφωμένο όριο. Ελέγξτε για κόλλημα της βαλβίδας, αυξημένη τριβή ή προβλήματα τροφοδοσίας αέρα.

• Προειδοποίηση Ανίχνευσης Κυνηγιού: Ανιχνεύθηκε ταλάντωση βαλβίδας. Αλλάξτε το επίπεδο απόδοσης σε λιγότερο επιθετικό για να σταθεροποιήσετε τη βαλβίδα. Επαληθεύστε ότι η χωρητικότητα της βαλβίδας σωλήνα είναι επαρκής για τον ενεργοποιητή.

• Αποτυχία Βαθμονόμησης Θέσης: Επαληθεύστε τις παραμέτρους διαμόρφωσης και την τοποθέτηση του ελεγκτή. Ελέγξτε ότι ο άξονας του ελεγκτή είναι σωστά ευθυγραμμισμένος.

• Βλάβη Αισθητήρα Θερμοκρασίας: Αποτυχία μέτρησης θερμοκρασίας. Η ακρίβεια των μετρήσεων μειώνεται. Αντικαταστήστε τη συσκευή ND στην επόμενη ευκαιρία συντήρησης.

• Πίεση Τροφοδοσίας Εκτός Ορίων: Η πίεση τροφοδοσίας υπερέβη τις καθορισμένες συνθήκες λειτουργίας. Ελέγξτε τον ρυθμιστή τροφοδοσίας αέρα και την έξοδο του συμπιεστή.

Μοντέλα Αντικατάστασης

Το Neles ND9000 είναι μια ώριμη πλατφόρμα έξυπνου ελεγκτή βαλβίδων. Για παλαιότερες εγκαταστάσεις, οι τοποθετητές της σειράς ND7000 είναι άμεσοι προκάτοχοι — το ND9000 λειτουργεί ως λειτουργική αναβάθμιση με βελτιωμένες διαγνωστικές λειτουργίες και επιλογές fieldbus. Τα ND9103HX8T και ND9106HX8T είναι συγκεκριμένες παραλλαγές μοντέλων εντός της σειράς ND9000 που προσφέρουν βελτιωμένη πιστοποίηση αντιεκρηκτικής προστασίας. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
