Ηλεκτροπνευματική θέση βαλβίδας HART 4-20mA για βαλβίδες ελέγχου

Επισκόπηση του προϊόντος

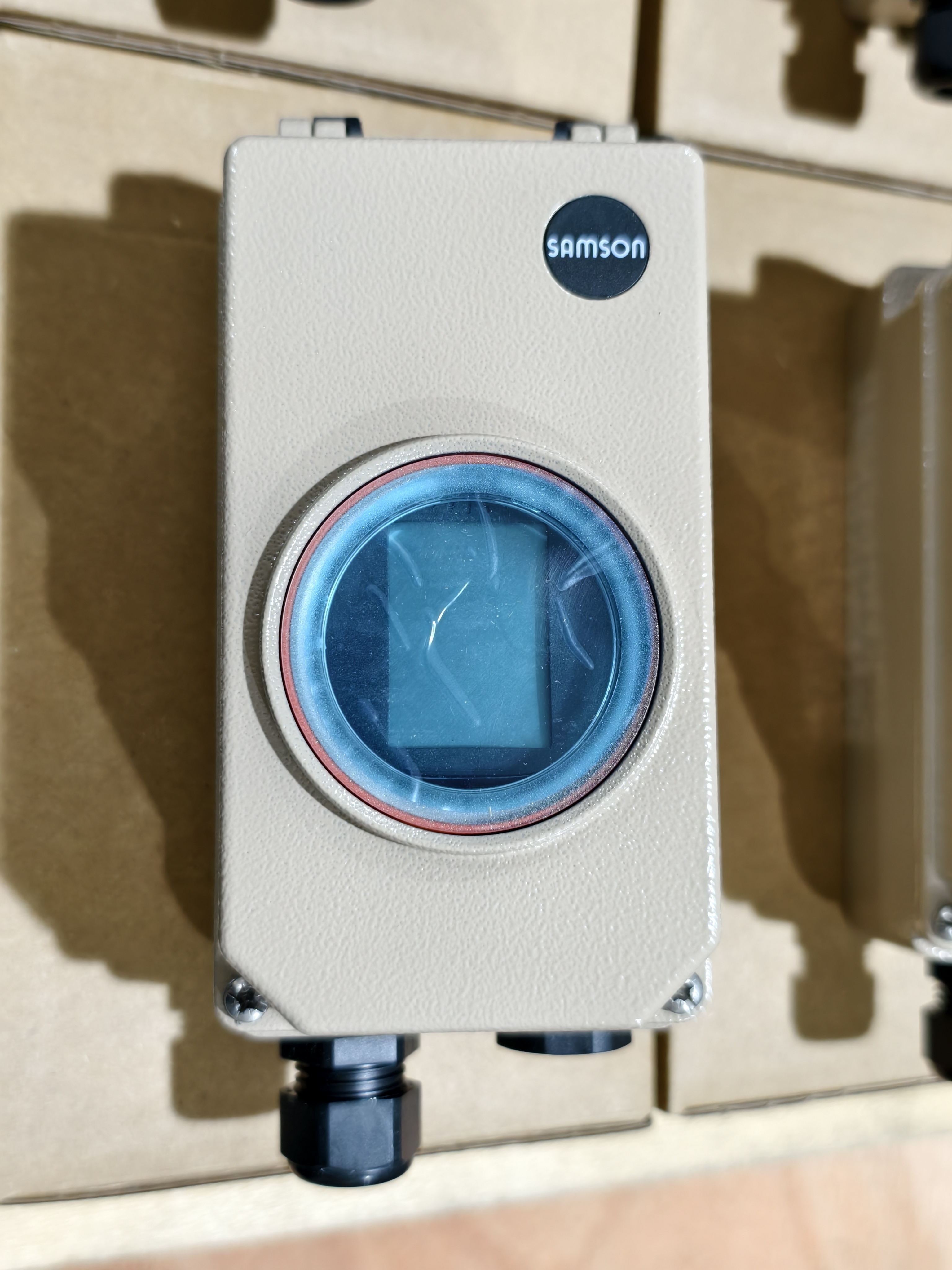

Ο Samson 3730-3 είναι ένας ηλεκτροπνευματικός τοποθετητής βαλβίδων με επικοινωνία HART®, σχεδιασμένος για τοποθέτηση σε βαλβίδες ελέγχου.Είναι ένας μονόδραστος ή διπλόδραστος τοποθετητής που συγκρίνει το εισερχόμενο σήμα ελέγχου από το σύστημα ελέγχου με την πραγματική κίνηση της βαλβίδας ή τη γωνία περιστροφής., τότε εκπέμπει ένα αντίστοιχο πνευματικό σήμα στον κινητήρα.

Ο τοποθετητής είναι αυτοκαθαρισμένος και προσαρμόζεται αυτόματα στην βαλβίδα ελέγχου και στον πνευματικό ενεργοποιητή.Έτσι δεν επηρεάζεται από τη μηχανική φθορά του κιβωτίου.Η μονάδα προσφέρει τέσσερις διαφορετικές λειτουργίες εκκίνησης για αυτόματη εκκίνηση.συμπεριλαμβανομένου ενός τρόπου "Sub" (αντικατάστασης) που επιτρέπει τον εντοπιστή να ξεκινήσει σε περίπτωση έκτακτης ανάγκης ενώ το εργοστάσιο λειτουργεί χωρίς να μετακινείται η βαλβίδα.

Όλα τα παραμέτρους αποθηκεύονται σε μη πτητική μνήμη EEPROM, προστατευμένη από διακοπή ρεύματος. Το σύστημα δύο καλωδίων έχει μικρό ηλεκτρικό φορτίο 410 Ω.Η οθόνη LCD μπορεί να διαβαστεί σε οποιαδήποτε θέση τοποθέτησης χάρη σε μια περιστρεφόμενη κατεύθυνση ανάγνωσης.Η ρύθμιση γίνεται μέσω μιας απλής λειτουργίας με ένα κουμπί, με βάση το μενού, ή μέσω υπολογιστή χρησιμοποιώντας το λογισμικό TROVIS-VIEW μέσω της σειριακής διεπαφής SSP.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Samson 3730-3 χρησιμοποιείται σε χημικές και πετροχημικές επεξεργασίες, ηλεκτροπαραγωγή, χαρτοπολτό και χαρτί, και γενική βιομηχανική αυτοματοποίηση.Προκλητικές περιβαλλοντικές συνθήκες.Η ολοκληρωμένη διαγνωστική EXPERTplus επιτρέπει την προβλεπτική συντήρηση των βαλβίδων ελέγχου.

Κοινά Προβλήματα

• Λάθος εκκίνησηςΕλέγξτε αν η πίεση τροφοδοσίας είναι εντός των 1,4 έως 7 bar. Ελέγξτε αν ο αισθητήρας ταξιδιού είναι σωστά συνδεδεμένος και αν η βαλβίδα δεν έχει κολλήσει.

• Μηδενικό σφάλμα βαθμονόμησης.Το σημείο μηδέν είναι εκτός εμβέλειας. Ελέγξτε την τοποθέτηση και επανεκκινήστε τον εντοπιστή.

• Λάθος κατάστασης επικοινωνίας: Ελέγξτε την καλωδίωση επικοινωνίας HART. Ελέγξτε αν η αντίσταση φορτίου είναι εντός των προδιαγραφών (410 Ω). Ελέγξτε για σφάλματα υπερέκτασης, σχηματισμού ή ισοτιμίας στο απόθεμα ασφαλείας επικοινωνίας.

• Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδουΕλέγξτε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Ελέγξτε ότι η συσκευή είναι στη σωστή λειτουργία.

• Η βαλβίδα δεν φτάνει στην τελική θέση.Ελέγξτε για διαρροές αέρα στους σωλήνες και τον κινητήρα.

• Απάτη αισθητήρα θερμοκρασίαςΗ μέτρηση θερμοκρασίας απέτυχε. Η ακρίβεια της διάγνωσης μπορεί να μειωθεί. Επικοινωνήστε με την υπηρεσία αντικατάστασης.

Εναλλακτικά μοντέλα

Το Samson 3730-3 θα διακοπεί στο εγγύς μέλλον.Τρόβις 3730-3., το οποίο είναι η επόμενη γενιά έξυπνος τοποθετητής με επικοινωνία HART® 7 και βελτιστοποιημένη EXPERTplus διαγνωστική βαλβίδας.Το TROVIS 3730-3 διαθέτει έναν ασύνδετο εσωτερικό αισθητήρα θέσης, η κατανάλωση αέρα είναι η μισή της προηγούμενης έκδοσης, και χρησιμοποιεί τα ίδια μέρη τοποθέτησης με την σειρά 373x.Άλλα μοντέλα της σειράς περιλαμβάνουν το 3730-4 (Profibus) και το 3730-5 (Foundation Fieldbus).Η σειρά Neles ND9000 και η σειρά Masoneilan SVI-II αναφέρονται συχνά ως άμεσοι ανταγωνιστές..
