Spirax Sarco SP7 Έξυπνος Ελεγκτής Θέσης Βαλβίδας με HART 4-20mA για Ενεργειακά Αποδοτικές Βαλβίδες Ελέγχου και Στήριξη NAMUR

Επισκόπηση του προϊόντος

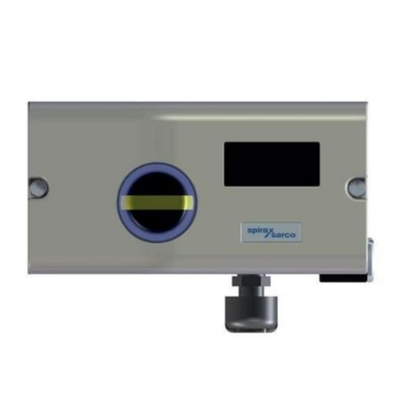

Το Spirax Sarco SP7 είναι ένας έξυπνος, ηλεκτρονικά ρυθμιζόμενος ηλεκτροπνευματικός τοποθετητής βαλβίδων σχεδιασμένος για τοποθέτηση σε πνευματικούς γραμμικούς ή περιστρεφόμενους ενεργοποιητές που συμμορφώνονται με το NAMUR.Διασφαλίζει την ακριβή αναλογικότητα μεταξύ της ροής της βαλβίδας και του ηλεκτρικού σήματος εισόδου (mA) στον τοποθετητή.

Η μονάδα SP7-1* έχει χυτοειδή αλουμινένιο περίβλημα που έχει υποβληθεί σε επεξεργασία για εξωτερική εγκατάσταση.Ο ελεγκτής θέσης μπορεί να παρέχεται με ή χωρίς εξοπλισμό τοποθέτησης και με ή χωρίς τετράγωνο μετρητή πίεσηςΤο σύστημα λειτουργεί με ένα σήμα ελέγχου σε mA και πίεση παροχής αέρα από 1,4 έως 6 bar.

Το SP7-10 περιλαμβάνει μια τοπική διεπαφή επικοινωνίας (LCI) ως πρότυπο, με προαιρετική μονάδα επικοινωνίας HART για επικοινωνία μέσω του σήματος 20mA.Το SP7-11 προσφέρει μια PROFIBUS PA μονάδαΜια ψηφιακή είσοδος μπορεί να ενεργοποιήσει τις λειτουργίες του συστήματος ελέγχου, και μια ψηφιακή έξοδος εκδίδει συλλογικά μηνύματα (σήμα συναγερμού / σφάλματα).Το SP7 είναι ένας από τους πιο ενεργειακά αποδοτικούς τοποθετητές που υπάρχουν., με μέγιστη κατανάλωση αέρα σταθερής κατάστασης 0,015 SCFM, έως και 50 φορές πιο αποδοτική από παρόμοιους ηλεκτροπνευματικούς τοποθετητές.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Spirax Sarco SP7 χρησιμοποιείται σε συστήματα ελέγχου ατμού, θέρμανσης και ψύξης διεργασιών, κοινών υπηρεσιών τροφίμων και ποτών, φαρμακευτικού καθαρού ατμού και γενικού ελέγχου βαλβίδων βιομηχανίας.Είναι κατάλληλο για εφαρμογές όπου η αξιόπιστη ψηφιακή τοποθέτηση και η ενεργειακή απόδοση είναι απαραίτητες.Ο τοποθετητής μπορεί να χρησιμοποιηθεί με οποιονδήποτε ενεργοποιητή που συμμορφώνεται με το NAMUR, συμπεριλαμβανομένων των ενεργοποιητών σειράς Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, και TN2000.

Κοινά Προβλήματα

• Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση του αέρα παροχής εντός των 1,4~6 bar. Ελέγξτε αν οι πνευματικές συνδέσεις είναι ασφαλείς. Ελέγξτε αν η ποιότητα της παροχής αέρα πληροί το πρότυπο ISO 8573-1:2010 Τάξη 3:3:3.

• Η θέση της βαλβίδας δεν ταιριάζει με το σήμα εισόδου: Ελέγξτε τη ρύθμιση της χαρακτηριστικής καμπύλης. Ελέγξτε αν η κατεύθυνση λειτουργίας είναι ορθά ρυθμισμένη. Επανακαθορίστε το μηδενικό σημείο.

• Αργή ανταπόκριση βαλβίδαςΕλέγξτε την πίεση του αερίου τροφοδοσίας και το φίλτρο.

• Λάθος 10 (διακοπή τροφοδοσίας): Η παροχή ενέργειας διακόπηκε για τουλάχιστον 20 ms. Ο κινητήρας μεταφέρεται στην ασφαλή θέση. Μετά από περίπου 5 δευτερόλεπτα, ο ρυθμιστής θέσης επαναπροσαρμόζεται αυτόματα.

• ΕΛΛΟ 11 (λάθος RAM)Μετά από περίπου 5 δευτερόλεπτα, ο εντοπιστής θέσης επαναπροσαρμόζεται αυτόματα και η μνήμη RAM επαναπροσδιορίζεται.

• SENS_ERR (αποτυχής αισθητήρας θέσης)Ο αισθητήρας θέσης είναι ελαττωματικός.

• ΑΛΑΜΜΟ 1 (διαρροή ανάμεσα στον εντοπιστή και τον κινητήρα): Ελέγξτε για διαρροές τους αεραγωγούς σωλήνες και τα εξαρτήματα.

• ΑΛΑΜΜΑ 2 (Κατάσταση ρεύματος εκτός εύρους)Ελέγξτε την πηγή σήματος εισόδου και την καλωδίωση.

Εναλλακτικά μοντέλα

Το Spirax Sarco SP7 είναι μια πλατφόρμα έξυπνης τοποθέτησης της τρέχουσας γενιάς.προσφέροντας προηγμένη διάγνωση βαλβίδων με μακροπρόθεσμες τάσεις δεδομένων για τη συγκριτική αξιολόγηση της τρέχουσας απόδοσης βαλβίδας έναντι νέας βαλβίδας ελέγχουΓια παλαιότερες εγκαταστάσεις, το SP7 χρησιμεύει ως αναβάθμιση από τους παλαιότερους τοποθετητές της σειράς Spirax Sarco EP5/EP6 και τους τοποθετητές μόνο με πνευματικό σύστημα.εμβέλεια ταξιδιού, και πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
