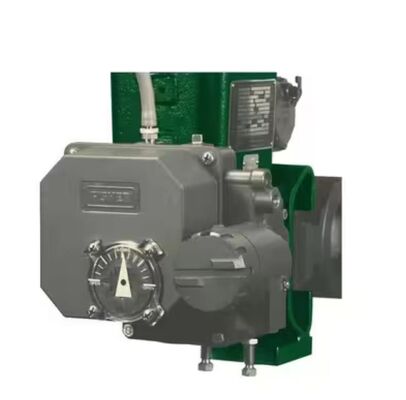

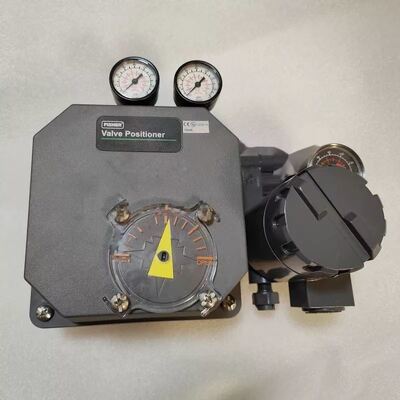

Ηλεκτροπνευματικός Ελεγκτής Θέσης Βαλβίδας Fisher 3720 με Σήμα 4-20mA, Ανθεκτικό στη Διάβρωση Κράμα Αλουμινίου και Αντιστρέψιμη Δράση στο Πεδίο

Επισκόπηση του προϊόντος

Ο Fisher 3720 είναι ένας ηλεκτροπνευματικός τοποθετητής βαλβίδων σχεδιασμένος για χρήση με διαφραγμούς ή περιστρεφόμενους κινητήρες έμβολο.Αποτελείται από ένα 3710 πνευματικό συσκευαστή θέσης σε συνδυασμό με έναν 3722 ηλεκτροπνευματικό μετατροπέαΟ μετατροπέας λαμβάνει ένα σήμα εισόδου 4-20 mA DC και παράγει μια αναλογική πνευματική έξοδο (0,2 έως 1,0 bar / 3 έως 15 psig) που οδηγεί το στάδιο του πνευματικού τοποθετητή.

Το 3720 μπορεί να χρησιμοποιηθεί σε διαμορφώσεις με μία ή δύο δράσεις. Η δράση μπορεί να αλλάξει μεταξύ άμεσης και αντίστροφης δράσης στο πεδίο.Η αρθρωτή κατασκευή επιτρέπει τη μετατροπή ενός 3710 pneumatic positioner σε ηλεκτροπνευματική μονάδα 3720 προσθέτοντας τον 3722 μετατροπέα.

Ο τοποθετητής χρησιμοποιεί δοκιμασμένη τεχνολογία βαλβίδας τροχιάς για ακριβή, γρήγορη απόκριση λειτουργίας με υψηλή διάρκεια κύκλου ζωής.και τα υλικά συμπίεσης επιλέγονται για σκληρά περιβάλλονταΜε χαμηλό χαλκό αλουμινίου για αντοχή στη διάβρωση.το 3720 μπορεί να χρησιμοποιηθεί σε εφαρμογές χαμηλής και υψηλής θερμοκρασίας, καθώς και στη μεταποίηση τροφίμων και ποτών, φαρμακευτικών προϊόντων και καπνού όπου απαιτούνται ειδικά υλικά.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Η Fisher 3720 χρησιμοποιείται στον γενικό έλεγχο βιομηχανικών διεργασιών, συμπεριλαμβανομένης της χημικής επεξεργασίας, της παραγωγής ενέργειας, του χαρτοπολτού και άλλων βιομηχανιών που απαιτούν αξιόπιστη τοποθέτηση περιστροφικών βαλβίδων.Με σφραγίδες EPDM, μπορεί επίσης να εξυπηρετήσει εφαρμογές τροφίμων και ποτών, φαρμακευτικών προϊόντων και καπνού.

Κοινά Προβλήματα

• Δεν υπάρχει σήμα εξόδου με παρουσία εισόδουΕλέγξτε αν έχει φουσκώσει.

• Αργή ή μη φυσιολογική πίεση εξόδουΕλέγξτε την πίεση τροφοδοσίας εντός των προδιαγραφών.

• Κακή γραμμική ανταπόκρισηΕλέγξτε τη θέση του μηχανισμού ρύθμισης εύρους.

• Ο εντοπιστής θέσης δεν ανταποκρίνεται.Ελέγξτε αν ο μετατροπέας λαμβάνει το σήμα 4-20 mA.

• Διαρροή αέρα: Ελέγξτε αν τα δαχτυλίδια, οι σφραγίδες και το διάφραγμα είναι φθαρμένα.

Εναλλακτικά μοντέλα

Το Φίσερ 3720 είναι μια ώριμη ηλεκτροπνευματική πλατφόρμα θέσης για σύγχρονη ψηφιακή επικοινωνία και προηγμένη διάγνωση.οι ψηφιακοί ελεγκτές βαλβίδων Fisher DVC6200 ή DVC2000 είναι οι εναλλακτικές λύσεις τρέχουσας γενιάςΓια τις παλαιότερες εγκαταστάσεις, το 3720 χρησιμεύει ως άμεση αντικατάσταση του 3710 pneumatic positioner όταν απαιτείται ηλεκτρική είσοδος.εμβέλεια ταξιδιού, και συμβατότητα σήματος εισόδου πριν από την παραγγελία.
