Επικεφαλής του οχήματος

Επισκόπηση του προϊόντος

ΗΕπικεφαλής των συσκευών για την προετοιμασία και την εκτέλεση των δοκιμώνείναι ηλεκτροπνευματικές συσκευές τοποθέτησης βαλβίδων που έχουν σχεδιαστεί για τον έλεγχο της ροής των βαλβίδων ελέγχου pneumatic σύμφωνα με ένα σήμα εισόδου συνεχούς ρεύματος 4·20 mA.

Ο χειριστής θέσης λαμβάνει το σήμα ελέγχου από σύστημα ελέγχου, DCS ή πηγή σήματος και ρυθμίζει την πίεση του αέρα που τροφοδοτείται από τον κινητήρα της βαλβίδας.Αυτό επιτρέπει στον ενεργοποιητή και την βαλβίδα να ακολουθήσουν την απαιτούμενη θέση εισόδου.

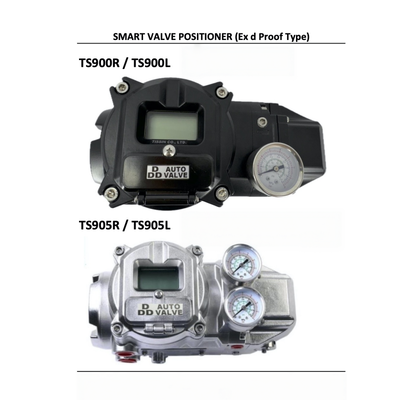

Το TS900 και το TS905 μοιράζονται τις ίδιες βασικές προδιαγραφές ελέγχου.Το TS900 χρησιμοποιεί ένα αλουμινένιο χυτοσυσκευασμένο σώμα, ενώ το TS905 χρησιμοποιεί ανοξείδωτο χάλυβα 316.Ως εκ τούτου, η έκδοση TS905 είναι κατάλληλη για έργα όπου απαιτείται θήκη από ανοξείδωτο χάλυβα.

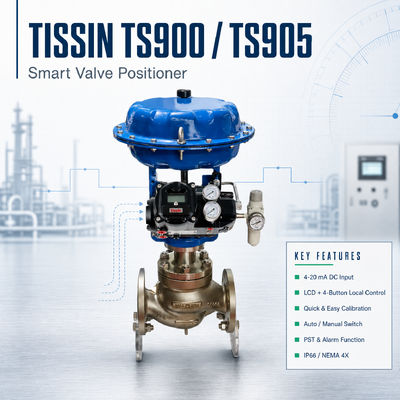

Η σειρά περιλαμβάνει οθόνη LCD και τέσσερα τοπικά κουμπιά για τη ρύθμιση και τη λειτουργία.οι λειτουργίες συναγερμού και ένας διακόπτης αυτόματης/χειροκίνητης λειτουργίας περιλαμβάνονται στον σχεδιασμό του προϊόντοςΟ τοποθετητής χρησιμοποιεί επίσης μια πιλοτική βαλβίδα μεγάλης ροής για την υποστήριξη της ταχύτερης απόκρισης της βαλβίδας.

Τεχνικές προδιαγραφές

Προαιρετικές λειτουργίες:Ο διακόπτης θέσης 2 καλωδίων HART 7 με παροχή συνεχούς ρεύματος 9 ̊30 V και ο διακόπτης συναγερμού με παροχή συνεχούς ρεύματος 9 ̊30 V διατίθενται ανάλογα με τη διαμόρφωση.

Βιομηχανία εφαρμογών

Οι TS900 και TS905 χρησιμοποιούνται με αεραμικές βαλβίδες ελέγχου σε συστήματα ελέγχου βιομηχανικών διεργασιών.

Οι τυπικοί τομείς εφαρμογής περιλαμβάνουν:

• Επεξεργασία πετρελαίου και φυσικού αερίου

• Πετροχημικές εγκαταστάσεις

• Χημική μεταποίηση

• Παραγωγή ενέργειας

• Επεξεργασία νερού και λυμάτων

• Αυτοματοποίηση βιομηχανικών διαδικασιών

• Συστήματα γενικών αεραγωγών βαλβίδων ελέγχου

Η επιλογή μεταξύ του TS900 και του TS905 θα πρέπει να βασίζεται στο περιβάλλον εγκατάστασης, στις απαιτήσεις για το κτίριο, στη διαμόρφωση της βαλβίδας και στις προδιαγραφές του σχεδίου.

Κοινά Προβλήματα

Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα 4·20 mA

Ο τοποθετητής απαιτεί ένα σήμα εισόδου 4 ̇ 20 mA DC, επομένως η πηγή σήματος και η καλωδίωση πρέπει να ελέγχονται πριν από τη μηχανική αντιμετώπιση προβλημάτων.

Η θέση της βαλβίδας δεν είναι σωστή

Ελέγξτε τη σύνδεση του ενεργοποιητή, τον μοχλό ανατροφοδότησης και τις ρυθμίσεις βαθμονόμησης.

Η έξοδος αέρα δεν είναι επαρκής

Ελέγξτε την πίεση τροφοδοσίας αέρα του οργάνου και την ποιότητα του αέρα.

Η αντίδραση της βαλβίδας είναι αργή

Ο ελεγκτής θέσης χρησιμοποιεί μια πιλοτική βαλβίδα μεγάλης ροής, αλλά η συνολική απόκριση εξαρτάται επίσης από τον ελεγκτή, την βαλβίδα και το σύστημα αέρα.

Η λειτουργία HART δεν είναι διαθέσιμη

Η διαμόρφωση HART είναι προαιρετική. Εάν απαιτείται επικοινωνία HART, επιβεβαιώστε ότι ο προμηθευόμενος εντοπιστής θέσης είναι η έκδοση HART πριν από την εγκατάσταση.

Εναλλακτικά μοντέλα

Για τα έργα αντικατάστασης, τα TS900 και TS905 μπορούν να εξεταστούν για εφαρμογές πνευματικών ελεγκτικών βαλβίδων θέσης όπου το απαιτούμενο σήμα, η παροχή αέρα,η διάταξη κίνησης και τοποθέτησης είναι συμβατές.

Τα δύο μοντέλα δεν πρέπει να αντιμετωπίζονται ως πανομοιότυπα μηχανικά υποκατάστατα σε κάθε εφαρμογή.

Κατά την αντικατάσταση ενός υφιστάμενου ελεγκτή θέσης, επιβεβαιώστε:

• Υφιστάμενο μοντέλο τοποθετητή

• Τύπος βαλβίδας

• Τύπος ενεργοποιητή

• Γραμμική ή περιστρεφόμενη λειτουργία

• Δρόμος ή περιστροφή βαλβίδας

• Σημείο εισόδου

• Πίεση αέρα στο όργανο

• Διαταγή τοποθέτησης

• Σύνδεση ανάδρασης

• Απαιτήσεις για την απόκρυψη εκρήξεων

• Απαιτηση HART

• Απαιτούμενη θέση μεταδότης

Γιατί Να Αγοράζετε Από Εμάς;

Υποστήριξη επιλογής μοντέλου

Μπορούμε να σας βοηθήσουμε να ελέγξετε τη διαμόρφωση TS900 ή TS905 σύμφωνα με τις πληροφορίες βαλβίδας και ενεργοποιητή που παρέχονται.

Αντικαταστατικό

Για τα σχέδια αντικατάστασης συσκευών θέσης, παρέχετε τις πληροφορίες του υπάρχοντος μοντέλου ή της πινακίδας ονομασίας.

Κατηγορία προϊόντων αυτοματισμού βαλβίδων

Παρέχουμε επίσης βαλβίδες ελέγχου, ενεργοποιητές, συσκευές θέσης βαλβίδων και εργαλεία διεργασίας για έργα βιομηχανικής αυτοματοποίησης.

Προμήθειες έργων

Για παραγγελίες έργων, μπορούμε να συντονίσουμε την επιλογή προϊόντων, την προσφορά, την επιβεβαίωση ποσότητας και τη διεθνή παράδοση.

Έλεγχος διαμόρφωσης πριν από την παραγγελία

Για τις παραγγελίες TS900/TS905, συνιστούμε να επιβεβαιώσετε το σήμα, τη ροή της βαλβίδας, τον τύπο ενεργοποιητή, την τοποθέτηση και τις προαιρετικές λειτουργίες πριν από την αποστολή.

Αποθέματα & Χρόνος παράδοσης

Η διαθεσιμότητα των αποθεμάτων εξαρτάται από τη διαμόρφωση, την ποσότητα και τις προαιρετικές λειτουργίες του TS900 ή TS905.

Οι τυποποιημένες διαμορφώσεις μπορεί να έχουν διαφορετική διαθεσιμότητα από τις εκδόσεις HART, ποζίσιον μεταβιβαστή θέσης ή συναγερμού.Ως εκ τούτου, ο χρόνος παράδοσης θα πρέπει να επιβεβαιωθεί σύμφωνα με την ακριβή διαμόρφωση πριν από την παραγγελία.

Για προσφορά, παρακαλείσθε να αναφέρετε το μοντέλο, την ποσότητα και τις απαιτούμενες επιλογές, ώστε να μπορεί να ελέγχεται το τρέχον χρονοδιάγραμμα προμήθειας.

Τύπος RFQ

Προϊόν:Επικεφαλής του συστήματος

Σχήμα:
TS900 / TS905

Ποσότητα:
Απαιτούμενη ποσότητα

Σημάδι εισόδου:
4·20 mA DC ή απαιτούμενη διαμόρφωση

Τύπος βαλβίδας:
Κύκλωμα / περιστρεφόμενη / άλλη πνευματική βαλβίδα ελέγχου

Σχήμα ενεργοποιητή:
Υφιστάμενο ή απαιτούμενο μοντέλο ενεργοποιητή

Σκλήρυνση:
Γραμμική ροή ή περιστρεφόμενη γωνία

Πίεση τροφοδοσίας:
Απαιτούμενη πίεση αέρα του οργάνου

Επιλογές:
ΧΑΡΤ / πορισματικός πομπός / συναγερμός / κανένας

Εγκατάσταση:
Υφιστάμενη διάταξη τοποθέτησης ή πληροφορίες για τον κινητήρα

Εφαρμογή:
Βιομηχανία και λειτουργικό περιβάλλον

Τόπος προορισμού:
Χώρα / πόλη

Απαιτούμενη παράδοση:
Στόχος ημερομηνία παράδοσης

Για τις παραγγελίες αντικατάστασης, παρακαλούμε στείλτε την υπάρχουσα πινακίδα ονομασίας ή φωτογραφία του προϊόντος, εφόσον είναι διαθέσιμη.
