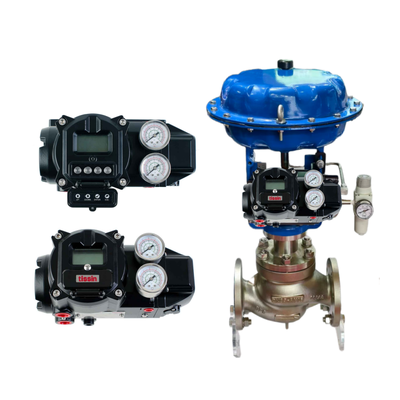

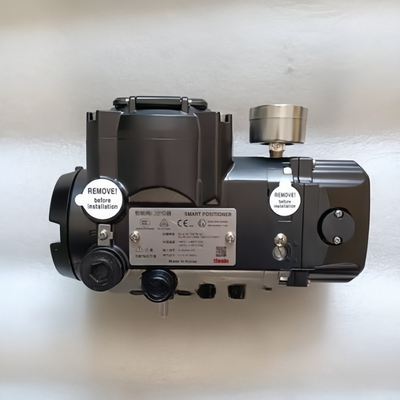

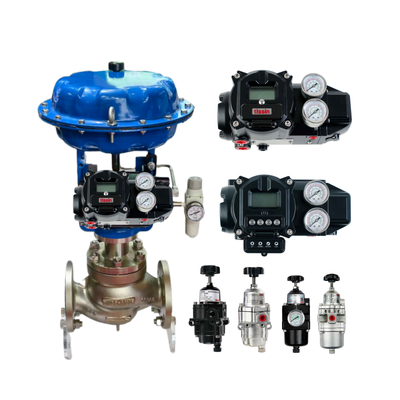

Tissin TS900 TS905 Smart Pneumatic Valve Positioner

Επισκόπηση προϊόντος

ΟTS900 και TS905είναι έξυπνοι πνευματικοί ρυθμιστές θέσης βαλβίδων για βαλβίδες ελέγχου που χρησιμοποιούν πνευματικούς ενεργοποιητές. Μετατρέπουν ένα σήμα ελέγχου DC 4–20 mA σε πνευματική έξοδο για τη ρύθμιση της θέσης της βαλβίδας.

Ο ρυθμιστής θέσης μπορεί να χρησιμοποιηθεί τόσο σε γραμμικές όσο και σε περιστροφικές εφαρμογές βαλβίδας. Το καθορισμένο εύρος διαδρομής είναι10–150 mm για γραμμικές εφαρμογές και 0–90 ° για περιστροφικές εφαρμογές.

Παρέχεται μια τοπική οθόνη LCD και τέσσερα κουμπιά για λειτουργία και διαμόρφωση. Ο σχεδιασμός περιλαμβάνει επίσης αυτόματη βαθμονόμηση, μερική δοκιμή διαδρομής, λειτουργίες συναγερμού και διακόπτη Auto/Manual.

Το TS900 έχει σώμα από χυτό αλουμίνιο. Το TS905 χρησιμοποιείSUS316 από ανοξείδωτο χάλυβα, παρέχοντας μια διαφορετική επιλογή στέγασης για έργα όπου απαιτείται κατασκευή από ανοξείδωτο χάλυβα.

Τεχνικές Προδιαγραφές

Η σειρά υποστηρίζει επίσης προαιρετικόHART 7, αΠομπός θέσης 2 καλωδίων, και έναδιακόπτης συναγερμού, ανάλογα με την επιλεγμένη διαμόρφωση. Ο πομπός θέσης και ο διακόπτης συναγερμού χρησιμοποιούν τροφοδοσία 9–30 V DC στις δημοσιευμένες προδιαγραφές επιλογής.

Βιομηχανία Εφαρμογών

Η σειρά TS900/TS905 μπορεί να χρησιμοποιηθεί όπου οι βαλβίδες πνευματικού ελέγχου απαιτούν ηλεκτρονικό έλεγχο θέσης.

Οι κοινές εφαρμογές περιλαμβάνουν:

• Πετρέλαιο & Αέριο
  Λειτουργία βαλβίδων ελέγχου σε συστήματα διεργασιών και σωληνώσεων.
• Χημικά & Πετροχημικά
  Έλεγχος θέσης πνευματικών βαλβίδων διεργασίας.
• Παραγωγή ενέργειας
  Έλεγχος βαλβίδων σε συστήματα κοινής ωφέλειας και διεργασιών.
• Επεξεργασία Νερού
  Αυτοματοποιημένος έλεγχος πνευματικών βαλβίδων που χρησιμοποιούνται σε διεργασίες νερού.
• Έλεγχος Βιομηχανικής Διαδικασίας
  Ενοποίηση με συστήματα ελέγχου με χρήση σήματος εντολής 4–20 mA.

Για εγκαταστάσεις επικίνδυνων περιοχών, οι ισχύουσες συνθήκες πιστοποίησης και θερμοκρασίας θα πρέπει να ελέγχονται σε σχέση με την ακριβή διαμόρφωση του προϊόντος.

Κοινά Προβλήματα

1. Δεν υπάρχει έξοδος Positioner

   Ελέγξτε πρώτα το ρεύμα εισόδου, την πίεση αέρα του οργάνου και τις πνευματικές συνδέσεις. Ένα σήμα 4–20 mA από μόνο του δεν μπορεί να αντισταθμίσει τον ανεπαρκή ή ασταθή αέρα του οργάνου.

2. Λανθασμένη διαδρομή βαλβίδας

   Επαληθεύστε εάν ο ρυθμιστής θέσης έχει διαμορφωθεί για τη σωστή γραμμική ή περιστροφική εφαρμογή. Ελέγξτε επίσης τον μηχανισμό ανάδρασης και τη μηχανική σύνδεση μεταξύ του ρυθμιστή θέσης και του ενεργοποιητή.

3. Αποτυχία βαθμονόμησης

   Ελέγξτε τη μηχανική εγκατάσταση πριν επαναλάβετε την αυτόματη βαθμονόμηση. Η εσφαλμένη σύνδεση ανάδρασης ή η ακατάλληλη ρύθμιση ενεργοποιητή μπορεί να επηρεάσει τη βαθμονόμηση.

4. Ασταθής θέση βαλβίδας

   Επιθεωρήστε το σήμα εισόδου, την παροχή αέρα και τον ενεργοποιητή. Ο ρυθμιστής θέσης είναι μέρος του πλήρους βρόχου ελέγχου, επομένως η αστάθεια μπορεί να προέρχεται από το σήμα ελέγχου ή τον ενεργοποιητή και όχι από τον ίδιο τον ρυθμιστή θέσης.

5. Οι περιβαλλοντικές συνθήκες δεν ταιριάζουν

   Επιβεβαιώστε το απαιτούμενο εύρος θερμοκρασίας περιβάλλοντος και αντιεκρηκτικής προστασίας πριν από την εγκατάσταση. Οι τυπικές διαμορφώσεις και οι διαμορφώσεις χαμηλής θερμοκρασίας έχουν διαφορετικά δημοσιευμένα εύρη λειτουργίας.

Μοντέλα αντικατάστασης

Τα TS900 και TS905 μπορούν να αξιολογηθούν ως ανταλλακτικοί έξυπνοι ρυθμιστές θέσης βαλβίδων για συμβατά συστήματα πνευματικών βαλβίδων ελέγχου.

Η διαδικασία αντικατάστασης θα πρέπει να ξεκινά με τον υπάρχοντα ρυθμιστή θέσης και όχι με την εμφάνιση του προϊόντος. Οι ακόλουθες πληροφορίες είναι σημαντικές:

TS900είναι η χυτή έκδοση αλουμινίου, ενώTS905είναι η έκδοση SUS316 από ανοξείδωτο χάλυβα. Κατά συνέπεια, η επιλογή θα πρέπει να λαμβάνει υπόψη τις συνθήκες εγκατάστασης και τις απαιτήσεις στέγασης.

Γιατί να αγοράσετε από εμάς

• Σωστή αντιστοίχιση μοντέλου

  Εστιάζουμε στην πραγματική διαμόρφωση της βαλβίδας και του ενεργοποιητή αντί να προτείνουμε έναν ρυθμιστή θέσης που βασίζεται μόνο στο όνομα του μοντέλου.

• Βοήθεια αντικατάστασης

  Για έναν υπάρχοντα ρυθμιστή θέσης, οι πληροφορίες της πινακίδας μπορούν να χρησιμοποιηθούν για τον έλεγχο του σήματος, του περιβλήματος, των επιλογών και άλλων βασικών απαιτήσεων.

• Προαιρετικός Έλεγχος διαμόρφωσης

  Οι απαιτήσεις HART, πομπού θέσης και διακόπτη συναγερμού μπορούν να επιβεβαιωθούν πριν από την προσφορά.

• Προμήθεια Βιομηχανικών Προϊόντων

  Μπορούμε να παρέχουμε σχετικά προϊόντα αυτοματισμού βαλβίδων, συμπεριλαμβανομένων βαλβίδων ελέγχου, ενεργοποιητών, ρυθμιστών θέσης βαλβίδων και οργάνων.

• Υποστήριξη Διεθνών Παραγγελιών

  Υποστηρίζουμε τις προμήθειες στο εξωτερικό με προσφορές, επιβεβαίωση προϊόντος, συντονισμό παραγγελιών και ρυθμίσεις παράδοσης.

Απόθεμα & Χρόνος Παράδοσης

Η κατάσταση του αποθέματος TS900 και TS905 εξαρτάται από το μοντέλο, την ποσότητα και την επιλεγμένη διαμόρφωση.

Η τυπική έκδοση και οι εκδόσεις που είναι εξοπλισμένες με προαιρετικό HART, πομπό θέσης ή διακόπτη συναγερμού ενδέχεται να έχουν διαφορετικά χρονοδιαγράμματα τροφοδοσίας.

Δώστε το ακριβές μοντέλο και την ποσότητα όταν ζητάτε προσφορά. Στη συνέχεια, η τρέχουσα διαθεσιμότητα και ο εκτιμώμενος χρόνος παράδοσης μπορούν να ελεγχθούν σύμφωνα με την απαιτούμενη διαμόρφωση.
