Tissin TS900 TS905 Έξυπνος Τοποθετητής Βαλβίδας για Πνευματικές Βαλβίδες Ελέγχου

Επισκόπηση Προϊόντος

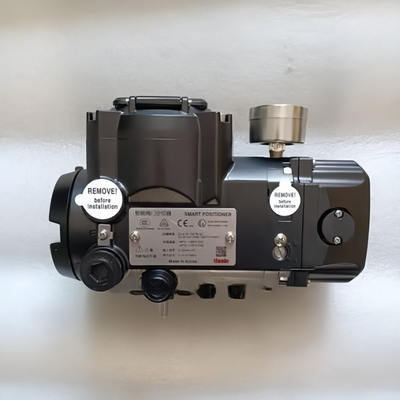

Ο Tissin TS900 / TS905 είναι ένας έξυπνος τοποθετητής βαλβίδας που χρησιμοποιείται για τον έλεγχο πνευματικών ενεργοποιητών βαλβίδων από σήμα εισόδου 4–20 mA DC.

Έχει σχεδιαστεί τόσο για γραμμικές όσο και για περιστροφικές εφαρμογές βαλβίδων ελέγχου. Ο τοποθετητής παρακολουθεί την εντολή θέσης της βαλβίδας και ρυθμίζει την πνευματική πίεση στον ενεργοποιητή αναλόγως.

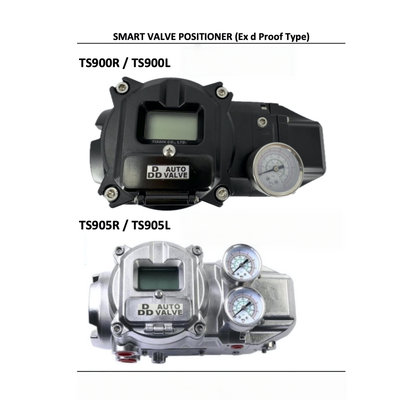

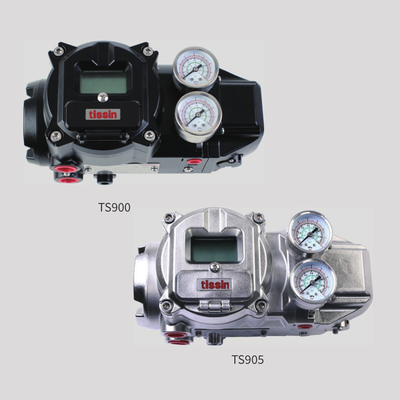

Για χρήστες που συγκρίνουν τα δύο μοντέλα, η βασική διαφορά είναι η κατασκευή του σώματος:

• TS900: Σώμα από χυτό αλουμίνιο, 3,5 kg
• TS905: Σώμα από ανοξείδωτο χάλυβα 316, 7,0 kg

Και τα δύο μοντέλα χρησιμοποιούν τις ίδιες βασικές προδιαγραφές σήματος, παροχής αέρα, διαδρομής και απόδοσης στις δημοσιευμένες τεκμηριώσεις προϊόντων.

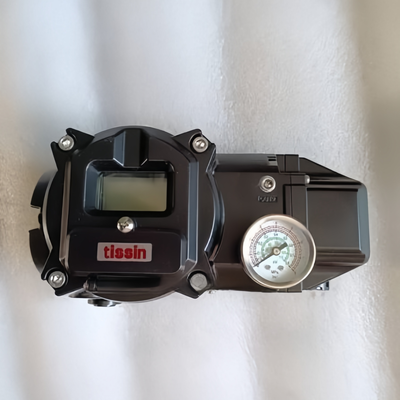

Η σειρά παρέχει οθόνη LCD και τέσσερα κουμπιά για τοπική λειτουργία. Περιλαμβάνει επίσης λειτουργίες όπως αυτόματη ρύθμιση, δοκιμή μερικής διαδρομής, λειτουργίες συναγερμού και λειτουργία Αυτόματης/Χειροκίνητης.

Τεχνικές Προδιαγραφές

Προαιρετικές διαμορφώσεις: HART 7, πομπούς θέσης 2 καλωδίων και διακόπτη συναγερμού. Οι επιλογές πομπού θέσης και διακόπτη συναγερμού καθορίζονται με τροφοδοσία 9–30 V DC.

Βιομηχανία Εφαρμογής

Χημική Επεξεργασία

Κατάλληλο για πνευματικό έλεγχο θέσης βαλβίδας όπου χρησιμοποιείται εντολή 4–20 mA.

Πετρέλαιο & Φυσικό Αέριο

Μπορεί να χρησιμοποιηθεί για πνευματικές βαλβίδες ελέγχου σε διαδικασίες και σχετιζόμενα βιομηχανικά συστήματα.

Πετροχημεία

Εφαρμόσιμος στον αυτοματοποιημένο έλεγχο βαλβίδων σε εξοπλισμό διεργασιών.

Εργοστάσια Παραγωγής Ενέργειας

Μπορεί να χρησιμοποιηθεί με πνευματικές βαλβίδες ελέγχου σε συστήματα διεργασιών παραγωγής ενέργειας.

Νερό & Λυμάτων

Κατάλληλο για αυτοματοποιημένες πνευματικές εφαρμογές βαλβίδων σε διαδικασίες επεξεργασίας νερού.

Γενική Βιομηχανική Αυτοματοποίηση

Ο τοποθετητής μπορεί να ενσωματωθεί σε βρόχους ελέγχου βαλβίδων χρησιμοποιώντας συμβατό πνευματικό ενεργοποιητή και σύστημα ελέγχου.

Συνήθη Προβλήματα

Υπάρχει σήμα 4–20 mA αλλά η βαλβίδα δεν κινείται

Ελέγξτε αν η παροχή πεπιεσμένου αέρα είναι εντός του καθορισμένου εύρους. Στη συνέχεια, επιθεωρήστε τον ενεργοποιητή, τους πνευματικούς σωλήνες και τον μηχανικό σύνδεσμο.

Η θέση της βαλβίδας δεν ακολουθεί την εντολή

Ελέγξτε τον μηχανισμό ανάδρασης και εκτελέστε την κατάλληλη διαδικασία βαθμονόμησης. Ο τοποθετητής πρέπει να ταιριάζει μηχανικά με τον ενεργοποιητή της βαλβίδας.

Η κατανάλωση αέρα είναι υψηλότερη από την αναμενόμενη

Ελέγξτε τις πνευματικές συνδέσεις και τις διαρροές αέρα γύρω από τον ενεργοποιητή και τους σωλήνες. Η κατανάλωση αέρα δεν πρέπει να αξιολογείται μόνο από τον τοποθετητή χωρίς να ελέγχεται ολόκληρο το πνευματικό κύκλωμα.

Ο τοποθετητής εμφανίζει συναγερμό

Ελέγξτε την κατάσταση συναγερμού και την κατάσταση λειτουργίας της βαλβίδας/ενεργοποιητή. Εάν είναι εγκατεστημένος διακόπτης συναγερμού, ελέγξτε επίσης την καλωδίωση και την τροφοδοσία του.

Ανάγκη για Επικοινωνία HART

Επιβεβαιώστε τη διαμόρφωση του τοποθετητή πριν από την αγορά. Το HART 7 είναι μια προαιρετική διαμόρφωση και όχι μια λειτουργία που πρέπει να θεωρείται δεδομένη σε κάθε μονάδα TS900/TS905.

Μοντέλα Αντικατάστασης

Για αγοραστές που αντικαθιστούν έναν υπάρχοντα έξυπνο τοποθετητή βαλβίδας, οι TS900 και TS905 πρέπει να επιλέγονται μετά τον έλεγχο ολόκληρου του συγκροτήματος της βαλβίδας.

Σημαντικές πληροφορίες αντικατάστασης περιλαμβάνουν:

1. Μοντέλο τοποθετητή
   Υπάρχουσα μάρκα και μοντέλο.
2. Τύπος βαλβίδας
   Γραμμική ή περιστροφική.
3. Ενεργοποιητής
   Μοντέλο πνευματικού ενεργοποιητή και διάταξη λειτουργίας.
4. Διαδρομή
   Απαιτούμενη γραμμική διαδρομή ή γωνία περιστροφής.
5. Σήμα
   Έξοδος συστήματος ελέγχου, συνήθως 4–20 mA DC για αυτή τη σειρά.
6. Παροχή αέρα
   Διαθέσιμη πίεση πεπιεσμένου αέρα.
7. Υλικό περιβλήματος
   Χυτό αλουμίνιο TS900 ή ανοξείδωτος χάλυβας 316 TS905.
8. Προαιρετικές λειτουργίες
   HART, πομπός θέσης ή διακόπτης συναγερμού.
9. Περιβάλλον εγκατάστασης
   Θερμοκρασία και ισχύουσες απαιτήσεις επικίνδυνων περιοχών.

Δεν υπάρχει ένα μοναδικό καθολικό μοντέλο αντικατάστασης, επειδή η διάταξη τοποθέτησης, ο μηχανισμός ανάδρασης και η διαμόρφωση του ενεργοποιητή πρέπει επίσης να ταιριάζουν.

Γιατί να αγοράσετε από εμάς

Έλεγχος Πληροφοριών Προϊόντος

Ελέγχουμε το απαιτούμενο μοντέλο και τη διαμόρφωση πριν από την προσφορά, ώστε ο παρεχόμενος τοποθετητής να ταιριάζει όσο το δυνατόν ακριβέστερα με τις απαιτήσεις του έργου.

Παροχή TS900 / TS905

Και οι δύο διαμορφώσεις με σώμα αλουμινίου TS900 και ανοξείδωτου χάλυβα TS905 μπορούν να προσφερθούν ανάλογα με τη διαθεσιμότητα και τις απαιτήσεις του έργου.

Υποστήριξη Έργων Αντικατάστασης

Για εργασίες αντικατάστασης, η πινακίδα του υπάρχοντος προϊόντος είναι χρήσιμη για την επιβεβαίωση του απαιτούμενου μοντέλου και των προαιρετικών λειτουργιών.

Προμήθεια Αυτοματισμού Βαλβίδων

Βαλβίδες ελέγχου, ενεργοποιητές, τοποθετητές βαλβίδων και σχετικά βιομηχανικά όργανα μπορούν να προμηθευτούν για το ίδιο έργο.

Υποστήριξη Εξαγωγικών Παραγγελιών

Χειριζόμαστε την προσφορά προϊόντων, τον συντονισμό παραγγελιών και τις διεθνείς ρυθμίσεις αποστολής για αγοραστές του εξωτερικού.

Απόθεμα & Χρόνος Παράδοσης

Η διαθεσιμότητα των Tissin TS900 και TS905 εξαρτάται από το ακριβές μοντέλο, τις επιλογές και την ποσότητα παραγγελίας.

Τα προϊόντα με διαμορφώσεις HART, πομπού θέσης ή διακόπτη συναγερμού ενδέχεται να ακολουθούν διαφορετικό πρόγραμμα προμήθειας από τις τυπικές εκδόσεις.

Για μια ακριβή εκτίμηση παράδοσης, παρακαλούμε παρέχετε:

• TS900 ή TS905
• Ποσότητα
• Απαιτούμενες επιλογές
• Χώρα προορισμού
• Στόχος ημερομηνίας παράδοσης

Το τρέχον απόθεμα και ο χρόνος παράδοσης πρέπει να επιβεβαιωθούν πριν από την τοποθέτηση της παραγγελίας αγοράς.
