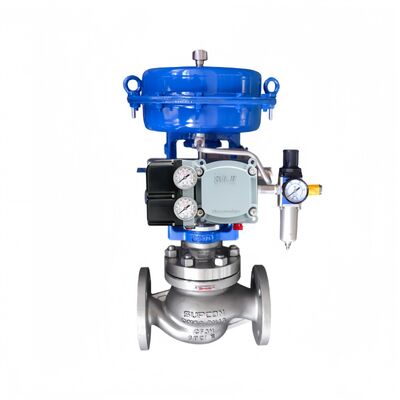

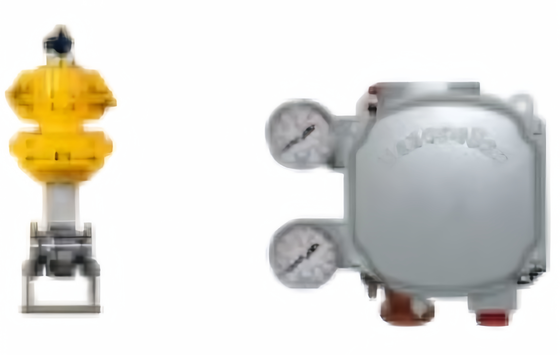

Masoneilan SVI1000 Ψηφιακός Ελεγκτής Θέσης Βαλβίδας HART 4-20mA Τροφοδοτούμενος από Βρόχο για Βαλβίδες Ελέγχου

Επισκόπηση του προϊόντος

Ο Masoneilan SVI1000 είναι ένας ψηφιακός ελεγκτής θέσης βαλβίδας 4-20mA που σχεδιάστηκε για μονοδραστικές βαλβίδες ελέγχου.Εξάλειψη της μηχανικής σύνδεσης και της φθοράς που την συνοδεύειΟ τοποθετητής λειτουργεί με τροφοδοσία βρόχων, χωρίς να απαιτείται εξωτερική παροχή ενέργειας.

Η εγκατάσταση γίνεται μέσω τοπικής διεπαφής με κουμπί πιέσεως με δείκτες LED, ακολουθώντας ένα σχέδιο ενός κουμπιού-μιας λειτουργίας.Η μονάδα υποστηρίζει HART αναθεώρηση 5 ή αναθεώρηση 7Δύο ενσωματωμένοι διακόπτες στερεής κατάστασης είναι διαθέσιμοι για ένδειξη θέσης.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Masoneilan SVI1000 χρησιμοποιείται στην παραγωγή ενέργειας, τη χημική επεξεργασία, τον διύλιση, την πετροχημική και τις εφαρμογές πετρελαίου και φυσικού αερίου.πύργοι ψύξης, γεννήτριες ατμού ανάκτησης θερμότητας, απόσταξη, υδροεπεξεργασία, ρωγμάτωση, ανάμειξη, ακεραιότητα αγωγών και συμπίεση αερίου.Η απλή ρύθμιση του και η αξιόπιστη μαγνητική ανατροφοδότηση το καθιστούν κατάλληλο για τον τακτικό έλεγχο της πίεσης σε πνευματικές βαλβίδες με μία μόνο δράση.

Κοινά Προβλήματα

• Το συσκευαστή θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Βεβαιωθείτε ότι η πίεση τροφοδοσίας είναι εντός των 20-100 psi και ότι οι πνευματικές συνδέσεις είναι ασφαλείς.

• Η βαλβίδα ανταποκρίνεται αργά ή καθόλου: Επιβεβαιώστε ότι το σημείο ρύθμισης της παροχής αέρα είναι μεγαλύτερο από την τελική τιμή του ελαστικού συν 10 psig.να επαληθεύεται ότι η πτώση του εφοδιασμού κατά τη διάρκεια της γέμισης είναι μικρότερη από 15%.

• Προειδοποίηση σφάλματος θέσης: Εκτελέστε μια υπογραφή βαλβίδας χρησιμοποιώντας το SVI1000 Basic DTM. Ελέγξτε για σφιχτή συσκευασία, συσσώρευση στέλεχος ή τριβή ενεργοποιητή. Εκτελέστε αυτόματη ή χειροκίνητη ρύθμιση.

• Περιορισμένη ισχύς (όλα τα LED απενεργοποιημένα): Το ρεύμα εισόδου είναι κάτω από 3,85 mA. Αυξήστε το ρεύμα κυκλώματος σε 4 mA για βαθμονόμηση και διάγνωση.

• Αποτυχία βαθμονόμησης: Η βαθμονόμηση του αισθητήρα εισόδου βρισκόταν εκτός αποδεκτού εύρους.

• Ελαττώματα υλικού (SelfCheckError): Αποσύρετε το ρεύμα για δύο λεπτά και επανεκκινήστε. Καθαρίστε τον συναγερμό μέσω ValVue ή HART Host. Εάν η βλάβη συνεχιστεί, αντικαταστήστε την ηλεκτρονική μονάδα.

Εναλλακτικά μοντέλα

Ο Masoneilan SVI1000 είναι ένας βασικός ψηφιακός τοποθετητής.οι σειρές SVI II AP ή SVI3 είναι οι επιλογές επόμενου επιπέδου από την ίδια σειρά προϊόντωνΓια εναλλακτικές λύσεις μεταξύ προμηθευτών, ελέγξτε την τοποθέτηση του ενεργοποιητή, την εμβέλεια ταξιδιού και το πρωτόκολλο επικοινωνίας πριν παραγγείλετε.
