Ηλεκτροπνευματικός Ελεγκτής Θέσης Βαλβίδας Σειράς Fisher 3582i 4-20mA για Βαλβίδες Ελέγχου

Επισκόπηση προϊόντος

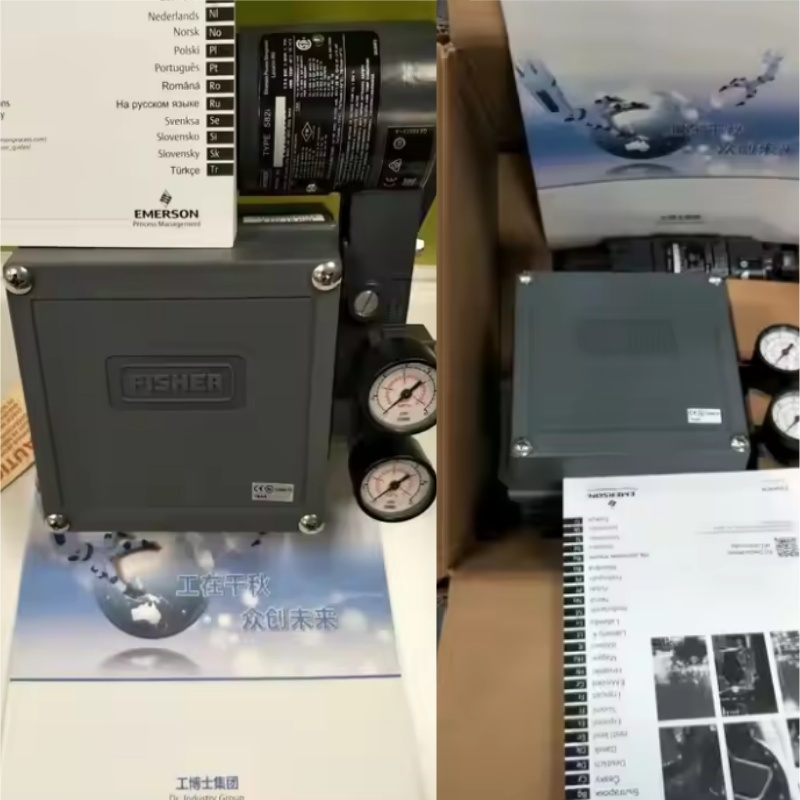

Το Fisher 3582i είναι ένας ηλεκτρο-πνευματικός ενεργοποιητής βαλβίδας σχεδιασμένος για συγκροτήματα βαλβίδων ελέγχου με πνευματικό διάφραγμα και συρόμενο στέλεχος. Αποτελείται από έναν ηλεκτρο-πνευματικό μετατροπέα 582i εγκατεστημένο σε έναν πνευματικό ενεργοποιητή βαλβίδας 3582. Ο μετατροπέας λαμβάνει ένα σήμα εισόδου συνεχούς ρεύματος και παράγει μια αναλογική πνευματική έξοδο μέσω μιας διάταξης ακροφυσίου/πτερύγιου. Αυτή η έξοδος τροφοδοτεί στη συνέχεια τον πνευματικό ενεργοποιητή, εξαλείφοντας την ανάγκη για ξεχωριστά τοποθετημένο μετατροπέα.

Το όργανο παρέχει μια ακριβή θέση στελέχους βαλβίδας ανάλογη με το σήμα εισόδου συνεχούς ρεύματος. Είναι ένας αποδεδειγμένος σχεδιασμός πεδίου, γνωστός για την ταχεία απόκριση και την ικανότητα αντοχής σε δονήσεις που συναντώνται στα περισσότερα περιβάλλοντα εργοστασίων. Η χαμηλή κατανάλωση αέρα σε σταθερή κατάσταση συμβάλλει στην αποδοτική λειτουργία.

Οι ρυθμίσεις μηδενός και εύρους είναι προσβάσιμες με την αφαίρεση του καλύμματος, χρησιμοποιώντας ένα κατσαβίδι και ένα γαλλικό κλειδί. Η μονάδα μπορεί να αλλάξει μεταξύ άμεσης και αντίστροφης λειτουργίας μέσω απλών ρυθμίσεων. Οι αλλαγές στην πίεση τροφοδοσίας και το φορτίο της βαλβίδας έχουν ελάχιστη επίδραση στη λειτουργία του ενεργοποιητή. Το περίβλημα, τα εξαρτήματα και τα υλικά φλάντζας επιλέγονται για να αντέχουν σε σκληρά περιβάλλοντα, και ο αέρας εξαερισμού του ενεργοποιητή καθαρίζει τα εσωτερικά μέρη για επιπλέον προστασία.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το 3582i χρησιμοποιείται με συγκροτήματα βαλβίδων ελέγχου με πνευματικό διάφραγμα και συρόμενο στέλεχος σε βιομηχανίες διεργασιών. Χειρίζεται εφαρμογές ελέγχου ροής, πίεσης, θερμοκρασίας και στάθμης. Το ρυθμιζόμενο εύρος μηδενός και εύρους επιτρέπει τη χρήση όλων των τυπικών σημάτων εισόδου, συμπεριλαμβανομένων των διαιρεμένων εύρων. Επειδή οι μονάδες από μια οικογένεια ενεργοποιητών καλύπτουν μια ποικιλία εφαρμογών ελέγχου, οι βασικές απαιτήσεις αποθέματος ανταλλακτικών απλοποιούνται.

Συνήθη Προβλήματα

• Ο ενεργοποιητής δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Βεβαιωθείτε ότι η διάταξη ακροφυσίου/πτερύγιου δεν είναι φραγμένη και ότι το ρελέ λειτουργεί.

• Η θέση του στελέχους της βαλβίδας δεν αντιστοιχεί στο σήμα εισόδου: Ελέγξτε τη βαθμονόμηση μηδενός και εύρους. Βεβαιωθείτε ότι η θέση του εκκεντροφόρου ταιριάζει με τη διαδρομή και τη λειτουργία του ενεργοποιητή.

• Ασταθής λειτουργία ή ταλάντωση: Ελέγξτε για διαρροές αέρα σε σωληνώσεις και συνδέσεις. Ελέγξτε για υπερβολική τριβή στη στεγανοποίηση της βαλβίδας ή στον ενεργοποιητή.

• Οι διακυμάνσεις της πίεσης τροφοδοσίας επηρεάζουν τη θέση: Επιβεβαιώστε ότι η πίεση τροφοδοσίας είναι σταθερή και εντός του συνιστώμενου εύρους. Το 3582i έχει σχεδιαστεί για να ελαχιστοποιεί την επίδραση των αλλαγών στην πίεση τροφοδοσίας, αλλά ακραίες διακυμάνσεις μπορεί να προκαλέσουν προβλήματα.

Μοντέλα Αντικατάστασης

Το 3582i είναι ένας παλαιότερος σχεδιασμός πνευματικού ενεργοποιητή. Για νέες εγκαταστάσεις που απαιτούν ψηφιακή επικοινωνία και διαγνωστικά, οι ψηφιακοί ελεγκτές βαλβίδων DVC6200 ή DVC2000 είναι τα σύγχρονα ισοδύναμα από την ίδια γραμμή προϊόντων. Ο μετατροπέας 582i μπορεί να εγκατασταθεί στο πεδίο σε έναν υπάρχοντα πνευματικό ενεργοποιητή 3582 για αναβάθμισή του σε διαμόρφωση 3582i, αν και αυτό μπορεί να απαιτεί αλλαγή της τοποθέτησης του ενεργοποιητή και του εύρους σήματος εισόδου. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε τη συμβατότητα της τοποθέτησης του ενεργοποιητή, της διαδρομής και του σήματος εισόδου πριν από την παραγγελία.
