Διορθωτής θέσης βαλβίδας HART 4-20mA για βαλβίδες ελέγχου

Επισκόπηση του προϊόντος

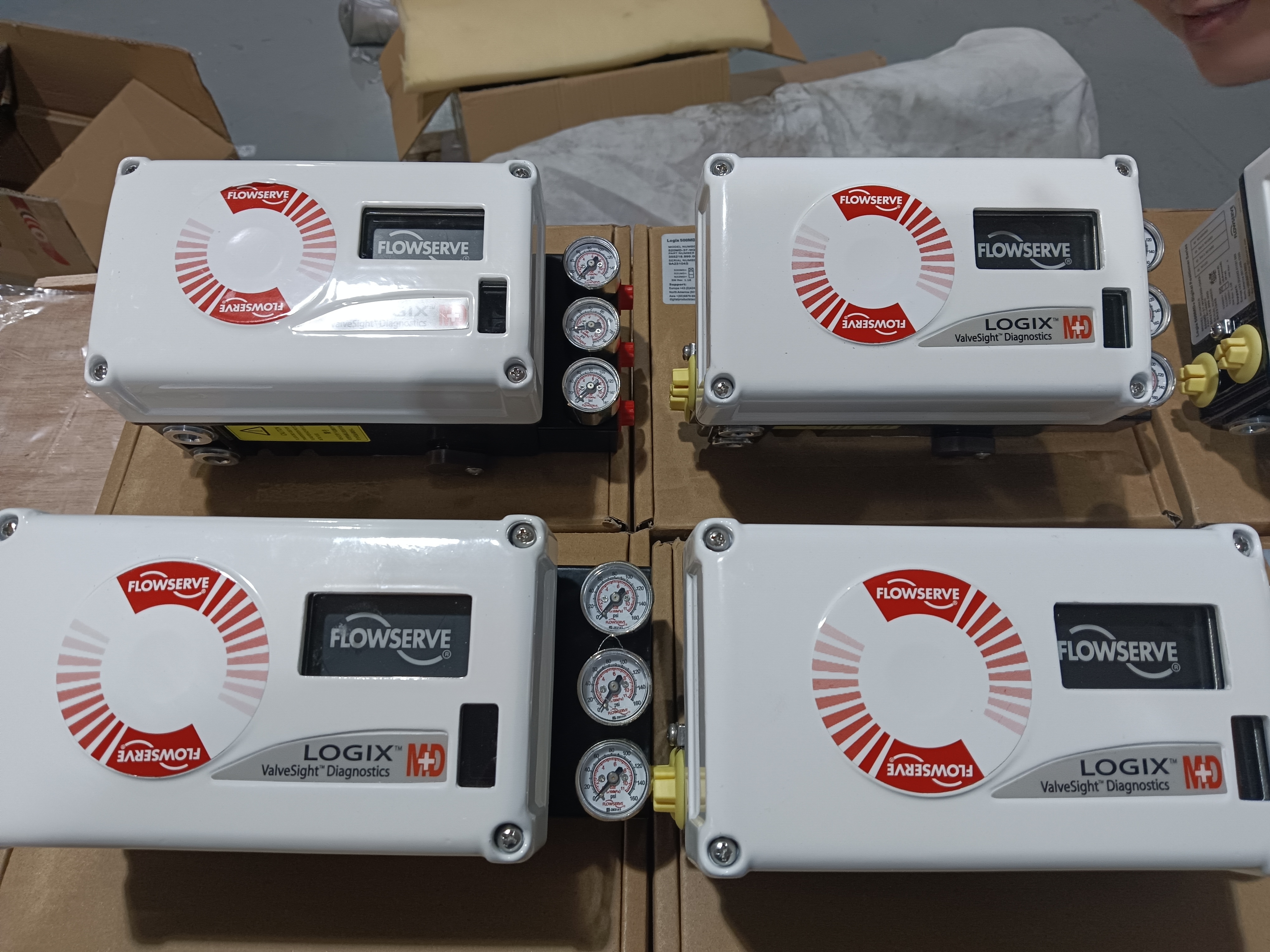

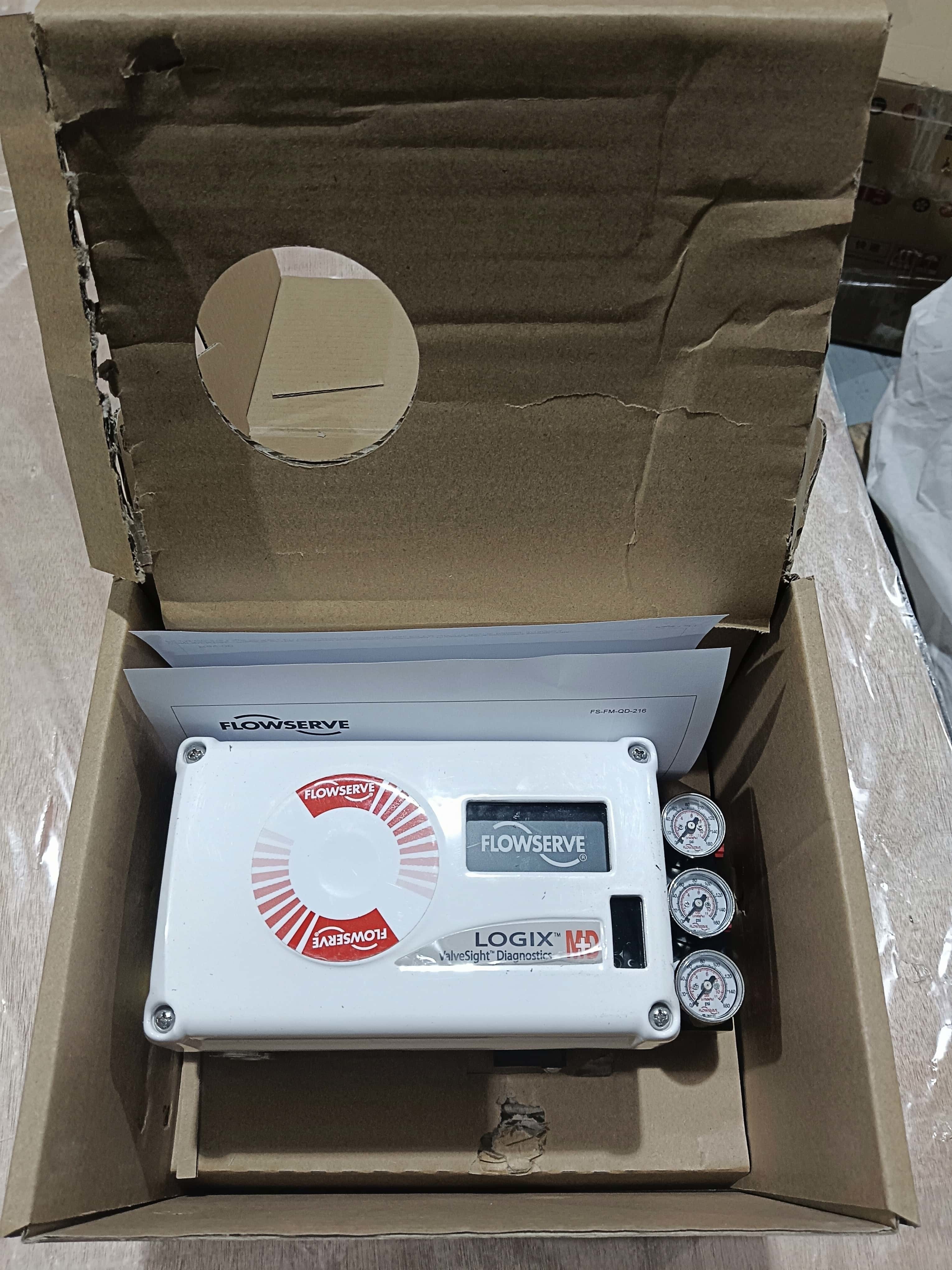

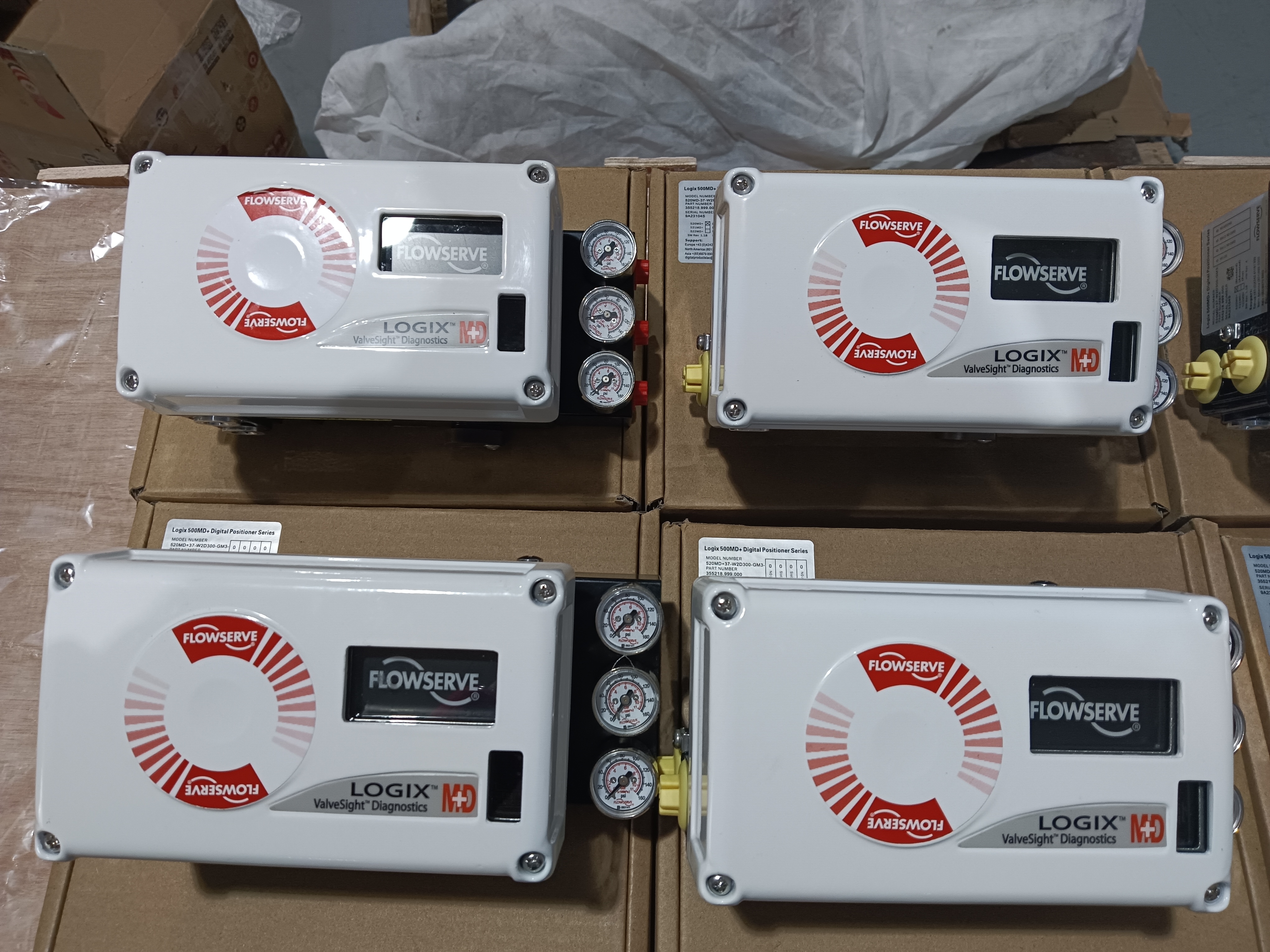

Το Flowserve Logix 520MD είναι ένας ψηφιακός τοποθετητής βαλβίδων σχεδιασμένος για ακριβή έλεγχο των πνευματικών ενεργοποιητών.και 7 υποστηρίζονται) για τη μετατροπή των εισερχόμενων σημάτων σε πνευματικές εξόδους τόσο για περιστρεφόμενους όσο και για γραμμικούς ενεργοποιητέςΟ τοποθετητής συνδυάζει ανώτερες λειτουργίες θέσης και ρύθμισης με βολική ρύθμιση και ισχυρά διαγνωστικά εργαλεία.

Το 520MD χρησιμοποιεί έναν αλγόριθμο προσαρμογής κέρδους πολλαπλών μεταβλητών που επιτρέπει μεγάλες αλλαγές βήματος με ελάχιστη υπέρβαση, διατηρώντας παράλληλα την ανάλυση για να ανταποκρίνεται σε πολύ μικρές αλλαγές βήματος.Η διαδικασία αυτόματης ρύθμισης κυκλώνει τον ενεργοποιητή για να παράγει μια μετρούμενη απόκριση και επιλέγει τιμές κέρδους που παρέχουν κατάλληλη απόδοση του ενεργοποιητήΈνας επιλέκτης τροποποιητή κέρδους μπορεί να αυξήσει ή να μειώσει το υπολογισμένο κέρδος για βέλτιστη απόδοση.

Η ρύθμιση χειρίζεται μέσω απλών ρυθμίσεων διακόπτη DIP για τη λειτουργία συντονισμού και άλλες κοινές ρυθμίσεις.Τα σύνολα συντονισμού μπορούν να τροποποιηθούν με ένα φορητό ή με το λογισμικό ValveSight για να φιλοξενήσουν ένα ευρύ φάσμα μεγεθών και τύπων ενεργοποιητώνΗ μονάδα διαθέτει ένα σχέδιο ελέγχου δύο σταδίων για ταχύτερους χρόνους απόκρισης και αυστηρότερο έλεγχο, με χαμηλή κατανάλωση αέρα.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Flowserve Logix 520MD χρησιμοποιείται σε πετρέλαιο και φυσικό αέριο, χημική επεξεργασία, παραγωγή ενέργειας, επεξεργασία νερού και φαρμακευτικές βιομηχανίες.θέση βαλβίδας αντιδραστήραΗ πιστοποιημένη αξιολόγηση επικίνδυνων περιοχών το καθιστά κατάλληλο για απαιτητικά περιβάλλοντα διαδικασίας.

Κοινά Προβλήματα

• Δεν αναβοσβήνει το LEDΕλέγξτε αν το ρεύμα παροχής είναι τουλάχιστον 3,6 mA και ελέγξτε την πολικότητα.

• Ακανόνιστες επικοινωνίεςΕλέγξτε αν το εύρος ζώνης της τρέχουσας πηγής περιορίζεται στα 25Hz. Ελέγξτε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε ένα συμβατό εσωτερικό φράγμα ασφάλειας.

• Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολέςΗ μονάδα βρίσκεται σε ψηφιακή λειτουργία εντολών ή συνέβη σφάλμα βαθμονόμησης.

• Διάγνωση θέσης βαλβίδας όχι όπως αναμενόταν: Θέση αισθητήρα τοποθέτησης όχι σε 180 μοίρες, στροφή δεν βαθμολογείται, MPC ενεργός, ή χαρακτηρισμός χρήστη ενεργός.

• Θέση πλήρους λειτουργίας ανοικτής ή κλειστής, μη ανταποκρίνεται στην εντολήΔοκιμαστικό σύστημα: Δοκιμαστικό σύστημα: Δοκιμαστικό σύστημα: Δοκιμαστικό σύστημα: Δοκιμαστικό σύστημα:

• Απαιτείται βαθμονόμηση τριβής: Δεν έχει εκτελεστεί βαθμονόμηση τριβής από την εργοστασιακή επαναφορά.

Εναλλακτικά μοντέλα

Η σειρά Flowserve Logix 520MD είναι μια ώριμη ψηφιακή πλατφόρμα τοποθέτησης.Για νεότερες εγκαταστάσεις, το Logix 3200MD και το Logix 3800MD είναι εναλλακτικά μοντέλα εντός της ίδιας οικογένειας προϊόντων.και πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
