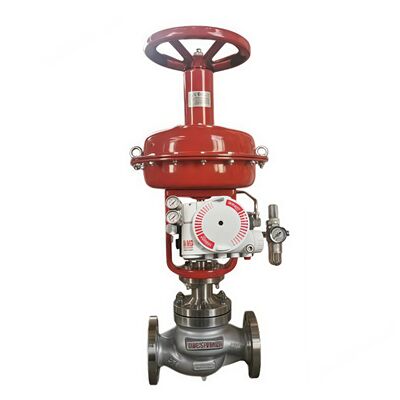

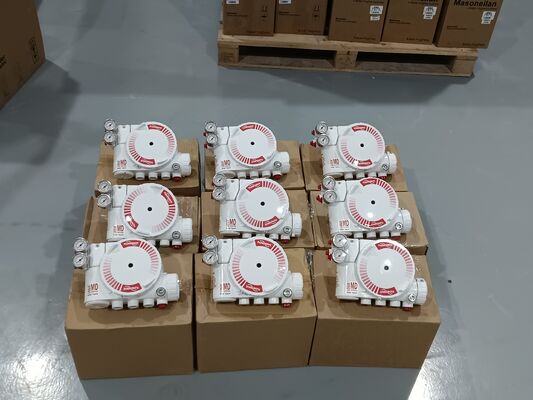

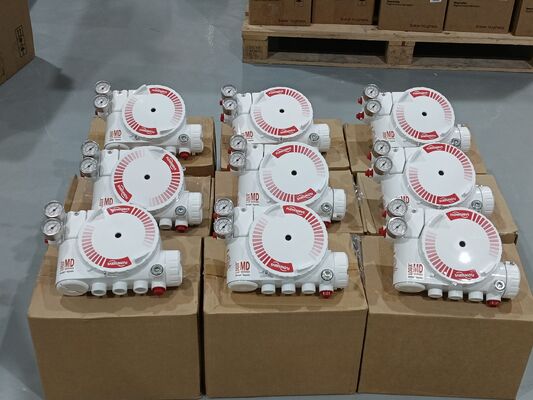

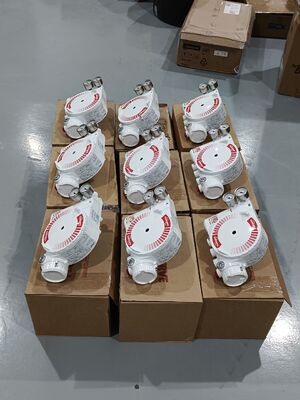

Flowserve Logix 3200MD Digital Valve Positioner HART 5 4-20mA για τις βαλβίδες ελέγχου

Επισκόπηση προϊόντος

Το Flowserve Logix 3200MD είναι ένας ψηφιακός τοποθετητής βαλβίδων HART που χρησιμοποιεί τεχνολογία πιεζοηλεκτρικών στοιχείων τελευταίας τεχνολογίας για να παρέχει ανώτερη απόδοση και αξιοπιστία. Είναι ένας ψηφιακός τοποθετητής βαλβίδων δύο καλωδίων, με είσοδο 4-20mA, ο οποίος λειτουργεί έναν ενεργοποιητή/βαλβίδα βάσει αναλογικού σήματος εισόδου.

Το 3200MD μπορεί να διαμορφωθεί εύκολα χρησιμοποιώντας τα τοπικά κουμπιά, το φορητό τερματικό HART και το λογισμικό SoftTools. Διαθέτει τοπικές λυχνίες κατάστασης LED, τοπικούς διακόπτες DIP/κουμπιά βαθμονόμησης και αυτόματη ρύθμιση με δυναμική επιλογή κέρδους. Ο τοποθετητής χρησιμοποιεί HART 5 για επικοινωνία.

Η μονάδα υποστηρίζει τόσο διπλής όσο και μονής ενέργειας ενεργοποιητές για γραμμικές και περιστροφικές βάσεις στήριξης. Δεν επηρεάζεται από αλλαγές στην πίεση τροφοδοσίας και μπορεί να χειριστεί πιέσεις τροφοδοσίας από 30 έως 150 psig. Το περίβλημα αντιεκρηκτικού τύπου έχει βαθμολογία Class I Division 1 Groups B-D, Ex d IIB+H2, AEx d IIB+H2.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Flowserve Logix 3200MD χρησιμοποιείται στις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ενέργειας, επεξεργασίας νερού και φαρμακευτικών προϊόντων. Βασικές εφαρμογές περιλαμβάνουν τον έλεγχο αγωγών και ενεργοποιητών, την τοποθέτηση βαλβίδων αντιδραστήρων, την αυτοματοποίηση παράκαμψης στροβίλων και τη ρύθμιση ροής σε εργοστάσια.

Συνήθη Προβλήματα

• Δεν αναβοσβήνει η λυχνία LED: Το ρεύμα είναι κάτω από 3,6 mA ή η πολικότητα της καλωδίωσης είναι λανθασμένη. Επαληθεύστε ότι το ρεύμα τροφοδοσίας είναι τουλάχιστον 3,6 mA και ελέγξτε την πολικότητα.

• Ασταθείς επικοινωνίες: Προβλήματα σήματος HART. Ελέγξτε ότι το εύρος ζώνης της πηγής ρεύματος περιορίζεται στα 25Hz. Επαληθεύστε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε συμβατό φράγμα εγγενούς ασφάλειας.

• Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολές: Η μονάδα βρίσκεται σε λειτουργία ψηφιακής εντολής ή συνέβη σφάλμα βαθμονόμησης. Αλλάξτε τη λειτουργία εντολής σε αναλογική. Επαναβαθμονομήστε τη μονάδα.

• Η ένδειξη θέσης βαλβίδας δεν είναι η αναμενόμενη: Η στήριξη του αισθητήρα θέσης δεν είναι στις 180 μοίρες, το διάστημα λειτουργίας δεν έχει βαθμονομηθεί ή είναι ενεργό το MPC. Επανατοποθετήστε τον αισθητήρα. Βαθμονομήστε το διάστημα λειτουργίας.

• Η θέση οδηγείται πλήρως ανοιχτή ή κλειστή: Το διάστημα λειτουργίας δεν έχει βαθμονομηθεί, ο εσωτερικός βρόχος του αισθητήρα Hall δεν είναι συνδεδεμένος, έχει οριστεί λάθος ενέργεια αέρα ή οι σωληνώσεις είναι ανάποδα. Βαθμονομήστε το διάστημα λειτουργίας. Ελέγξτε τις συνδέσεις υλικού.

• Απαιτείται βαθμονόμηση τριβής: Δεν έχει πραγματοποιηθεί βαθμονόμηση τριβής από την επαναφορά εργοστασιακών ρυθμίσεων. Πραγματοποιήστε Βαθμονόμηση Τριβής χρησιμοποιώντας το μενού εμφάνισης, το φορητό τερματικό ή το DTM.

Μοντέλα Αντικατάστασης

Το Flowserve Logix 3200MD είναι μια ώριμη πλατφόρμα ψηφιακού τοποθετητή. Για εφαρμογές που απαιτούν πρόσθετη ακεραιότητα ασφάλειας, η παραλλαγή Logix 3200MD+ προσφέρει βελτιωμένα χαρακτηριστικά. Για νεότερες εγκαταστάσεις, το Logix 3800 είναι ένα εναλλακτικό μοντέλο εντός της ίδιας οικογένειας προϊόντων. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη βάση στήριξης του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
