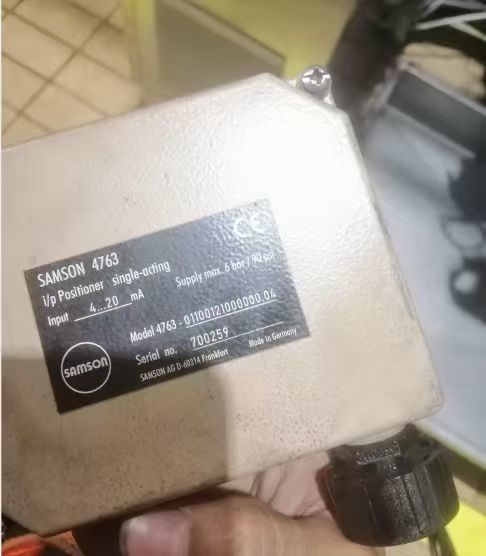

Ηλεκτροπνευματική συσκευή θέσης σειράς 4763 Samson 4-20mA για βαλβίδες ελέγχου

Επισκόπηση προϊόντος

Το Samson 4763 είναι ένας ηλεκτροπνευματικός ποτενσιόμετρος σχεδιασμένος για σύνδεση με πνευματικές βαλβίδες ελέγχου. Είναι ένας μονοενεργός ποτενσιόμετρος που συγκρίνει το σήμα ελέγχου εισόδου από το σύστημα ελέγχου με την πραγματική θέση του κορμού της βαλβίδας, και στη συνέχεια εξάγει ένα αντίστοιχο πνευματικό σήμα στον ενεργοποιητή.

Ο ποτενσιόμετρος είναι συμπαγής και απαιτεί χαμηλή συντήρηση, με περίβλημα από χυτό αλουμίνιο. Μπορεί να τοποθετηθεί σε οποιαδήποτε θέση και είναι ανεπηρέαστος από μηχανικές δονήσεις. Η κατεύθυνση λειτουργίας είναι αντιστρέψιμη και η μονάδα προσφέρει εξαιρετική δυναμική απόκριση για κανονική και διπλή λειτουργία εύρους. Η ρυθμιζόμενη αναλογική ζώνη (P-band) και η ρυθμιζόμενη χωρητικότητα εξόδου αέρα επιτρέπουν τη λεπτομερή ρύθμιση για συγκεκριμένες εφαρμογές.

Το 4763 δέχεται ηλεκτρικό σήμα εισόδου 4-20mA ή 1-5mA. Χρησιμοποιεί ένα σύστημα πτερύγιο-ακροφύσιο που λειτουργεί με την αρχή της ισορροπίας δυνάμεων. Όλες οι παράμετροι είναι προσβάσιμες για διαμόρφωση. Η μονάδα είναι διαθέσιμη με προαιρετικά μανόμετρα για την παρακολούθηση της πίεσης τροφοδοσίας και της πίεσης σήματος.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Samson 4763 χρησιμοποιείται στην χημική και πετροχημική επεξεργασία, την παραγωγή ενέργειας, την βιομηχανία χάρτου και χαρτοπολτού, και τη γενική βιομηχανική αυτοματοποίηση. Είναι κατάλληλο για υπηρεσίες ρύθμισης ροής και εφαρμογές που απαιτούν ακριβή τοποθέτηση βαλβίδας. Ο συμπαγής σχεδιασμός και η αντοχή σε δονήσεις το καθιστούν κατάλληλο για απαιτητικά περιβάλλοντα διεργασιών.

Συνήθη Προβλήματα

• Ο ποτενσιόμετρος δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε ότι η πίεση τροφοδοσίας είναι εντός 1,4~6 bar. Επαληθεύστε ότι οι πνευματικές συνδέσεις είναι ασφαλείς. Ελέγξτε ότι η διάταξη του ακροφυσίου δεν είναι φραγμένη.

• Η θέση της βαλβίδας δεν αντιστοιχεί στο σήμα εισόδου: Ελέγξτε τη ρύθμιση της αναλογικής ζώνης (P-band). Επαληθεύστε ότι η κατεύθυνση λειτουργίας (άμεση ή αντίστροφη) είναι σωστά ρυθμισμένη. Επαναβαθμονομήστε το σημείο μηδέν.

• Ασταθής λειτουργία ή ταλάντωση: Επιθεωρήστε για διαρροές αέρα σε σωληνώσεις και συνδέσεις. Ελέγξτε για υπερβολική τριβή στη συσκευασία της βαλβίδας ή στον ενεργοποιητή. Επαληθεύστε ότι η ρύθμιση της χωρητικότητας εξόδου αέρα είναι κατάλληλη.

• Σφάλμα βαθμονόμησης σημείου μηδέν: Το σημείο μηδέν είναι εκτός εύρους. Ελέγξτε την τοποθέτηση και επαναρυθμίστε το σημείο μηδέν.

• Χαμηλή πίεση τροφοδοσίας: Επαληθεύστε ότι η πίεση τροφοδοσίας πληροί την ελάχιστη απαίτηση των 1,4 bar. Ελέγξτε τον ρυθμιστή παροχής αέρα.

Μοντέλα Αντικατάστασης

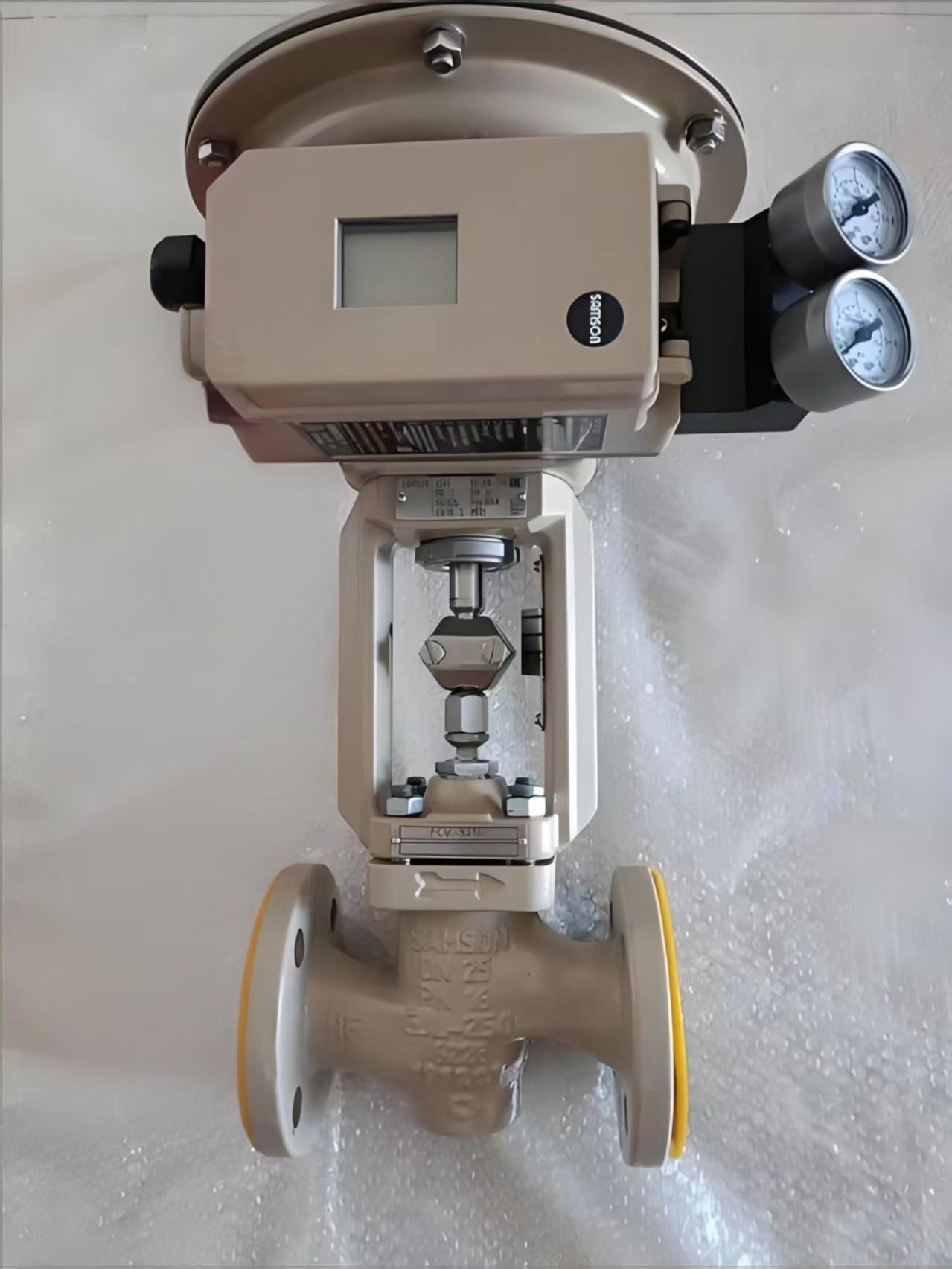

Το Samson 4763 θα καταργηθεί σύντομα. Η άμεση αντικατάσταση είναι το TROVIS 3730-1, το οποίο είναι ο έξυπνος ποτενσιόμετρος επόμενης γενιάς με επικοινωνία HART και βελτιωμένα χαρακτηριστικά. Το Type 3767 είναι επίσης διαθέσιμο ως εναλλακτική λύση. Το 4763 είναι πρόδρομος της σειράς 3730 και μοιράζεται παρόμοια συμβατότητα τοποθέτησης. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
