Συγκεντρωτικός ηλεκτροπνευματικός τοποθετητής για βαλβίδες ελέγχου της σειράς 3725 Samson

Επισκόπηση προϊόντος

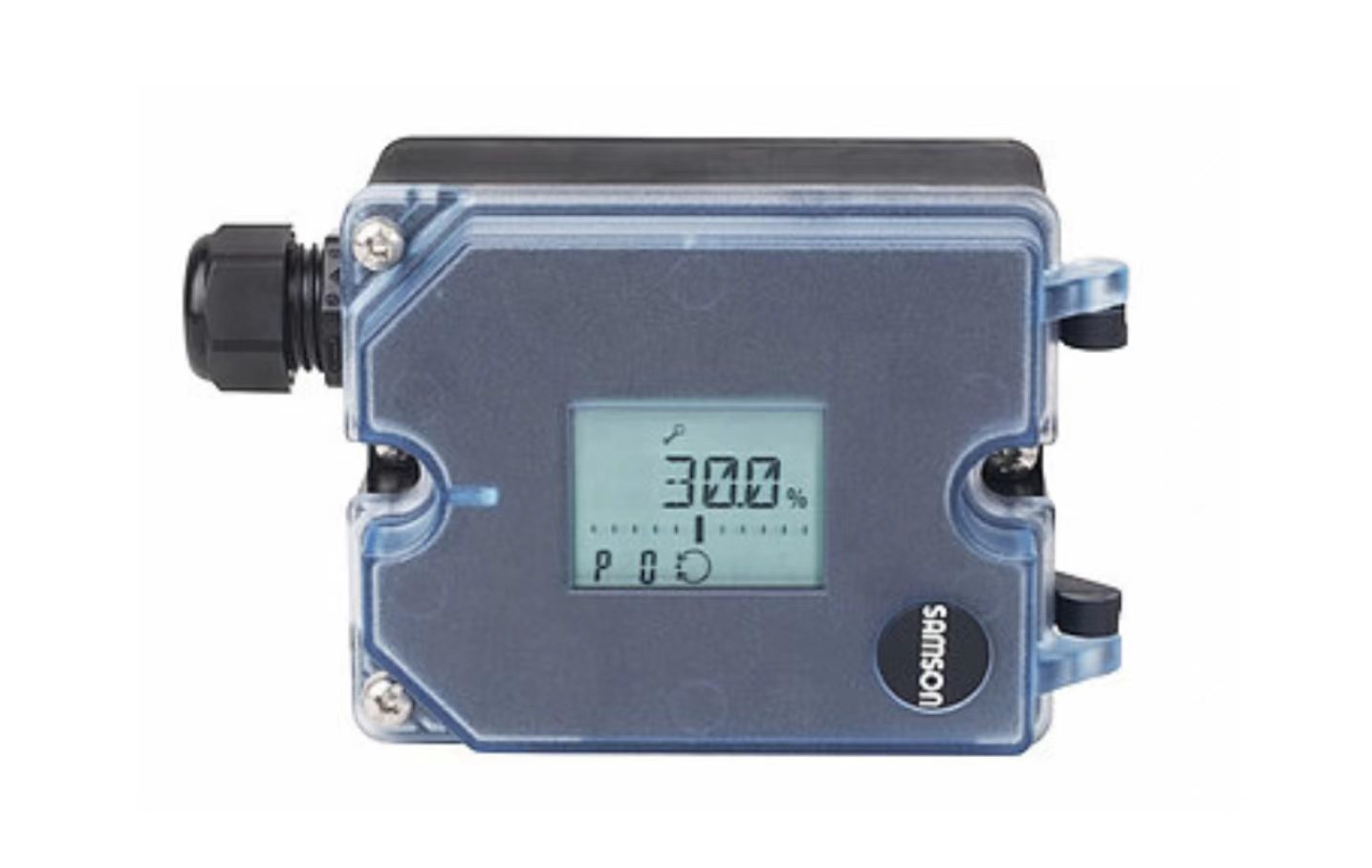

Το Samson 3725 είναι ένας συμπαγής, αυτο-βαθμονομημένος ηλεκτροπνευματικός θέσης σχεδιασμένος για σύνδεση σε πνευματικές βαλβίδες σφαιρικού και περιστροφικού τύπου. Είναι ένας θέσης μονής ενέργειας που συγκρίνει το σήμα ελέγχου εισόδου από το σύστημα ελέγχου με την πραγματική θέση του κορμού της βαλβίδας ή τη γωνία ανοίγματος, και στη συνέχεια εξάγει ένα αντίστοιχο πνευματικό σήμα στον ενεργοποιητή.

Η μονάδα διαθέτει μη επαφής μαγνητοαντιστατική ανίχνευση θέσης, οπότε δεν υπάρχουν μηχανικά φθειρόμενα μέρη στη διαδρομή ανάδρασης. Δεν επηρεάζεται από περιβαλλοντικά φαινόμενα και παλμική πίεση ατμού. Η λειτουργία είναι διαισθητική με τρία χωρητικά πλήκτρα και οθόνη LCD που μπορεί να διαβαστεί σε οποιαδήποτε θέση τοποθέτησης χάρη σε επιλέξιμη κατεύθυνση ανάγνωσης. Όλες οι παράμετροι αποθηκεύονται σε μη πτητική μνήμη EEPROM για προστασία από διακοπή ρεύματος.

Ο θέσης προσφέρει μεταβλητή αυτόματη εκκίνηση, και οι προκαθορισμένες παράμετροι σημαίνουν ότι μόνο οι τιμές που αποκλίνουν από το πρότυπο χρειάζεται να προσαρμοστούν. Μπορεί να ενεργοποιηθεί μια λειτουργία στεγανής κλεισίματος, και το σημείο μηδέν παρακολουθείται συνεχώς.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

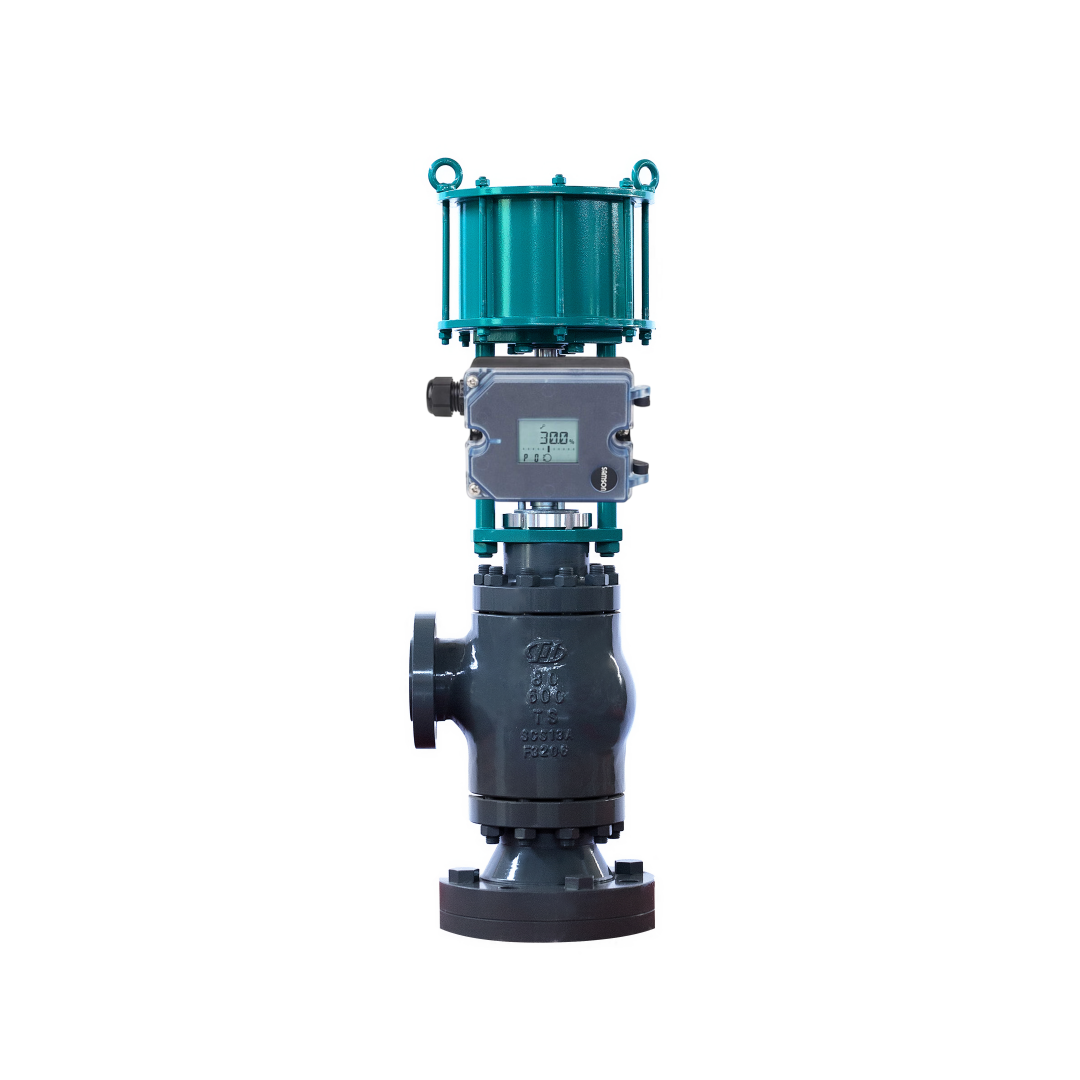

Το Samson 3725 χρησιμοποιείται στην χημική και πετροχημική επεξεργασία, την παραγωγή ενέργειας και τον γενικό βιομηχανικό αυτοματισμό. Είναι κατάλληλο για υπηρεσίες ρύθμισης και εφαρμογές όπου είναι απαραίτητος ο συμπαγής σχεδιασμός, η εύκολη λειτουργία και η ανθεκτικότητα. Ο θέσης έχει αναπτυχθεί για καθολική χρήση σε γραμμικούς και περιστροφικούς ενεργοποιητές.

Συνήθη Προβλήματα

• Ο θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση τροφοδοσίας (μέγ. 7 bar). Επαληθεύστε ότι οι πνευματικές συνδέσεις είναι ασφαλείς.

• Η θέση της βαλβίδας δεν αντιστοιχεί στο σήμα εισόδου: Ελέγξτε τη ρύθμιση της καμπύλης χαρακτηριστικών. Επαληθεύστε ότι η κατεύθυνση λειτουργίας έχει ρυθμιστεί σωστά. Επαναβαθμονομήστε το σημείο μηδέν.

• Ακανόνιστη λειτουργία ή ταλάντωση: Ελέγξτε για διαρροές αέρα στις σωληνώσεις και τις συνδέσεις. Ελέγξτε για υπερβολική τριβή στη φλάντζα της βαλβίδας ή στον ενεργοποιητή.

• Σφάλμα βαθμονόμησης σημείου μηδέν: Το σημείο μηδέν είναι εκτός εύρους. Ελέγξτε την τοποθέτηση και επαναρυθμίστε το σημείο μηδέν.

• Σφάλμα αρχικοποίησης: Ελέγξτε την πίεση τροφοδοσίας και τη σύνδεση του αισθητήρα διαδρομής. Επαληθεύστε ότι η βαλβίδα δεν είναι κολλημένη.

Μοντέλα Αντικατάστασης

Το Samson 3725 είναι μια συμπαγής πλατφόρμα θέσης. Το TROVIS 3730-1 είναι μια άμεση αντικατάσταση με επικοινωνία HART και βελτιωμένα χαρακτηριστικά. Ο Τύπος 3724 είναι επίσης διαθέσιμος ως εναλλακτική λύση στην ίδια σειρά. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε την τοποθέτηση του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
