Ηλεκτροπνευματική συσκευή θέσης βαλβίδων της σειράς Fisher 3720 4-20mA για βαλβίδες ελέγχου

Επισκόπηση προϊόντος

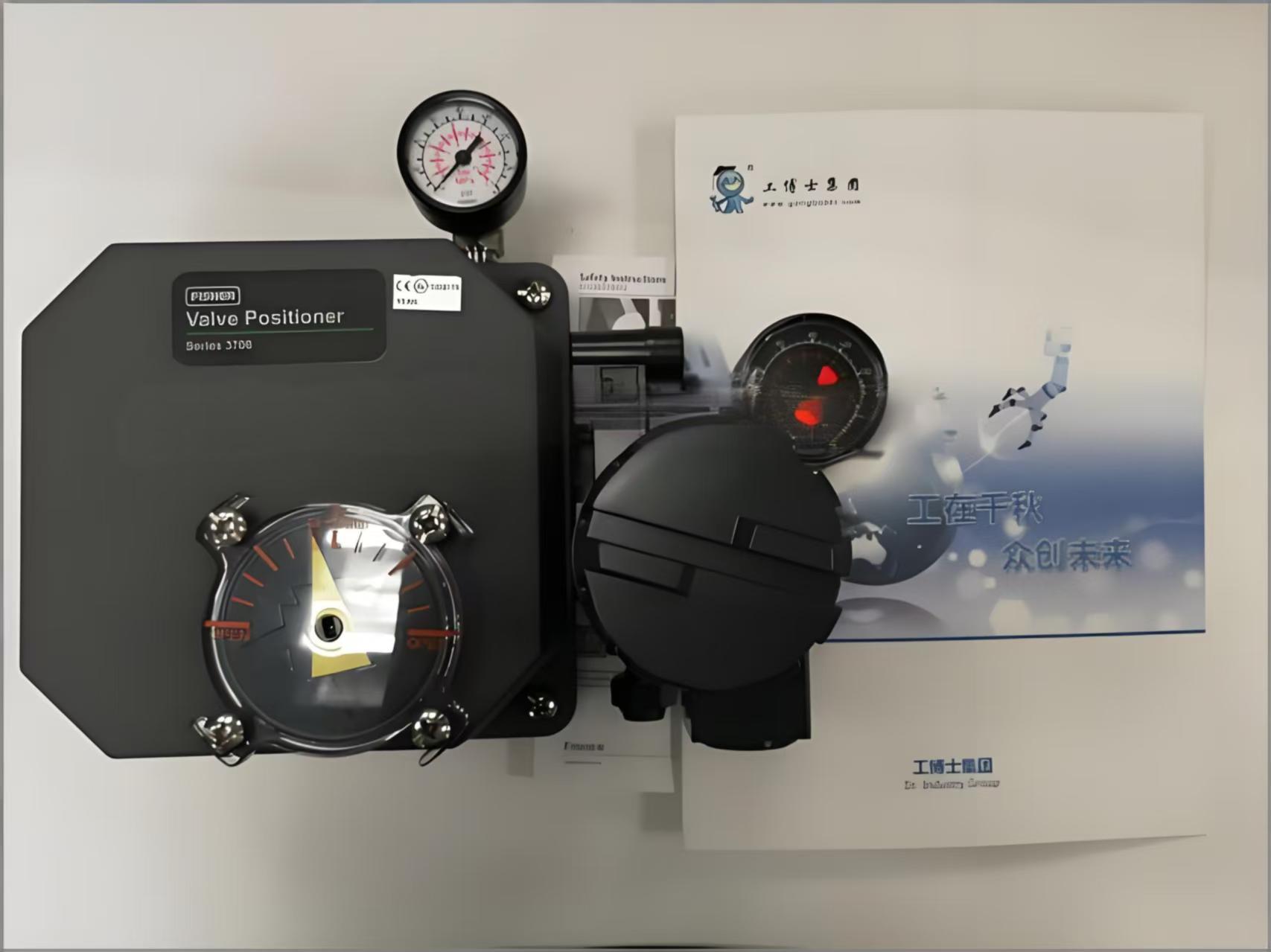

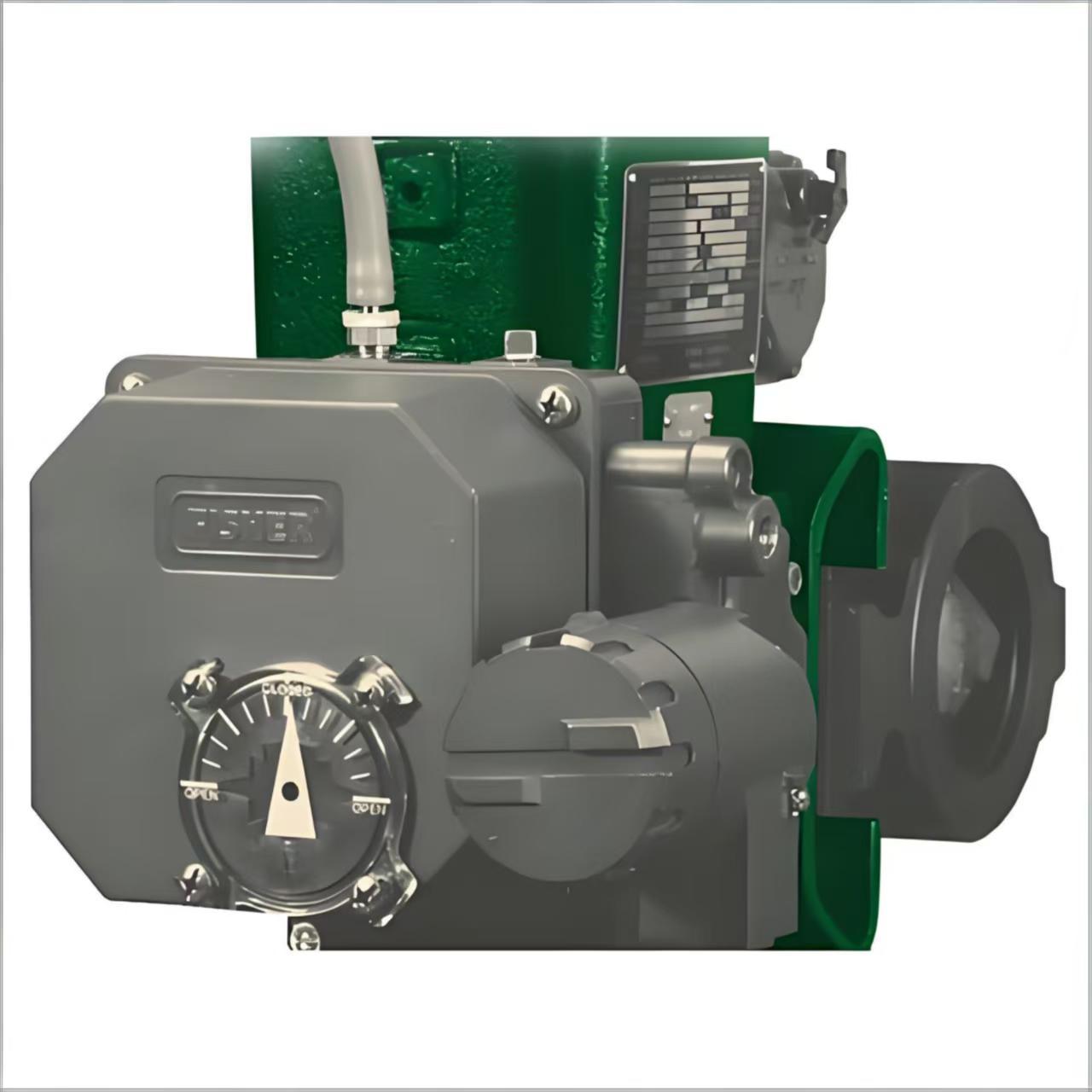

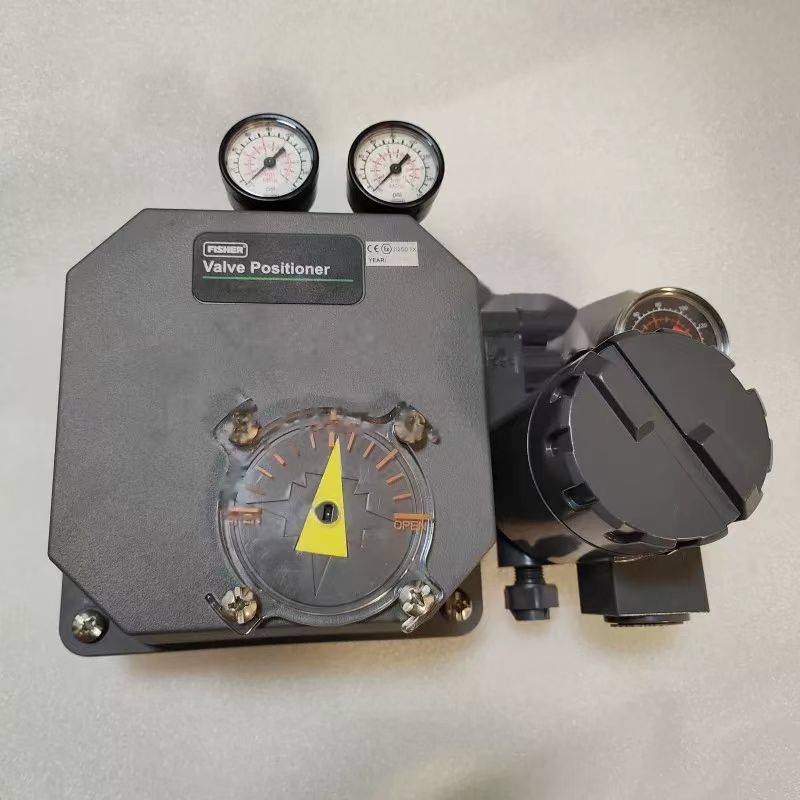

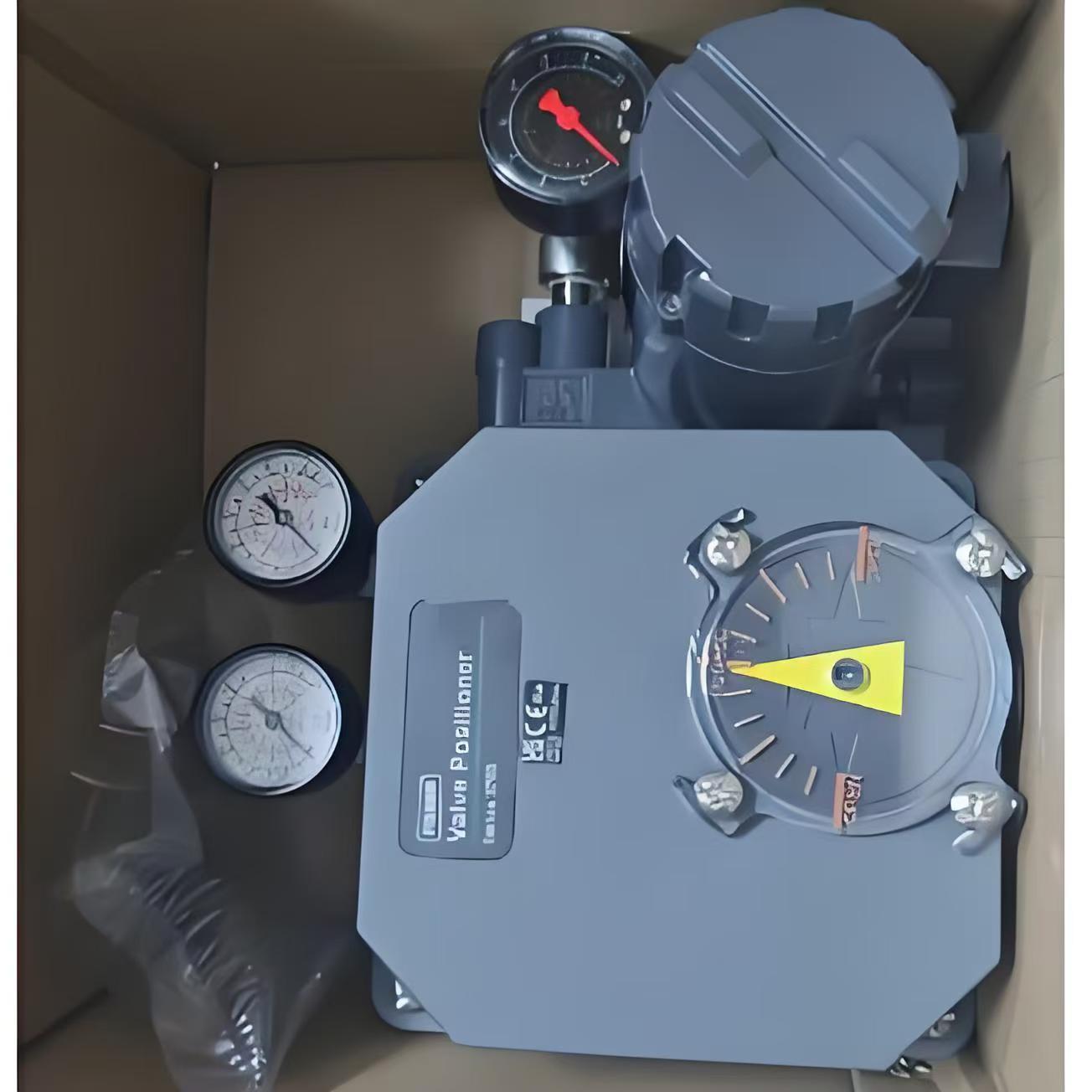

Ο Fisher 3720 είναι ένας ηλεκτρο-πνευματικός ελεγκτής θέσης βαλβίδας σχεδιασμένος για χρήση με περιστροφικούς ενεργοποιητές διαφράγματος ή εμβόλου. Αποτελείται από έναν πνευματικό ελεγκτή θέσης 3710 σε συνδυασμό με έναν ηλεκτρο-πνευματικό μετατροπέα 3722. Ο μετατροπέας λαμβάνει σήμα εισόδου 4-20 mA DC και παράγει αναλογική πνευματική έξοδο (0,2 έως 1,0 bar / 3 έως 15 psig) που οδηγεί το στάδιο του πνευματικού ελεγκτή θέσης.

Ο 3720 μπορεί να χρησιμοποιηθεί σε διαμορφώσεις μονής ή διπλής ενέργειας. Η ενέργεια μπορεί να αλλάξει μεταξύ άμεσης και αντίστροφης στο πεδίο. Οι ρυθμίσεις μηδενός και εύρους γίνονται χειροκίνητα χωρίς εργαλεία. Η αρθρωτή κατασκευή επιτρέπει τη μετατροπή ενός πνευματικού ελεγκτή θέσης 3710 σε ηλεκτρο-πνευματική μονάδα 3720 με την προσθήκη του μετατροπέα 3722.

Ο ελεγκτής θέσης χρησιμοποιεί δοκιμασμένη τεχνολογία πηνίου βαλβίδας για ακριβή, ταχέως αποκρινόμενη λειτουργία με μεγάλη διάρκεια ζωής κύκλου. Αντέχει σε έντονες δονήσεις του εργοστασίου. Το περίβλημα, τα εξαρτήματα και τα υλικά στεγανοποίησης επιλέγονται για σκληρά περιβάλλοντα, με χυτά κράματα αλουμινίου χαμηλής περιεκτικότητας σε χαλκό για αντοχή στη διάβρωση. Ο αέρας εξαέρωσης του ελεγκτή θέσης καθαρίζει τα εσωτερικά μέρη. Με δακτυλίους O-ring EPDM και διάφραγμα μονάδας εισόδου, ο 3720 μπορεί να χρησιμοποιηθεί σε εφαρμογές χαμηλής και υψηλής θερμοκρασίας, καθώς και σε επεξεργασία τροφίμων και ποτών, φαρμακευτικών προϊόντων και καπνού όπου απαιτούνται ειδικά υλικά.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Ο Fisher 3720 χρησιμοποιείται στον γενικό βιομηχανικό έλεγχο διεργασιών, συμπεριλαμβανομένης της χημικής επεξεργασίας, της παραγωγής ενέργειας, της χαρτοποιίας και άλλων βιομηχανιών που απαιτούν αξιόπιστη τοποθέτηση περιστροφικών βαλβίδων. Με στεγανοποιήσεις EPDM, μπορεί επίσης να εξυπηρετήσει εφαρμογές επεξεργασίας τροφίμων και ποτών, φαρμακευτικών προϊόντων και καπνού. Είναι κατάλληλος τόσο για περιστροφικούς ενεργοποιητές μονής όσο και διπλής ενέργειας.

Συνήθη Προβλήματα

• Δεν υπάρχει σήμα εξόδου με παρόντα είσοδο: Ελέγξτε για βουλωμένο ακροφύσιο. Καθαρίστε το ακροφύσιο. Ελέγξτε την πίεση τροφοδοσίας αέρα.

• Αργή ή αφύσικη πίεση εξόδου: Ελέγξτε ότι η πίεση τροφοδοσίας είναι εντός προδιαγραφών. Ελέγξτε τον πνευματικό ενισχυτή και τη διάταξη ακροφυσίου/πτερυγίου.

• Γραμμική απόκριση κακή: Ελέγξτε τη ρύθμιση του ελατηρίου μηδενός. Το ελατήριο μηδενός έχει περιορισμένο γραμμικό εύρος λειτουργίας. Ελέγξτε τη θέση του μηχανισμού ρύθμισης εύρους.

• Ο ελεγκτής θέσης δεν ανταποκρίνεται: Επαληθεύστε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Ελέγξτε ότι ο μετατροπέας λαμβάνει το σήμα 4-20 mA.

• Διαρροή αέρα: Ελέγξτε τους δακτυλίους O-ring, τις φλάντζες και το διάφραγμα για φθορά. Αντικαταστήστε όπως απαιτείται.

Μοντέλα Αντικατάστασης

Ο Fisher 3720 είναι μια ώριμη πλατφόρμα ηλεκτρο-πνευματικού ελεγκτή θέσης. Για σύγχρονη ψηφιακή επικοινωνία και προηγμένα διαγνωστικά, οι ψηφιακοί ελεγκτές βαλβίδων Fisher DVC6200 ή DVC2000 είναι οι εναλλακτικές λύσεις της τρέχουσας γενιάς. Για παλαιότερες εγκαταστάσεις, ο 3720 λειτουργεί ως άμεση αντικατάσταση του πνευματικού ελεγκτή θέσης 3710 όταν απαιτείται ηλεκτρική είσοδος. Για εναλλακτικές λύσεις από διαφορετικούς προμηθευτές, επαληθεύστε τη συμβατότητα της στήριξης του ενεργοποιητή, του εύρους διαδρομής και του σήματος εισόδου πριν από την παραγγελία.
