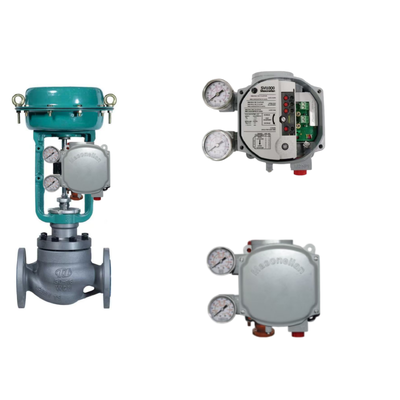

Masoneilan SVI1000 Ψηφιακός Ελεγκτής Θέσης Βαλβίδας Τροφοδοτούμενος από Βρόχο 4-20mA HART με Μαγνητική Ανάδραση Χωρίς Επαφή

Επισκόπηση του προϊόντος

Ο Masoneilan SVI1000 είναι ένας ψηφιακός τοποθετητής βαλβίδων επικοινωνίας HART που λειτουργεί σε βρόχο 4-20mA. Είναι ειδικά κατασκευασμένος για μονοδραστικές πνευματικές βαλβίδες ελέγχου.Η μονάδα χρησιμοποιεί ένα σύστημα μαγνητικής ανάδρασης χωρίς επαφή που εξαλείφει τις μηχανικές συνδέσεις και την σχετική φθορά τουςΔεδομένου ότι είναι τροφοδοτούμενο με βρόχο, δεν απαιτείται ξεχωριστή παροχή ενέργειας.

Οι περισσότερες βαλβίδες μπορούν να ρυθμιστούν και να βαθμολογηθούν σε λιγότερο από πέντε λεπτά.Το πεδίο HART αναθεώρηση 5 ή 7 είναι επιλέξιμοΔύο ενσωματωμένοι διακόπτες στερεής κατάστασης μπορούν να χρησιμοποιηθούν για την ένδειξη θέσης.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Masoneilan SVI1000 χρησιμοποιείται στην παραγωγή ενέργειας, τη χημική επεξεργασία, τον διυλισμό, τα πετροχημικά και το πετρέλαιο και το φυσικό αέριο.Ηλεκτρικές συσκευές, απόσταξη, υδροεπεξεργασία, ρωγμάτωση, ανάμειξη, ακεραιότητα αγωγών και συμπίεση αερίων.Η απλή ρύθμιση του και η αξιόπιστη μαγνητική ανατροφοδότηση το καθιστούν ιδανικό για τον τακτικό έλεγχο της πίεσης στις μονοδραστικές πνευματικές βαλβίδες.

Κοινά Προβλήματα

• Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδουΕλέγξτε ότι η λειτουργία της συσκευής είναι ρυθμισμένη σε φυσιολογική.

• Η βαλβίδα ανταποκρίνεται αργά ή καθόλου.: Επιβεβαιώστε ότι το σημείο ρύθμισης της παροχής αέρα είναι μεγαλύτερο από την τελική τιμή του ελαστικού συν 10 psig. Για τους κινητήρες μεγάλου όγκου, επαληθεύστε ότι η πτώση της παροχής κατά τη διάρκεια της γέμισης είναι μικρότερη από 15%.

• Προειδοποίηση για σφάλμα θέσης: Εκτελέστε μια υπογραφή βαλβίδας χρησιμοποιώντας το SVI1000 Basic DTM. Ελέγξτε για σφιχτή συσκευασία, συσσώρευση στέλεχος ή τριβή ενεργοποιητή. Εκτελέστε αυτόματη ή χειροκίνητη ρύθμιση.

• Περιορισμένη ισχύς (όλα τα LED απενεργοποιημένα): Το ρεύμα εισόδου είναι κάτω από 3,85 mA. Αυξήστε το ρεύμα κυκλώματος σε 4 mA για βαθμονόμηση και διάγνωση.

• Αποτυχία βαθμονόμησης: Η βαθμονόμηση του αισθητήρα εισόδου βρέθηκε εκτός αποδεκτού εύρους.

• Ελαττώματα υλικού (SelfCheckError): Αποσύρετε το ρεύμα για δύο λεπτά και επανεκκινήστε. Καθαρίστε τον συναγερμό μέσω ValVue ή HART Host. Εάν η βλάβη συνεχίζεται, αντικαταστήστε την ηλεκτρονική μονάδα.

Εναλλακτικά μοντέλα

Ο Masoneilan SVI1000 είναι ένας βασικός ψηφιακός τοποθετητής.οι σειρές SVI II AP ή SVI3 είναι οι επιλογές επόμενου επιπέδου από την ίδια σειρά προϊόντωνΓια εναλλακτικές λύσεις μεταξύ προμηθευτών, ελέγξτε την τοποθέτηση του ενεργοποιητή, την εμβέλεια ταξιδιού και το πρωτόκολλο επικοινωνίας πριν παραγγείλετε.
