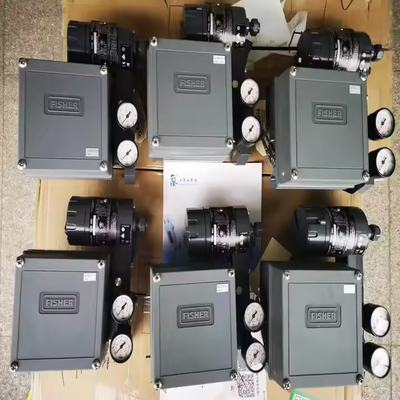

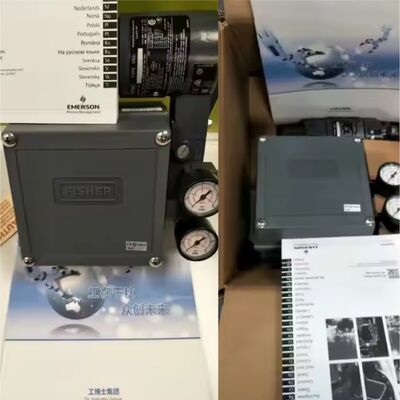

Ηλεκτροπνευματική συσκευή θέσης Fisher 3582i με εισροή συνεχούς ρεύματος 4-20 mA για βαλβίδες ελέγχου διαστολής με ενεργοποίηση διαφράγματος

Επισκόπηση του προϊόντος

Ο Fisher 3582i είναι ένας ηλεκτροπνευματικός ελεγκτής θέσης βαλβίδων σχεδιασμένος για βαλβίδες ελέγχου διαφραγμού με κυλιόμενο στέλεχος..Ο μετατροπέας δέχεται ένα σήμα 4-20 mA DC και παράγει μια αναλογική πνευματική έξοδο μέσω ενός συστήματος ακροφύλλου/φλαπ. Αυτό το πνευματικό σήμα οδηγεί στη συνέχεια το στάδιο τοποθέτησης,που ρυθμίζει την πίεση τροφοδοσίας του ενεργοποιητή για να διατηρεί το στέλεχος της βαλβίδας στη θέση που διέπεται από το σήμα εισόδου.

Η μονάδα είναι γνωστή για την ακρίβεια, την γρήγορη απόκριση και την ανοχή σε δονήσεις των εγκαταστάσεων.Η αρθρωτή σχεδίαση επιτρέπει την προσθήκη ενός μετατροπέα 582i σε έναν υφιστάμενο 3582 πνευματικό τοποθετητή στο πεδίο, μετατρέποντάς την σε ηλεκτροπνευματική λειτουργία.

Το μηδέν και το εύρος ρυθμίζονται με κατσαβίδι και κλειδαριά μόλις αφαιρεθεί το κάλυμμα.Οι διακυμάνσεις της πίεσης τροφοδοσίας και του φορτίου της βαλβίδας έχουν ελάχιστη επίδραση στην απόδοσηΗ θήκη και τα εσωτερικά υλικά αντέχουν σε σκληρές συνθήκες και ο αέρας καθαρίζει τα εσωτερικά μέρη για επιπλέον προστασία.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Η 3582i χρησιμοποιείται σε βιομηχανίες διεργασιών με βαλβίδες ελέγχου διαφραγμού που χειρίζονται ροή, πίεση, θερμοκρασία και επίπεδο.Το ρυθμιζόμενο εύρος μηδέν και εύρους καλύπτει όλα τα τυποποιημένα σήματα εισόδουΜια οικογένεια συσκευών τοποθέτησης υποστηρίζει πολλές εφαρμογές, απλοποιώντας το απόθεμα ανταλλακτικών σε όλο το εργοστάσιο.

Κοινά Προβλήματα

• Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις.

• Η θέση του στελέχους της βαλβίδας δεν ταιριάζει με το σήμα εισόδουΒεβαιωθείτε ότι η θέση της καμάρας ταιριάζει με την κίνηση και τη δράση του ενεργοποιητή.

• Ακανόνιστη λειτουργία ή ταλάντευση: Ελέγξτε για διαρροές αέρα στους σωλήνες και τα εξαρτήματα.

• Οι διακυμάνσεις της πίεσης τροφοδοσίας επηρεάζουν τη θέσηΤο 3582i έχει σχεδιαστεί για να ελαχιστοποιεί την επίδραση των αλλαγών πίεσης τροφοδοσίας, αλλά οι ακραίες διακυμάνσεις μπορεί να προκαλέσουν προβλήματα.

Εναλλακτικά μοντέλα

Για νέες εγκαταστάσεις που απαιτούν ψηφιακή επικοινωνία και διάγνωση,οι ψηφιακοί ελεγκτές βαλβίδων DVC6200 ή DVC2000 είναι τα σύγχρονα ισοδύναμα από την ίδια σειρά προϊόντωνΟ μετατροπέας 582i μπορεί να τοποθετηθεί στο πεδίο σε υφιστάμενο 3582 pneumatic positioner για να αναβαθμιστεί σε μια διαμόρφωση 3582i,αν και αυτό μπορεί να απαιτήσει αλλαγή τοποθέτησης τοποθέτησης και εύρος σήματος εισόδουΓια εναλλακτικές λύσεις μεταξύ προμηθευτών, ελέγξτε την τοποθέτηση του ενεργοποιητή, την εμβέλεια πορείας και τη συμβατότητα του σήματος εισόδου πριν από την παραγγελία.
