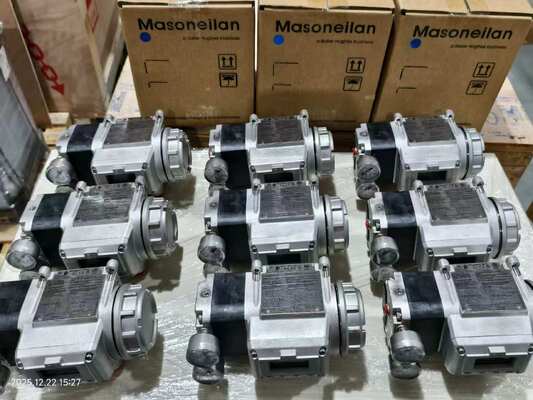

Ψηφιακός Ελεγκτής Θέσης Βαλβίδας Masoneilan SVI3 με Επικοινωνία HART 7, Βρόχο 4-20mA και Προηγμένες Διαγνωστικές

Επισκόπηση προϊόντος

Το Masoneilan SVI3 είναι ένας ψηφιακός τοποθετητής βαλβίδων τρίτης γενιάς που χρησιμοποιεί επικοινωνία HART 7 μέσω βρόχου δύο καλωδίων 4-20mA. Οδηγεί πνευματικούς ενεργοποιητές με υψηλή ακρίβεια και περιλαμβάνει προηγμένα διαγνωστικά για συνεχή παρακολούθηση της βαλβίδας. Ο αισθητήρας θέσης χωρίς επαφή διαβάζει μέσω του περιβλήματος, εξαλείφοντας σημεία μηχανικής φθοράς. Η συσκευή λειτουργεί έως και -55°C, καθιστώντας την κατάλληλη για ακραία κλίματα.

Η τοπική διεπαφή διαθέτει οθόνη γραφικών υψηλής αντίθεσης και κουμπιά κατάλληλα για επικίνδυνες περιοχές. Το Smart Cal επιτρέπει τη ρύθμιση και βαθμονόμηση με ένα κουμπί, μειώνοντας τον χρόνο εγκατάστασης. Ο τοποθετητής αποθηκεύει έως και ένα έτος δεδομένων διαγνωστικών επί του σκάφους, επιτρέποντας την ανάλυση τάσεων χωρίς εξωτερικά εργαλεία. Ενσωματώνεται με τα κύρια συστήματα ελέγχου μέσω υποστήριξης DTM και EDD.

Η κατανάλωση αέρα σε σταθερή κατάσταση είναι 40% χαμηλότερη από τα προηγούμενα μοντέλα, και η παροχή αέρα είναι 15% υψηλότερη για ταχύτερη κίνηση. Το SVI3 περιλαμβάνει 19 διαδικτυακά διαγνωστικά βαλβίδων που παρακολουθούν την κατάσταση της βαλβίδας κατά τη διάρκεια της λειτουργίας της διεργασίας, βοηθώντας στην πρόβλεψη των αναγκών συντήρησης πριν από την εμφάνιση βλαβών.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Masoneilan SVI3 χρησιμοποιείται στην παραγωγή ενέργειας, τη διύλιση, τα πετροχημικά, τα μεσαία πετρελαϊκά και αέρια, και τα ανάντη πετρελαϊκά και αέρια. Βασικές εφαρμογές περιλαμβάνουν γεννήτριες ατμοστροβίλων, συμπυκνωτές, πύργους ψύξης, κτίρια αντιδραστήρων, κτίρια στροβίλων, γεννήτριες ατμού ανάκτησης θερμότητας, ισοζύγιο εγκαταστάσεων, απόσταξη, αναμόρφωση υδροεπεξεργασίας, πυρόλυση, δευτερογενή ανάμιξη, ψύξη και κλασματοποίηση, συμπίεση αερίου φόρτισης, διαχωρισμό, εργασίες ακεραιότητας αγωγών, αφυδάτωση, ψύξη, υγροποίηση, φόρτωση και αποστολή, επαναεριοποίηση και συμπίεση.

Συνήθη Προβλήματα

• Το Smart Cal δεν ολοκληρώνεται: Ελέγξτε αν η πίεση τροφοδοσίας είναι εντός 20-120 psi. Επαληθεύστε ότι τα όρια διαδρομής της βαλβίδας είναι εντός του ονομαστικού εύρους. Βεβαιωθείτε ότι η βαλβίδα δεν είναι κολλημένη ή μπλοκαρισμένη.

• Ταλάντωση ή κύκλος θέσης: Ελέγξτε αν υπάρχει ολίσθηση-κόλλημα. Εάν οι κύκλοι θέσης είναι πολύ μεγαλύτεροι από τους κύκλους του σημείου ρύθμισης, ο τοποθετητής μπορεί να προκαλεί τον κύκλο. Επιθεωρήστε για χειροκίνητο τροχό που εμποδίζει τη διαδρομή της βαλβίδας, σπασμένο στέλεχος ή αποσυνδεδεμένα εξαρτήματα ανάδρασης θέσης.

• Αποτυχία επικοινωνίας με φορητή συσκευή HART: Επαληθεύστε ότι η αντίσταση του βρόχου είναι επαρκής. Ελέγξτε ότι η τάση των ακροδεκτών πληροί τις απαιτήσεις συμμόρφωσης (9Vdc @ 20mA, 11Vdc @ 4mA).

• Σφάλμα χαμηλής ισχύος (LOW_POWER): Ρεύμα εισόδου κάτω από 3,15 mA. Αυξήστε το ρεύμα του βρόχου στα 4 mA για βαθμονόμηση και διαγνωστικά.

• Εμφανίζεται TuneERR μετά την αυτόματη ρύθμιση: Μπορεί να απαιτείται χειροκίνητη ρύθμιση. Ανατρέξτε στην ενότητα αντιμετώπισης προβλημάτων στο εγχειρίδιο οδηγιών.

• SelfCheckError ή βλάβη υλικού: Αποσυνδέστε την τροφοδοσία για δύο λεπτά και επανεκκινήστε. Καθαρίστε τον συναγερμό χρησιμοποιώντας το ValVue ή το HART Host. Εάν η βλάβη επιμένει, αντικαταστήστε τη μονάδα ηλεκτρονικών.

Μοντέλα Αντικατάστασης

Το Masoneilan SVI3 είναι η άμεση αντικατάσταση των SVI II AP και SVI1000. Διαθέτει βάσεις στήριξης από ανοξείδωτο χάλυβα για οποιονδήποτε συνδυασμό βαλβίδας/ενεργοποιητή και είναι πλήρως συμβατό προς τα πίσω με τις βάσεις στήριξης των SVI II AP και SVI1000. Για τους χρήστες SVI II AP, η αναβάθμιση είναι σχετικά απλή — μπορεί να χρησιμοποιηθεί η υπάρχουσα στήριξη, και μόνο η σύνδεση αέρα/σωλήνωσης μπορεί να χρειαστεί προσαρμογή. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη στήριξη του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
