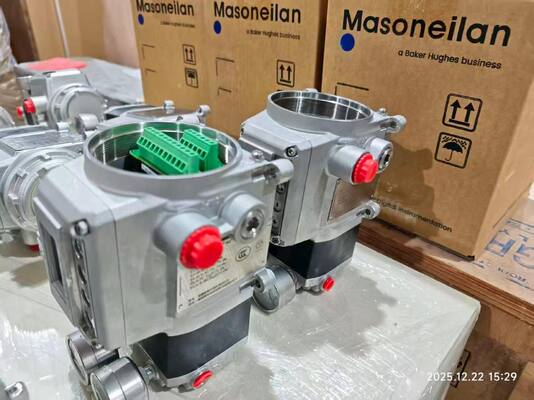

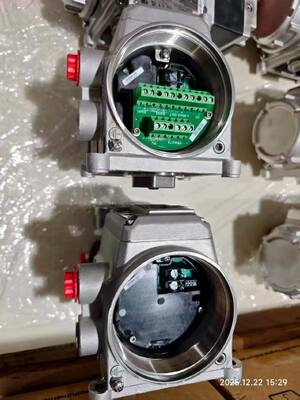

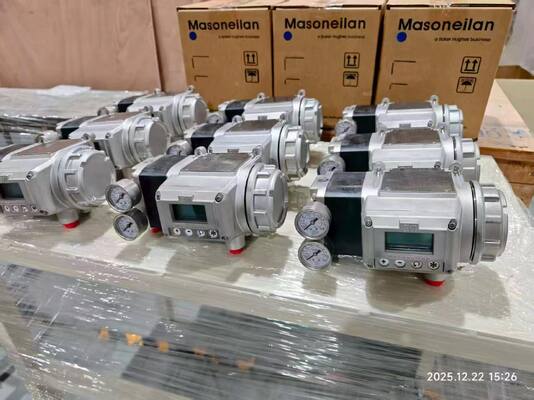

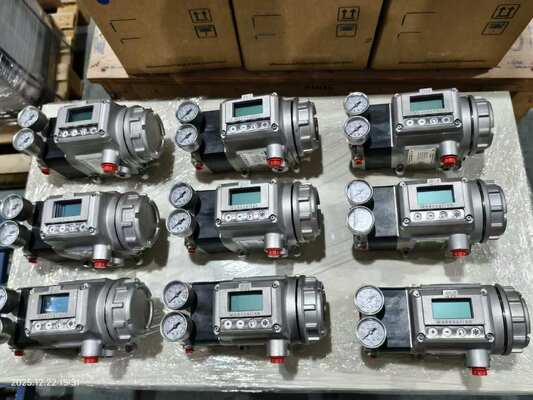

Έξυπνος Ελεγκτής Θέσης Βαλβίδας Masoneilan SVI3 με Επικοινωνία HART 7, Μη Επαφής Αισθητήρα Θέσης και Έξυπνη Ρύθμιση με Ένα Κουμπί

Επισκόπηση προϊόντος

Το Masoneilan SVI3 είναι ένας ελεγκτής θέσης βαλβίδας τρίτης γενιάς που αξιοποιεί την επικοινωνία HART 7 μέσω βρόχου 4-20mA για τον έλεγχο πνευματικών ενεργοποιητών με υψηλή ακρίβεια. Ο αισθητήρας θέσης χωρίς επαφή εξαλείφει τη μηχανική φθορά και η μονάδα λειτουργεί αξιόπιστα σε θερμοκρασίες έως -55°C. Η τοπική διεπαφή περιλαμβάνει γραφική οθόνη και κουμπιά με βαθμολογία για επικίνδυνες περιοχές. Το Smart Cal επιτρέπει τη ρύθμιση και βαθμονόμηση με ένα κουμπί. Η συσκευή αποθηκεύει έως και ένα έτος δεδομένων διαγνωστικών ενσωματωμένα και ενσωματώνεται με συστήματα ελέγχου μέσω DTM και EDD. Η κατανάλωση αέρα μειώνεται κατά 40% σε σύγκριση με προηγούμενα μοντέλα, ενώ η παροχή αέρα αυξάνεται κατά 15%. Δεκαεννέα διαδικτυακά διαγνωστικά βαλβίδων παρακολουθούν την υγεία της βαλβίδας κατά τη λειτουργία.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το SVI3 χρησιμοποιείται στην παραγωγή ενέργειας, τη διύλιση, τα πετροχημικά, τα μεσαία πετρελαϊκά και αέρια, και τα ανάντη πετρελαϊκά και αέρια. Τυπικές χρήσεις περιλαμβάνουν γεννήτριες ατμοστροβίλων, συμπυκνωτές, πύργους ψύξης, κτίρια αντιδραστήρων και στροβίλων, γεννήτριες ατμού ανάκτησης θερμότητας, ισοζύγιο εγκαταστάσεων, απόσταξη, αναμόρφωση υδροεπεξεργασίας, πυρόλυση, δευτερογενή ανάμιξη, ψύξη και κλασματοποίηση, συμπίεση αερίου φόρτισης, διαχωρισμό, εργασίες ακεραιότητας αγωγών, αφυδάτωση, ψύξη, υγροποίηση, φόρτωση και αποστολή, επαναεριοποίηση και συμπίεση.

Συνήθη Προβλήματα

• Το Smart Cal αποτυγχάνει να ολοκληρωθεί: Ελέγξτε αν η πίεση τροφοδοσίας είναι εντός 20-120 psi. Επαληθεύστε ότι τα όρια διαδρομής της βαλβίδας είναι εντός του ονομαστικού εύρους. Βεβαιωθείτε ότι η βαλβίδα δεν είναι κολλημένη ή μπλοκαρισμένη.

• Ταλάντωση ή κύκλος θέσης: Ελέγξτε αν υπάρχει ολίσθηση-κόλλημα. Εάν οι κύκλοι θέσης είναι πολύ μεγαλύτεροι από τους κύκλους του σημείου ρύθμισης, ο ελεγκτής θέσης μπορεί να προκαλεί τον κύκλο. Επιθεωρήστε για χειροτροχό που μπλοκάρει τη διαδρομή της βαλβίδας, σπασμένο στέλεχος ή αποσυνδεδεμένα εξαρτήματα ανάδρασης θέσης.

• Αποτυχία επικοινωνίας με φορητή συσκευή HART: Επαληθεύστε ότι η αντίσταση του βρόχου είναι επαρκής. Ελέγξτε ότι η τάση των ακροδεκτών πληροί τις απαιτήσεις συμμόρφωσης (9Vdc @ 20mA, 11Vdc @ 4mA).

• Σφάλμα χαμηλής ισχύος (LOW_POWER): Ρεύμα εισόδου κάτω από 3,15 mA. Αυξήστε το ρεύμα του βρόχου στα 4 mA για βαθμονόμηση και διαγνωστικά.

• Το TuneERR εμφανίζεται μετά την αυτόματη ρύθμιση: Μπορεί να απαιτείται χειροκίνητη ρύθμιση. Ανατρέξτε στην ενότητα αντιμετώπισης προβλημάτων στο εγχειρίδιο οδηγιών.

• Σφάλμα SelfCheckError ή βλάβη υλικού: Αποσυνδέστε την τροφοδοσία για δύο λεπτά και επανεκκινήστε. Καθαρίστε τον συναγερμό χρησιμοποιώντας το ValVue ή το HART Host. Εάν η βλάβη επιμένει, αντικαταστήστε τη μονάδα ηλεκτρονικών.

Μοντέλα Αντικατάστασης

Το Masoneilan SVI3 είναι η άμεση αντικατάσταση των SVI II AP και SVI1000. Διαθέτει ανοξείδωτα στηρίγματα στήριξης για οποιονδήποτε συνδυασμό βαλβίδας/ενεργοποιητή και είναι πλήρως συμβατό προς τα πίσω με τα στηρίγματα στήριξης των SVI II AP και SVI1000. Για τους χρήστες SVI II AP, η αναβάθμιση είναι σχετικά απλή — μπορεί να χρησιμοποιηθεί η υπάρχουσα στήριξη και μόνο η σύνδεση αέρα/σωλήνωσης μπορεί να χρειαστεί προσαρμογή. Για εναλλακτικές λύσεις από άλλους κατασκευαστές, επαληθεύστε τη στήριξη του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
