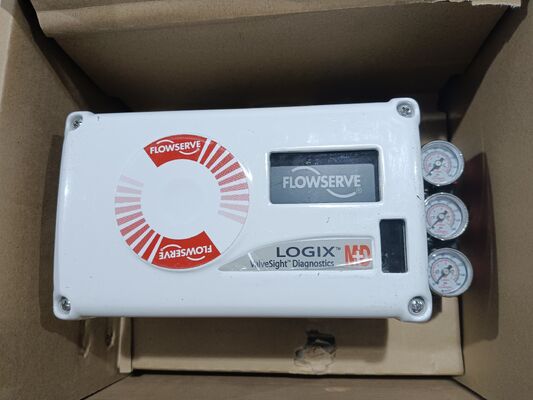

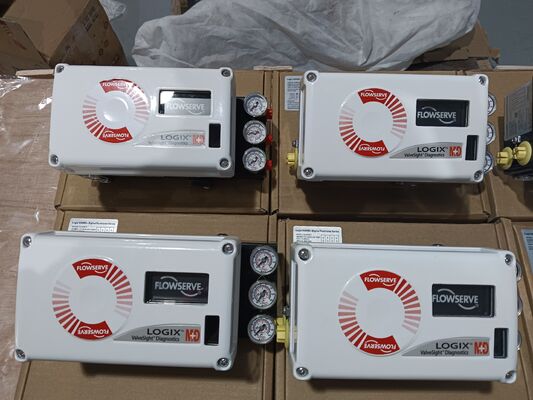

Ψηφιακός Ελεγκτής Θέσης Βαλβίδας Flowserve Logix 520MD με Επικοινωνία HART 5, 6 και 7, Ακρίβεια ±0,25% και Περίβλημα IP66/NEMA 4X

Επισκόπηση του προϊόντος

Το Flowserve Logix 520MD είναι ένας ψηφιακός τοποθετητής βαλβίδων υψηλής απόδοσης που έχει σχεδιαστεί για ακριβή έλεγχο του πνευματικού ενεργοποιητή.και 7 επικοινωνίας και παρέχει πνευματική έξοδο τόσο για περιστρεφόμενους όσο και για γραμμικούς ενεργοποιητέςΗ μονάδα συνδυάζει ακριβείς δυνατότητες θέσης και ρύθμισης με απλή ρύθμιση και ισχυρές διαγνωστικές λειτουργίες.

Ένας αλγόριθμος προσαρμογής κέρδους με πολλές μεταβλητές επιτρέπει στο 520MD να κάνει μεγάλες αλλαγές βήματος με ελάχιστη υπέρβαση, διατηρώντας παράλληλα την ανάλυση για πολύ μικρές αλλαγές βήματος.Η αυτόματη ρύθμιση κυκλώνει τον ενεργοποιητή για να παράγει μια μετρούμενη απόκριση και επιλέγει τιμές κέρδους που παρέχουν κατάλληλη απόδοση του ενεργοποιητήΈνας επιλέκτης τροποποιητή κέρδους μπορεί να αυξήσει ή να μειώσει το υπολογισμένο κέρδος για βέλτιστα αποτελέσματα.

Οι διακόπτες DIP χειρίζονται τη λειτουργία συντονισμού και άλλες κοινές ρυθμίσεις.Τα σύνολα συντονισμού μπορούν να τροποποιηθούν με ένα λογισμικό χειριστή ή ValveSight για να φιλοξενήσουν ένα ευρύ φάσμα μεγεθών και τύπων ενεργοποιητώνΟ σχεδιασμός ελέγχου δύο σταδίων παρέχει ταχύτερους χρόνους απόκρισης και πιο στενό έλεγχο με χαμηλή κατανάλωση αέρα.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Flowserve Logix 520MD εξυπηρετεί το πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία, την παραγωγή ενέργειας, την επεξεργασία νερού και τις φαρμακευτικές βιομηχανίες.θέση βαλβίδας αντιδραστήραΟι πιστοποιημένες κατηγορίες επικίνδυνων περιοχών το καθιστούν κατάλληλο για απαιτητικά περιβάλλοντα διαδικασίας.

Κοινά Προβλήματα

• Δεν αναβοσβήνει το LEDΕλέγξτε αν το ρεύμα παροχής είναι τουλάχιστον 3,6 mA και ελέγξτε την πολικότητα.

• Ακανόνιστες επικοινωνίεςΕλέγξτε αν το εύρος ζώνης της τρέχουσας πηγής περιορίζεται στα 25Hz. Ελέγξτε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε ένα συμβατό εσωτερικό φράγμα ασφάλειας.

• Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολέςΗ μονάδα βρίσκεται σε ψηφιακή λειτουργία εντολών ή συνέβη σφάλμα βαθμονόμησης.

• Διάγνωση θέσης βαλβίδας όχι όπως αναμενόταν: Θέση αισθητήρα τοποθέτησης όχι σε 180 μοίρες, στροφή δεν βαθμολογείται, MPC ενεργός, ή χαρακτηρισμός χρήστη ενεργός.

• Θέση πλήρους λειτουργίας ανοικτής ή κλειστής, μη ανταποκρίνεται στην εντολήΔοκιμαστικό σύστημα: Δοκιμαστικό σύστημα: Δοκιμαστικό σύστημα: Δοκιμαστικό σύστημα: Δοκιμαστικό σύστημα:

• Απαιτείται βαθμονόμηση τριβής: Δεν έχει εκτελεστεί βαθμονόμηση τριβής από την εργοστασιακή επαναφορά.

Εναλλακτικά μοντέλα

Η σειρά Flowserve Logix 520MD είναι μια ώριμη ψηφιακή πλατφόρμα τοποθέτησης.Για νεότερες εγκαταστάσεις, το Logix 3200MD και το Logix 3800MD είναι εναλλακτικά μοντέλα εντός της ίδιας οικογένειας προϊόντων.και πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
