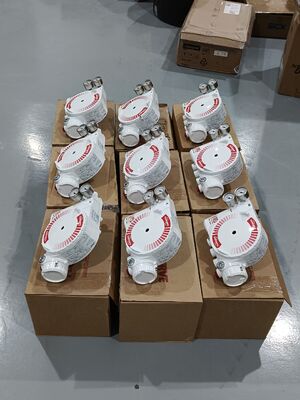

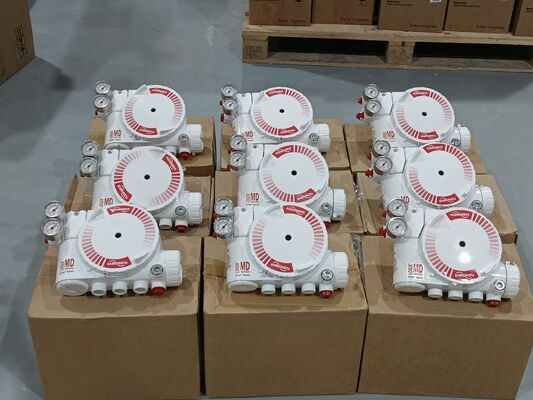

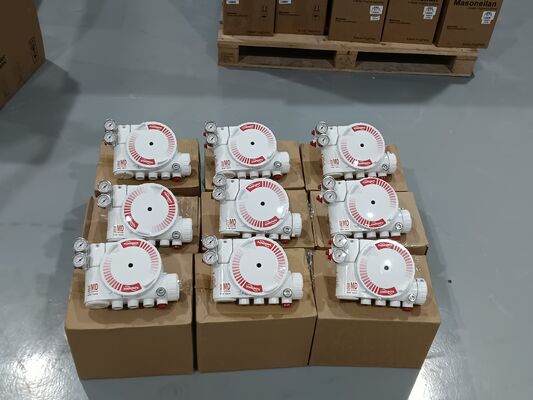

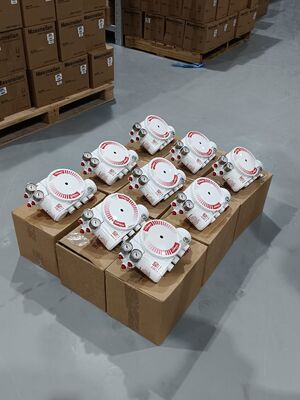

Έξυπνος Ελεγκτής Θέσης Βαλβίδας Flowserve Logix 3200MD με HART 5 για Πνευματικούς Ενεργοποιητές σε Περίβλημα Αντιεκρηκτικής Προστασίας

Επισκόπηση προϊόντος

Το Flowserve Logix 3200MD είναι ένας ψηφιακός τοποθετητής βαλβίδων HART που χρησιμοποιεί τεχνολογία πιεζοηλεκτρικών στοιχείων για υψηλή απόδοση και αξιοπιστία. Είναι μια συσκευή δύο καλωδίων, εισόδου 4-20mA που οδηγεί έναν πνευματικό ενεργοποιητή με βάση ένα αναλογικό σήμα ελέγχου. Η διαμόρφωση μπορεί να γίνει τοπικά με κουμπιά, φορητή συσκευή HART ή λογισμικό SoftTools. Οι τοπικές ενδεικτικές λυχνίες κατάστασης, οι διακόπτες DIP και τα κουμπιά βαθμονόμησης απλοποιούν τη ρύθμιση. Η αυτόματη ρύθμιση με δυναμική επιλογή κέρδους εξασφαλίζει σταθερό έλεγχο.

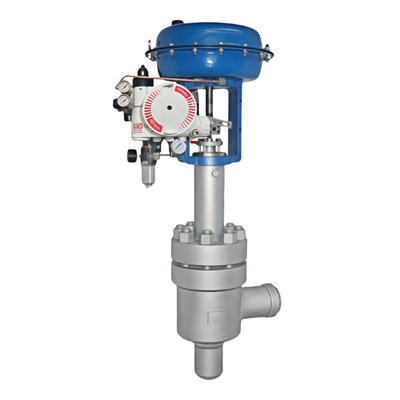

Η μονάδα υποστηρίζει τόσο διπλής όσο και μονής ενέργειας ενεργοποιητές, για γραμμικές και περιστροφικές βάσεις στήριξης. Δεν επηρεάζεται από αλλαγές στην πίεση τροφοδοσίας και μπορεί να χειριστεί πιέσεις τροφοδοσίας από 30 έως 150 psig. Το περίβλημα με προστασία από έκρηξη έχει βαθμολογία Class I Division 1 Groups B-D, Ex d IIB+H2, AEx d IIB+H2 και είναι συμβατό με SIL 2.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Flowserve Logix 3200MD εξυπηρετεί τις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ενέργειας, επεξεργασίας νερού και φαρμακευτικών προϊόντων. Χειρίζεται τον έλεγχο αγωγών και ενεργοποιητών, την τοποθέτηση βαλβίδων αντιδραστήρων, την αυτοματοποίηση παράκαμψης στροβίλων και τη ρύθμιση ροής.

Συνήθη Προβλήματα

• Δεν αναβοσβήνει LED: Το ρεύμα είναι κάτω από 3,6 mA ή η πολικότητα της καλωδίωσης είναι λανθασμένη. Επαληθεύστε ότι το ρεύμα τροφοδοσίας είναι τουλάχιστον 3,6 mA και ελέγξτε την πολικότητα.

• Ασταθής επικοινωνία: Προβλήματα σήματος HART. Ελέγξτε ότι το εύρος ζώνης της πηγής ρεύματος περιορίζεται στα 25Hz. Επαληθεύστε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε ένα συμβατό φράγμα εγγενούς ασφάλειας.

• Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολές: Η μονάδα βρίσκεται σε λειτουργία ψηφιακής εντολής ή συνέβη σφάλμα βαθμονόμησης. Αλλάξτε τη λειτουργία εντολής σε αναλογική. Επαναβαθμονομήστε τη μονάδα.

• Η ένδειξη θέσης βαλβίδας δεν είναι η αναμενόμενη: Η βάση στήριξης του αισθητήρα θέσης δεν είναι στις 180 μοίρες, η διαδρομή δεν έχει βαθμονομηθεί ή το MPC είναι ενεργό. Επανατοποθετήστε τον αισθητήρα. Βαθμονομήστε τη διαδρομή.

• Η θέση οδηγείται πλήρως ανοιχτή ή κλειστή: Η διαδρομή δεν έχει βαθμονομηθεί, ο εσωτερικός βρόχος του αισθητήρα Hall δεν είναι συνδεδεμένος, έχει οριστεί λάθος ενέργεια αέρα ή οι σωληνώσεις είναι ανάποδα. Βαθμονομήστε τη διαδρομή. Ελέγξτε τις συνδέσεις υλικού.

• Απαιτείται βαθμονόμηση τριβής: Δεν έχει πραγματοποιηθεί βαθμονόμηση τριβής από την επαναφορά εργοστασιακών ρυθμίσεων. Πραγματοποιήστε Βαθμονόμηση Τριβής χρησιμοποιώντας το μενού οθόνης, τη φορητή συσκευή ή το DTM.

Μοντέλα αντικατάστασης

Το Flowserve Logix 3200MD είναι μια ώριμη πλατφόρμα ψηφιακού τοποθετητή. Για επιπλέον ακεραιότητα ασφάλειας, η παραλλαγή Logix 3200MD+ προσφέρει βελτιωμένα χαρακτηριστικά. Για νεότερες εγκαταστάσεις, το Logix 3800 είναι ένα εναλλακτικό μοντέλο εντός της ίδιας οικογένειας προϊόντων. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη βάση στήριξης του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
