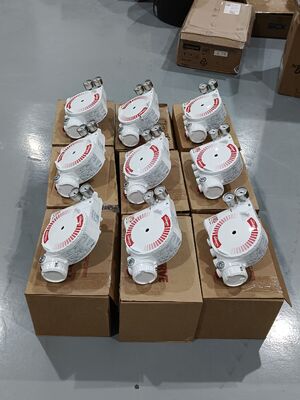

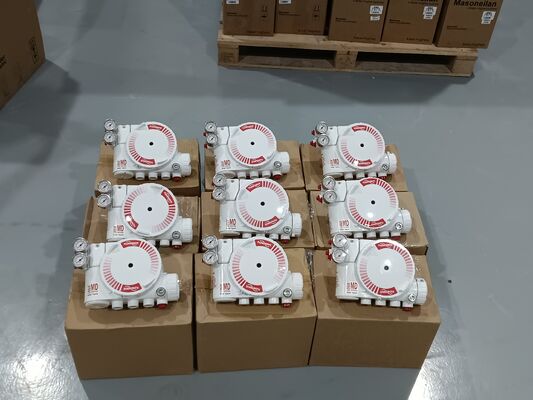

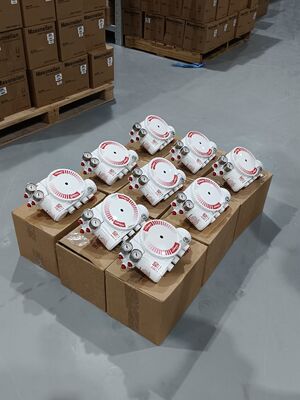

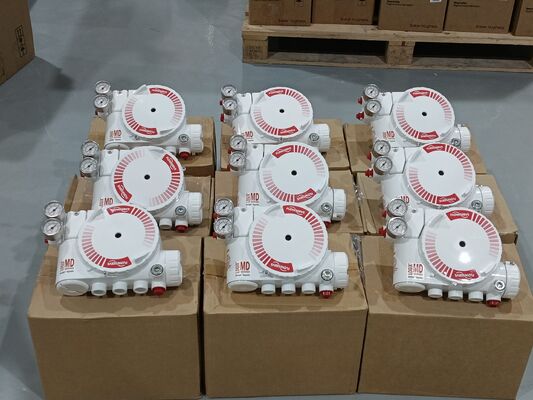

Flowserve Logix 3200MD HART Επικοινωνία Ασφαλής εκρήξεως SIL 2 Δυνατός ψηφιακός τοποθετητής βαλβίδων για βαλβίδες ελέγχου

Επισκόπηση προϊόντος

Το Flowserve Logix 3200MD είναι ένας ψηφιακός τοποθετητής βαλβίδων υψηλής απόδοσης που χρησιμοποιεί τεχνολογία πιεζοηλεκτρικών στοιχείων για να παρέχει αξιόπιστο και ακριβή έλεγχο πνευματικού ενεργοποιητή. Δέχεται σήμα εισόδου 4-20mA δύο καλωδίων και τοποθετεί έναν ενεργοποιητή βαλβίδας με βάση αυτήν την αναλογική εντολή. Η ρύθμιση μπορεί να γίνει τοπικά μέσω κουμπιών, φορητής συσκευής HART ή λογισμικού SoftTools. Οι τοπικές ενδεικτικές λυχνίες κατάστασης, οι διακόπτες DIP και τα κουμπιά βαθμονόμησης καθιστούν τη διαμόρφωση απλή. Η αυτόματη ρύθμιση με δυναμική επιλογή κέρδους εξασφαλίζει σταθερό, ανταποκρινόμενο έλεγχο.

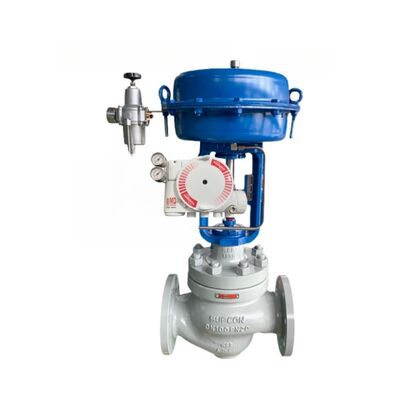

Η μονάδα λειτουργεί τόσο με διπλής όσο και με μονής ενέργειας ενεργοποιητές για γραμμικές και περιστροφικές βάσεις στήριξης. Δεν επηρεάζεται από διακυμάνσεις της πίεσης τροφοδοσίας και μπορεί να χειριστεί πιέσεις τροφοδοσίας από 30 έως 150 psig. Το περίβλημα αντιεκρηκτικού τύπου φέρει τις πιστοποιήσεις Class I Division 1 Groups B-D, Ex d IIB+H2 και AEx d IIB+H2, και ο τοποθετητής είναι συμβατός με SIL 2.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Flowserve Logix 3200MD χρησιμοποιείται στις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ενέργειας, επεξεργασίας νερού και φαρμακευτικών προϊόντων. Χειρίζεται τον έλεγχο αγωγών και ενεργοποιητών, την τοποθέτηση βαλβίδων αντιδραστήρων, την αυτοματοποίηση παράκαμψης στροβίλων και τη ρύθμιση ροής σε εργοστάσια.

Συνήθη Προβλήματα

• Καμία αναβοσβήνει LED: Το ρεύμα είναι κάτω από 3,6 mA ή η πολικότητα της καλωδίωσης είναι λανθασμένη. Επαληθεύστε ότι το ρεύμα τροφοδοσίας είναι τουλάχιστον 3,6 mA και ελέγξτε την πολικότητα.

• Ασταθής επικοινωνία: Προβλήματα σήματος HART. Ελέγξτε ότι το εύρος ζώνης της πηγής ρεύματος περιορίζεται στα 25Hz. Επαληθεύστε το μήκος και την αντίσταση του καλωδίου. Χρησιμοποιήστε συμβατό φράγμα εγγενούς ασφάλειας.

• Η μονάδα δεν ανταποκρίνεται σε αναλογικές εντολές: Η μονάδα βρίσκεται σε λειτουργία ψηφιακής εντολής ή συνέβη σφάλμα βαθμονόμησης. Αλλάξτε τη λειτουργία εντολής σε αναλογική. Επαναβαθμονομήστε τη μονάδα.

• Η ένδειξη θέσης βαλβίδας δεν είναι η αναμενόμενη: Η στήριξη του αισθητήρα θέσης δεν είναι στις 180 μοίρες, το διάστημα λειτουργίας δεν έχει βαθμονομηθεί ή το MPC είναι ενεργό. Επανατοποθετήστε τον αισθητήρα. Βαθμονομήστε το διάστημα λειτουργίας.

• Η θέση οδηγείται πλήρως ανοιχτή ή κλειστή: Το διάστημα λειτουργίας δεν έχει βαθμονομηθεί, ο εσωτερικός βρόχος του αισθητήρα Hall δεν είναι συνδεδεμένος, έχει οριστεί λανθασμένη ενέργεια αέρα ή οι σωληνώσεις είναι ανάποδες. Βαθμονομήστε το διάστημα λειτουργίας. Ελέγξτε τις συνδέσεις υλικού.

• Απαιτείται βαθμονόμηση τριβής: Δεν έχει πραγματοποιηθεί βαθμονόμηση τριβής από την επαναφορά εργοστασιακών ρυθμίσεων. Πραγματοποιήστε Βαθμονόμηση Τριβής χρησιμοποιώντας το μενού εμφάνισης, τη φορητή συσκευή ή το DTM.

Μοντέλα αντικατάστασης

Το Flowserve Logix 3200MD είναι μια ώριμη πλατφόρμα ψηφιακού τοποθετητή. Για πρόσθετη ακεραιότητα ασφάλειας, η παραλλαγή Logix 3200MD+ προσφέρει βελτιωμένα χαρακτηριστικά. Για νεότερες εγκαταστάσεις, το Logix 3800 είναι ένα εναλλακτικό μοντέλο εντός της ίδιας οικογένειας προϊόντων. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη βάση στήριξης του ενεργοποιητή, το εύρος διαδρομής και το πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
