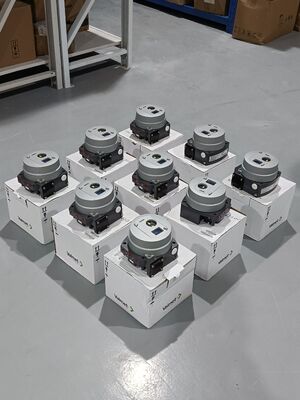

Neles ND9000 Διανοητικός ελεγκτής βαλβίδων με HART Fieldbus SIL 2 πιστοποιημένο και στερεόχάλυβα

Επισκόπηση του προϊόντος

Ο Neles ND9000 είναι ένας έξυπνος ελεγκτής βαλβίδων με βάση μικροελεγκτή σχεδιασμένος για ακριβή έλεγχο των πνευματικών ενεργοποιητών.Είναι μια συσκευή που τροφοδοτείται από 4-20mA ή fieldbus που συγκρίνει συνεχώς το σήμα εντολής εισόδου με την πραγματική θέση της βαλβίδας και ρυθμίζει τον ενεργοποιητή ανάλογαΤο ND9000 έχει σχεδιαστεί για να λειτουργεί σε κάθε ενεργοποιητή βαλβίδας ελέγχου και σε όλους τους τομείς της βιομηχανίας.

Η μονάδα χρησιμοποιεί μέτρηση θέσης βαλβίδας χωρίς επαφή, έτσι ώστε να μην υπάρχουν μηχανικά μέρη φθοράς στο μονοπάτι ανατροφοδότησης.και η ίδια συσκευή μπορεί να χρησιμοποιηθεί για μονόδραστικούς και διπλόδραστικούς ενεργοποιητές. Η λειτουργία είναι απλή με τοπική διεπαφή χρήστη (LUI) ή απομακρυσμένη διαμόρφωση DTM/EDD. Ένα χαρακτηριστικό βαθμονόμησης 1 σημείου επιτρέπει την εγκατάσταση σε βαλβίδες που βρίσκονται σε διαδικασία χωρίς να ενοχλεί τη λειτουργία.

Το ND9000 έχει πιστοποιηθεί SIL 2 από την TÜV σύμφωνα με την IEC 61508.και διαγνωστική επικοινωνίαςΗ συσκευή αποθηκεύει έως και 8000 ηλεκτρονικούς συναγερμούς και υπενθυμίσεις συντήρησης με περίοδο διατήρησης δεδομένων 25 ετών.και κατάσταση φθοράς για προγνωστική συντήρηση.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Neles ND9000 χρησιμοποιείται στο πετρέλαιο και το φυσικό αέριο, τη χημική επεξεργασία, την παραγωγή ενέργειας, τον χαρτοπολτό και το χαρτί, την εξόρυξη και τον γενικό βιομηχανικό αυτοματισμό.θέση βαλβίδας αντιδραστήραΗ συσκευή μπορεί να ενσωματωθεί σε όλα τα μεγάλα συστήματα DCS και υποστηρίζει κιτ τοποθέτησης για τυχόν ενεργοποιητές τρίτων.Διατίθενται εκδόσεις που έχουν εγκριθεί από τις ναυτιλιακές εταιρείες για εφαρμογές υπεράκτιας χρήσης..

Κοινά Προβλήματα

• Αποτυχία βαθμονόμησης λόγω θέσης βαλβίδας εκτός εύρους: Ελέγξτε την πίεση τροφοδοσίας αέρα. Για τους ενεργοποιητές διπλής δράσης, ρυθμίστε την πίεση περίπου 10 PSI κάτω από την αναμενόμενη ελάχιστη παροχή. Για τους ενεργοποιητές μίας δράσης, μην υπερβαίνετε την ονομαστική πίεση του ενεργοποιητή.Ελέγξτε το H-Clip στο μοχλό ανάδρασης είναι επίπεδο, ευθεία και ευθυγραμμισμένη με τον άξονα ανατροφοδότησης της βαλβίδας

• ERR / Πολύ σύντομο ταξίδι: Ο τοποθετητής ανίχνευσε ότι η αλλαγή γωνίας του άξονα φυσικής ανατροφοδότησης δεν έφτασε το ελάχιστο ηλεκτρικό όριο μέτρησης κατά τη διάρκεια της αυτόματης ρύθμισης.

• ΕΡΡ / Απόκλιση ελέγχουΗ θέση της βαλβίδας αποκλίνει από το σημείο ρύθμισης πέρα από το ρυθμισμένο όριο.

• Προειδοποίηση ανίχνευσης κυνηγιού: Ανιχνεύεται ταλαντώσεις βαλβίδας. Αλλαγή του επιπέδου απόδοσης σε λιγότερο επιθετικό για τη σταθεροποίηση της βαλβίδας. Ελέγχος της χωρητικότητας της βαλβίδας τροχιάς είναι επαρκής για τον ενεργοποιητή.

• Αποτυχία βαθμονόμησης θέσης: Ελέγξτε τις παραμέτρους διαμόρφωσης και την τοποθέτηση του ελεγκτή.

• Ατυχία αισθητήρα θερμοκρασίας: Η μέτρηση θερμοκρασίας απέτυχε. Η ακρίβεια των μετρήσεων μειώνεται. Αντικαταστήστε τη συσκευή ND στην επόμενη ευκαιρία συντήρησης.

• Πίεση Προμήθειας Υπερβαίνει τα ΌριαΕλέγξτε τον ρυθμιστή τροφοδοσίας αέρα και την έξοδο του συμπιεστή.

Εναλλακτικά μοντέλα

Το Neles ND9000 είναι μια ώριμη πλατφόρμα ελέγχου ευφυών βαλβίδων.οι συσκευές θέσης της σειράς ND7000 είναι άμεσοι προκάτοχοι η ND9000 χρησιμεύει ως λειτουργική αναβάθμιση με βελτιωμένη διάγνωση και επιλογές fieldbus. Τα ND9103HX8T και ND9106HX8T είναι ειδικές παραλλαγές μοντέλων εντός της σειράς ND9000 που προσφέρουν ενισχυμένη πιστοποίηση ανθεκτικότητας σε έκρηξη.εμβέλεια ταξιδιού, και πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
