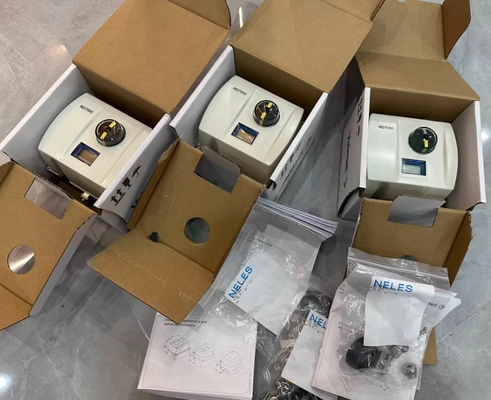

Έξυπνος Ελεγκτής Θέσης Βαλβίδας Neles ND7000 με Επικοινωνία HART, Είσοδο Σήματος 4-20mA και Πιστοποίηση SIL 2

Επισκόπηση προϊόντος

Το Neles ND7000 είναι ένας έξυπνος ελεγκτής βαλβίδων βασισμένος σε μικροελεγκτή, σχεδιασμένος για να λειτουργεί σε κάθε ενεργοποιητή βαλβίδας και σε όλους τους βιομηχανικούς τομείς. Είναι μια συσκευή τροφοδοτούμενη με 4-20mA που συγκρίνει συνεχώς το σήμα εντολής εισόδου με την πραγματική θέση της βαλβίδας και προσαρμόζει τον ενεργοποιητή ανάλογα. Το ND7000 είναι ένας έξυπνος, αξιόπιστος και μελλοντικά ασφαλής προσδιοριστής θέσης με υποστήριξη εφ' όρου ζωής.

Η μονάδα χρησιμοποιεί μέτρηση θέσης βαλβίδας χωρίς επαφή, οπότε δεν υπάρχουν μηχανικά φθειρόμενα μέρη στην διαδρομή ανάδρασης. Υποστηρίζει περιστροφικές και γραμμικές βαλβίδες, και η ίδια συσκευή μπορεί να χρησιμοποιηθεί για ενεργοποιητές μονής και διπλής ενέργειας. Η θέση σε λειτουργία είναι απλή με το Τοπικό Διεπαφή Χρήστη (LUI) ή την απομακρυσμένη διαμόρφωση DTM/EDD. Μια λειτουργία βαθμονόμησης 1 σημείου επιτρέπει την εγκατάσταση σε βαλβίδες που βρίσκονται σε λειτουργία χωρίς να διαταράσσεται η λειτουργία.

Το ND7000 είναι πιστοποιημένο SIL 2 από την TÜV σύμφωνα με το IEC 61508. Διαθέτει βασικές διαγνωστικές λειτουργίες της συσκευής, συμπεριλαμβανομένων αυτο-διαγνωστικών, τάσης απόκλισης, μετρητών και εκτεταμένων δοκιμών εκτός σύνδεσης. Η συσκευή έχει σχεδιαστεί για να λειτουργεί σε σκληρές περιβαλλοντικές συνθήκες με στιβαρή αρθρωτή σχεδίαση, εξαιρετικά χαρακτηριστικά θερμοκρασίας και αντοχή σε κραδασμούς και κρούσεις.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Neles ND7000 χρησιμοποιείται στην πετρελαϊκή και αερίου, χημική επεξεργασία, παραγωγή ενέργειας, εξόρυξη και γενική βιομηχανική αυτοματοποίηση. Η συσκευή μπορεί να ενσωματωθεί με όλα τα κύρια συστήματα DCS και υποστηρίζει κιτ στήριξης για οποιουσδήποτε ενεργοποιητές τρίτων κατασκευαστών. Είναι πλήρως συμβατό με συστήματα και εξοπλισμό διαφορετικών κατασκευαστών.

Συνήθη Προβλήματα

• Μια αλλαγή στο σημείο ρύθμισης της θέσης της βαλβίδας δεν επηρεάζει τη θέση του ενεργοποιητή: Ελέγξτε την πίεση τροφοδοσίας (μπορεί να είναι πολύ χαμηλή), το κολλημένο εσωτερικό βαλβίδιο, λανθασμένες παραμέτρους διαμόρφωσης, κολλημένο ενεργοποιητή ή βαλβίδα, λανθασμένη σύνδεση καλωδίων σήματος ή μη πραγματοποιηθείσα βαθμονόμηση.

• Ο ενεργοποιητής πηγαίνει στην τελική θέση με μικρή αλλαγή σήματος εισόδου: Οι σωλήνες μεταξύ του ελεγκτή και του ενεργοποιητή είναι λανθασμένοι. Ελέγξτε τις ρυθμίσεις παραμέτρων PFA και ROT.

• Ανακριβής προσδιορισμός θέσης: Βρώμικο εσωτερικό βαλβίδιο, πολύ υψηλό φορτίο ενεργοποιητή, πολύ χαμηλή πίεση τροφοδοσίας, ελαττωματικό εσωτερικό βαλβίδιο ή αισθητήρες πίεσης, ή διαρροή ενεργοποιητή.

• Υπέρβαση ή πολύ αργός προσδιορισμός θέσης: Αλλάξτε την τιμή PERF, βρώμικο εσωτερικό βαλβίδιο, πολύ μικρός σωλήνας αέρα τροφοδοσίας ή βρώμικο φίλτρο αέρα τροφοδοσίας.

Μοντέλα Αντικατάστασης

Το Neles ND7000 είναι μια ώριμη πλατφόρμα έξυπνου ελεγκτή βαλβίδων. Η σειρά ND9000 είναι η αναβάθμιση επόμενης γενιάς με βελτιωμένα διαγνωστικά και επιλογές πεδίου. Το ND7000 χρησιμεύει ως άμεση αντικατάσταση για τους παλαιότερους προσδιοριστές θέσης NE700/NP700. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε την στήριξη του ενεργοποιητή, το εύρος διαδρομής.
