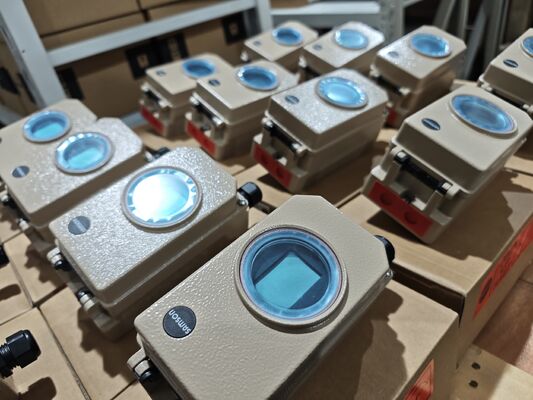

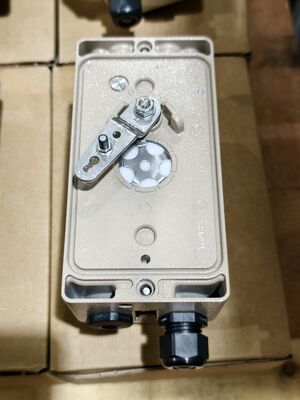

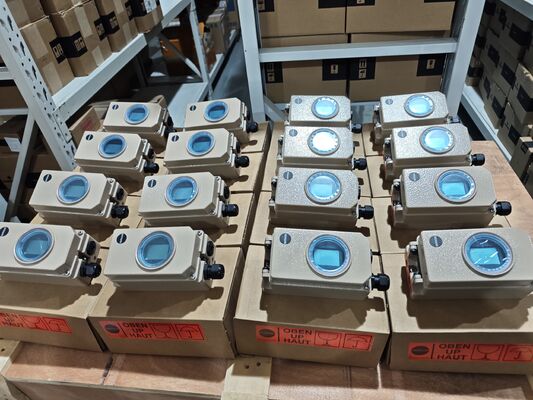

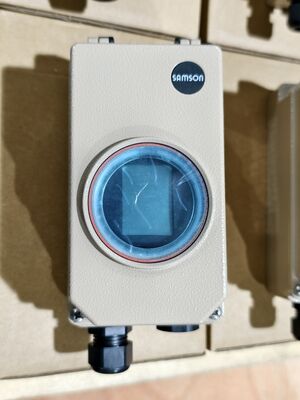

Samson 3730-3 Smart Valve Positioner with HART Communication and EXPERTplus Diagnostics for Self-Calibrating Control Valves (Σαμσον 3730-3) Η συσκευή αυτή είναι σχεδιασμένη για να ελέγχει την ταχύτητα των βαλβίδων.

Επισκόπηση προϊόντος

Ο Samson 3730-3 είναι ένας ηλεκτροπνευματικός ενεργοποιητής θέσης βαλβίδας με επικοινωνία HART, σχεδιασμένος για τοποθέτηση σε πνευματικές βαλβίδες ελέγχου. Είναι ένας ενεργοποιητής μονής ή διπλής ενέργειας που συγκρίνει το σήμα ελέγχου εισόδου από το σύστημα ελέγχου με την πραγματική διαδρομή ή τη γωνία περιστροφής της βαλβίδας, και στη συνέχεια εξάγει ένα αντίστοιχο πνευματικό σήμα στον ενεργοποιητή.

Ο ενεργοποιητής είναι αυτο-βαθμονομούμενος και προσαρμόζεται αυτόματα στη βαλβίδα ελέγχου και στον πνευματικό ενεργοποιητή. Διαθέτει αισθητήρα διαδρομής βαθμονομημένο χωρίς ευαίσθητα γρανάζια, οπότε δεν επηρεάζεται από φθορά μηχανικής μετάδοσης. Η μονάδα προσφέρει τέσσερις διαφορετικές λειτουργίες αρχικοποίησης για αυτόματη εκκίνηση, συμπεριλαμβανομένης μιας λειτουργίας "Υποκατάστασης" (Sub) που επιτρέπει την εκκίνηση του ενεργοποιητή σε περίπτωση έκτακτης ανάγκης ενώ η μονάδα λειτουργεί χωρίς να κινείται η βαλβίδα.

Όλες οι παράμετροι αποθηκεύονται σε μη πτητική μνήμη EEPROM, προστατευμένη από διακοπή ρεύματος. Το σύστημα δύο καλωδίων έχει μικρό ηλεκτρικό φορτίο 410 Ω. Η οθόνη LCD μπορεί να διαβαστεί σε οποιαδήποτε θέση τοποθέτησης χάρη σε περιστρεφόμενη κατεύθυνση ανάγνωσης. Η διαμόρφωση γίνεται μέσω μιας απλής λειτουργίας με ένα κουμπί, καθοδηγούμενης από μενού, ή μέσω υπολογιστή χρησιμοποιώντας το λογισμικό TROVIS-VIEW μέσω της σειριακής διεπαφής SSP.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Ο Samson 3730-3 χρησιμοποιείται στην χημική και πετροχημική επεξεργασία, στην παραγωγή ενέργειας, στην βιομηχανία χαρτοπολτού και χαρτιού, και στη γενική βιομηχανική αυτοματοποίηση. Είναι κατάλληλος για δύσκολους χρόνους μετάβασης, δύσκολες περιβαλλοντικές συνθήκες, υπηρεσίες ρύθμισης, και εφαρμογές που απαιτούν εξωτερικό αισθητήρα διαδρομής. Τα ενσωματωμένα διαγνωστικά EXPERTplus επιτρέπουν την προγνωστική συντήρηση για τις βαλβίδες ελέγχου.

Συνήθη Προβλήματα

• Σφάλμα αρχικοποίησης: Ελέγξτε ότι η πίεση τροφοδοσίας είναι εντός 1,4~7 bar. Επαληθεύστε ότι ο αισθητήρας διαδρομής είναι σωστά συνδεδεμένος και η βαλβίδα δεν είναι κολλημένη.

• Σφάλμα βαθμονόμησης μηδενός: Το σημείο μηδέν είναι εκτός εύρους. Ελέγξτε την τοποθέτηση και επαναρχικοποιήστε τον ενεργοποιητή.

• Σφάλμα κατάστασης επικοινωνίας: Ελέγξτε την καλωδίωση επικοινωνίας HART. Επαληθεύστε ότι η αντίσταση φορτίου είναι εντός προδιαγραφών (410 Ω). Ελέγξτε για σφάλματα υπερπήδησης, πλαισίωσης ή ισοτιμίας στον ενδιάμεσο χώρο επικοινωνίας.

• Ο ενεργοποιητής δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Επαληθεύστε ότι η συσκευή βρίσκεται στη σωστή λειτουργία.

• Η βαλβίδα δεν φτάνει στην τελική θέση: Επαληθεύστε ότι η ρύθμιση περιορισμού πίεσης εξόδου δεν είναι πολύ χαμηλή. Ελέγξτε για διαρροές αέρα στις σωληνώσεις και στον ενεργοποιητή.

• Βλάβη αισθητήρα θερμοκρασίας: Απέτυχε η μέτρηση θερμοκρασίας. Η ακρίβεια των διαγνωστικών μπορεί να μειωθεί. Επικοινωνήστε με την εξυπηρέτηση για αντικατάσταση.

Μοντέλα Αντικατάστασης

Ο Samson 3730-3 θα καταργηθεί σύντομα. Η άμεση αντικατάστασή του είναι ο TROVIS 3730-3, ο οποίος είναι ο έξυπνος ενεργοποιητής επόμενης γενιάς με επικοινωνία HART 7 και βελτιστοποιημένα διαγνωστικά βαλβίδας EXPERTplus. Ο TROVIS 3730-3 διαθέτει έναν επαφικό εσωτερικό αισθητήρα θέσης, μισή κατανάλωση αέρα από τις προηγούμενες εκδόσεις, και χρησιμοποιεί τα ίδια εξαρτήματα τοποθέτησης με τη σειρά 373x. Άλλα μοντέλα της σειράς περιλαμβάνουν τον 3730-4 (Profibus) και τον 3730-5 (FOUNDATION Fieldbus). Για εναλλακτικές λύσεις από άλλους κατασκευαστές, η σειρά Neles ND9000 και η σειρά Masoneilan SVI-II αναφέρονται συχνά ως άμεσοι ανταγωνιστές.
