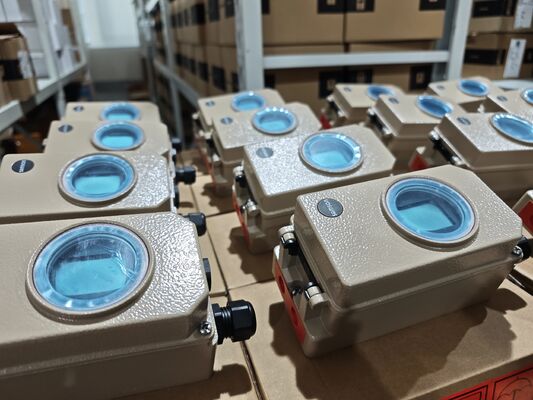

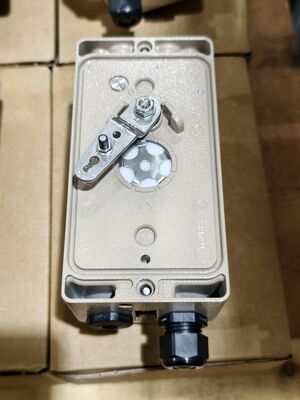

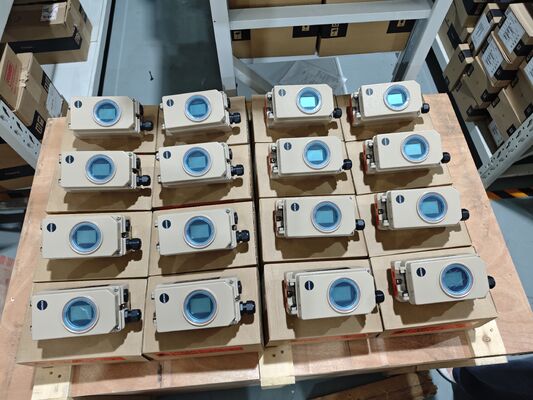

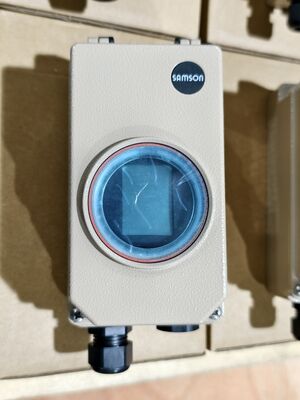

Σαμσον 3730-3 έξυπνος ηλεκτροπνευματικός τοποθετητής HART 4-20mA για πνευματικούς ενεργοποιητές

Επισκόπηση του προϊόντος

Το Samson 3730-3 είναι ένας ψηφιακά βελτιωμένος ηλεκτροπνευματικός τοποθετητής που χρησιμοποιεί επικοινωνία HART για τη διαχείριση των αεραγωγών ελέγχου.τόσο γραμμικά όσο και περιστρεφόμεναΗ συσκευή συγκρίνει την εντολή 4-20 mA του συστήματος ελέγχου με την πραγματική κίνηση ή γωνία της βαλβίδας και στη συνέχεια παρέχει ένα αντίστοιχο πνευματικό σήμα στον κινητήρα.

Η αυτοκατατάταξη είναι αυτόματη, προσαρμόζεται στην βαλβίδα και τον κινητήρα χωρίς χειροκίνητη παρέμβαση.εξάλειψη της μηχανικής φθοράς που επηρεάζει τους παραδοσιακούς αισθητήρες με μετατροπέςΤέσσερις λειτουργίες εκκίνησης είναι διαθέσιμες, συμπεριλαμβανομένης μιας λειτουργίας υποκατάστασης για εκκίνηση έκτακτης ανάγκης ενώ το εργοστάσιο λειτουργεί, χωρίς να μετακινείται η βαλβίδα.

Όλες οι παραμέτροι βρίσκονται σε μη πτητική EEPROM, ασφαλής από διακοπή ρεύματος.Το LCD μπορεί να διαβαστεί από οποιαδήποτε θέση τοποθέτησης χάρη σε περιστρεφόμενη κατεύθυνση οθόνηςΗ ρύθμιση γίνεται μέσω μενού με ένα μόνο κουμπί ή μέσω υπολογιστή χρησιμοποιώντας το λογισμικό TROVIS-VIEW μέσω της σειριακής διεπαφής SSP.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

Το Samson 3730-3 χρησιμοποιείται σε χημικές και πετροχημικές επεξεργασίες, ηλεκτροπαραγωγή, χαρτοπολτό και χαρτί, και γενική βιομηχανική αυτοματοποίηση.Προκλητικές περιβαλλοντικές συνθήκες.Η ολοκληρωμένη διαγνωστική EXPERTplus επιτρέπει την προβλεπτική συντήρηση των βαλβίδων ελέγχου.

Κοινά Προβλήματα

• Λάθος εκκίνησηςΕλέγξτε αν η πίεση τροφοδοσίας είναι εντός των 1,4 έως 7 bar. Ελέγξτε αν ο αισθητήρας ταξιδιού είναι σωστά συνδεδεμένος και αν η βαλβίδα δεν έχει κολλήσει.

• Μηδενικό σφάλμα βαθμονόμησης.Το σημείο μηδέν είναι εκτός εμβέλειας. Ελέγξτε την τοποθέτηση και επανεκκινήστε τον εντοπιστή.

• Λάθος κατάστασης επικοινωνίας: Ελέγξτε την καλωδίωση επικοινωνίας HART. Βεβαιωθείτε ότι η αντίσταση φορτίου είναι εντός των προδιαγραφών (410 Ω). Ελέγξτε για υπερβολές, σχήματα ή σφάλματα ισοτιμίας στο απόθεμα ασφαλείας επικοινωνίας.

• Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδουΕλέγξτε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Ελέγξτε ότι η συσκευή είναι στη σωστή λειτουργία.

• Η βαλβίδα δεν φτάνει στην τελική θέση.Ελέγξτε για διαρροές αέρα στους σωλήνες και τον κινητήρα.

• Απάτη αισθητήρα θερμοκρασίαςΗ μέτρηση θερμοκρασίας απέτυχε. Η ακρίβεια της διάγνωσης μπορεί να μειωθεί. Επικοινωνήστε με την υπηρεσία αντικατάστασης.

Εναλλακτικά μοντέλα

Το Samson 3730-3 θα σταματήσει να παράγεται στο άμεσο μέλλον.που είναι η επόμενη γενιά έξυπνο positioner με HART 7 επικοινωνία και βελτιστοποιημένη EXPERTplus βαλβίδα διάγνωσηΤο TROVIS 3730-3 διαθέτει έναν εσωτερικό αισθητήρα θέσης χωρίς επαφή, η κατανάλωση αέρα είναι η μισή των προηγούμενων εκδόσεων και χρησιμοποιεί τα ίδια μέρη τοποθέτησης με τη σειρά 373x.Άλλα μοντέλα της σειράς περιλαμβάνουν το 3730-4 (Profibus) και το 3730-5 (Foundation Fieldbus)Για τις εναλλακτικές λύσεις μεταξύ προμηθευτών, η σειρά Neles ND9000 και η σειρά Masoneilan SVI-II αναφέρονται συχνά ως άμεσοι ανταγωνιστές.
