Σπίραξ Sarco SP7 έξυπνος ελαστικός εντοπιστής HART Fieldbus για βιομηχανικές βαλβίδες ατμού

Επισκόπηση του προϊόντος

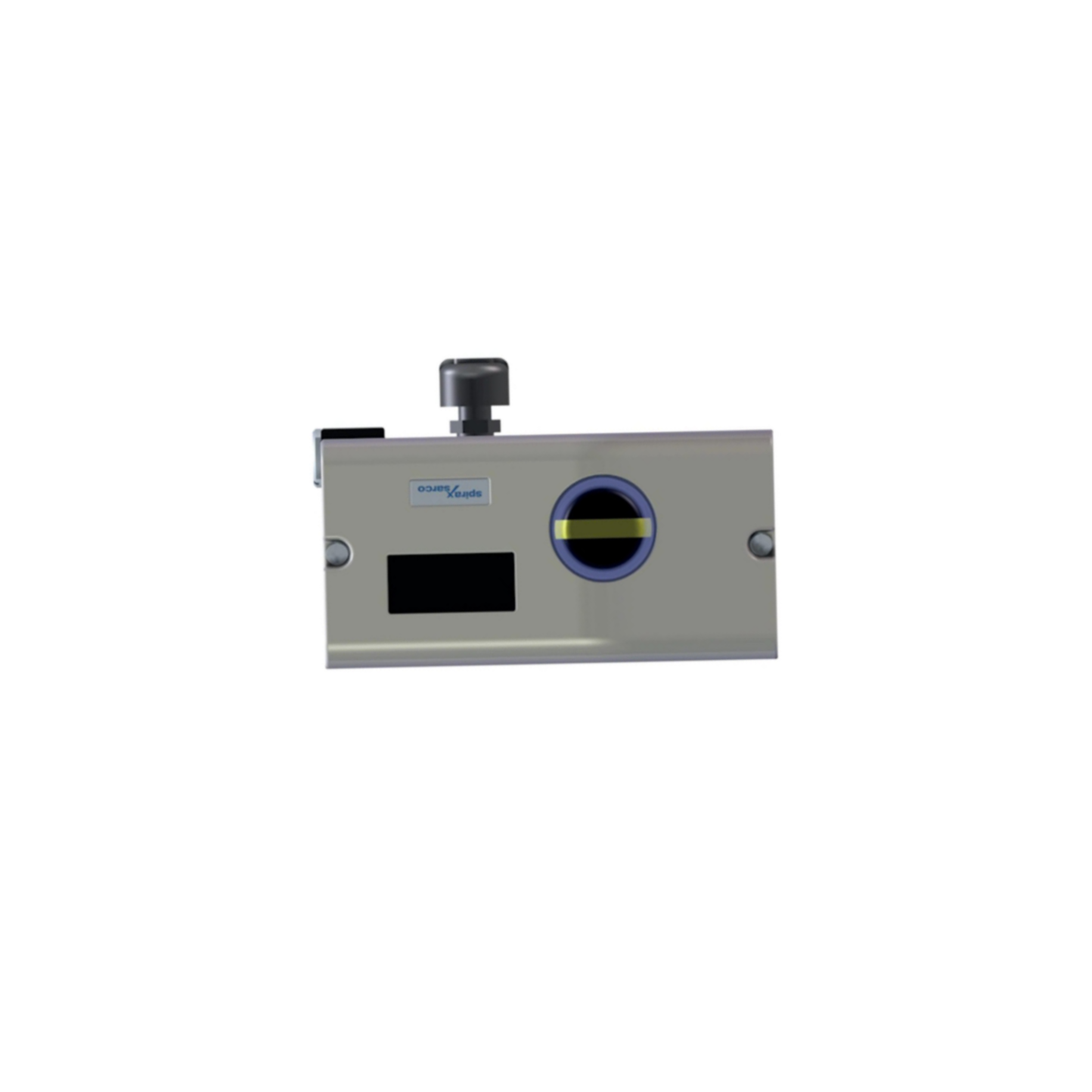

Το Spirax Sarco SP7 είναι ένας έξυπνος ηλεκτροπνευματικός τοποθετητής βαλβίδων που μπορεί να ρυθμιστεί ηλεκτρονικά.Η μονάδα εξασφαλίζει ότι η ροή της βαλβίδας και το εισερχόμενο σήμα mA παραμένουν ακριβώς ανάλογα.

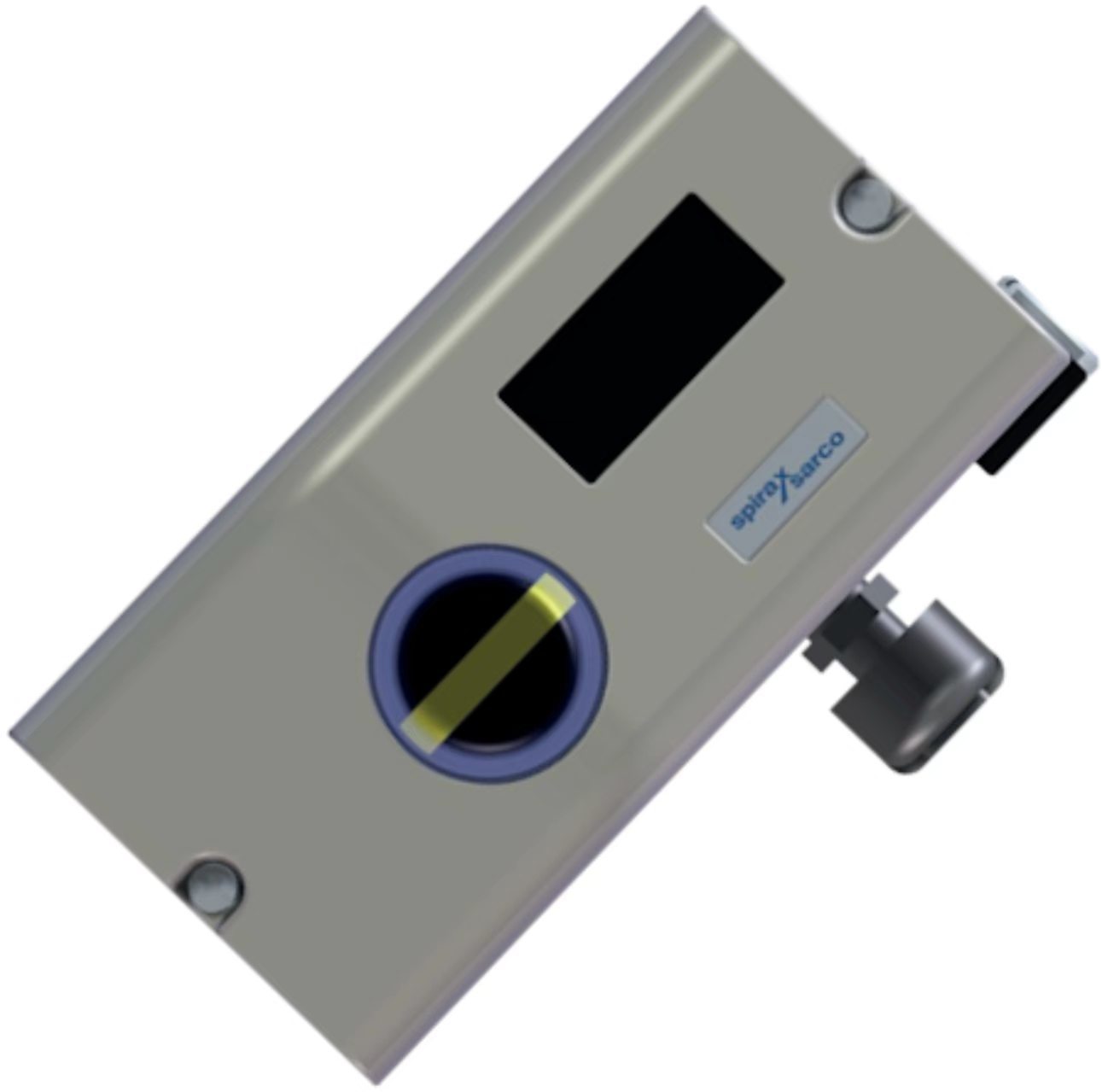

Το SP7-1* χρησιμοποιεί ένα χυτοειδές περίβλημα αλουμινίου που έχει υποστεί επεξεργασία για εξωτερική λειτουργία.Ένα κιτ τοποθέτησης και ένα μπλοκ μετρητή πίεσης μπορούν να παρασχεθούν ως επιλογήΤο σήμα ελέγχου είναι σε mA και η πίεση του αέρα τροφοδοσίας κυμαίνεται από 1,4 έως 6 bar.

Το SP7-10 έρχεται με μια τοπική διεπαφή επικοινωνίας (LCI) ως στάνταρ. Μια προαιρετική μονάδα HART επιτρέπει την επικοινωνία μέσω του σήματος 20mA. HART 5 ή HART 7 είναι διαθέσιμα. Το SP7-11 χρησιμοποιεί PROFIBUS PA,Μια ψηφιακή είσοδος μπορεί να ενεργοποιήσει λειτουργίες του συστήματος ελέγχου, ενώ μια ψηφιακή έξοδος στέλνει συλλογικό συναγερμό ή μηνύματα βλάβης.Ο SP7 είναι ένας από τους πιο ενεργειακά αποδοτικούς συσκευούς θέσης στην αγορά, με μέγιστη κατανάλωση αέρα σταθερής κατάστασης 0,015 SCFM, έως και 50 φορές καλύτερη από παρόμοιους ηλεκτροπνευματικούς τοποθετητές.

Τεχνικές προδιαγραφές

Βιομηχανία εφαρμογών

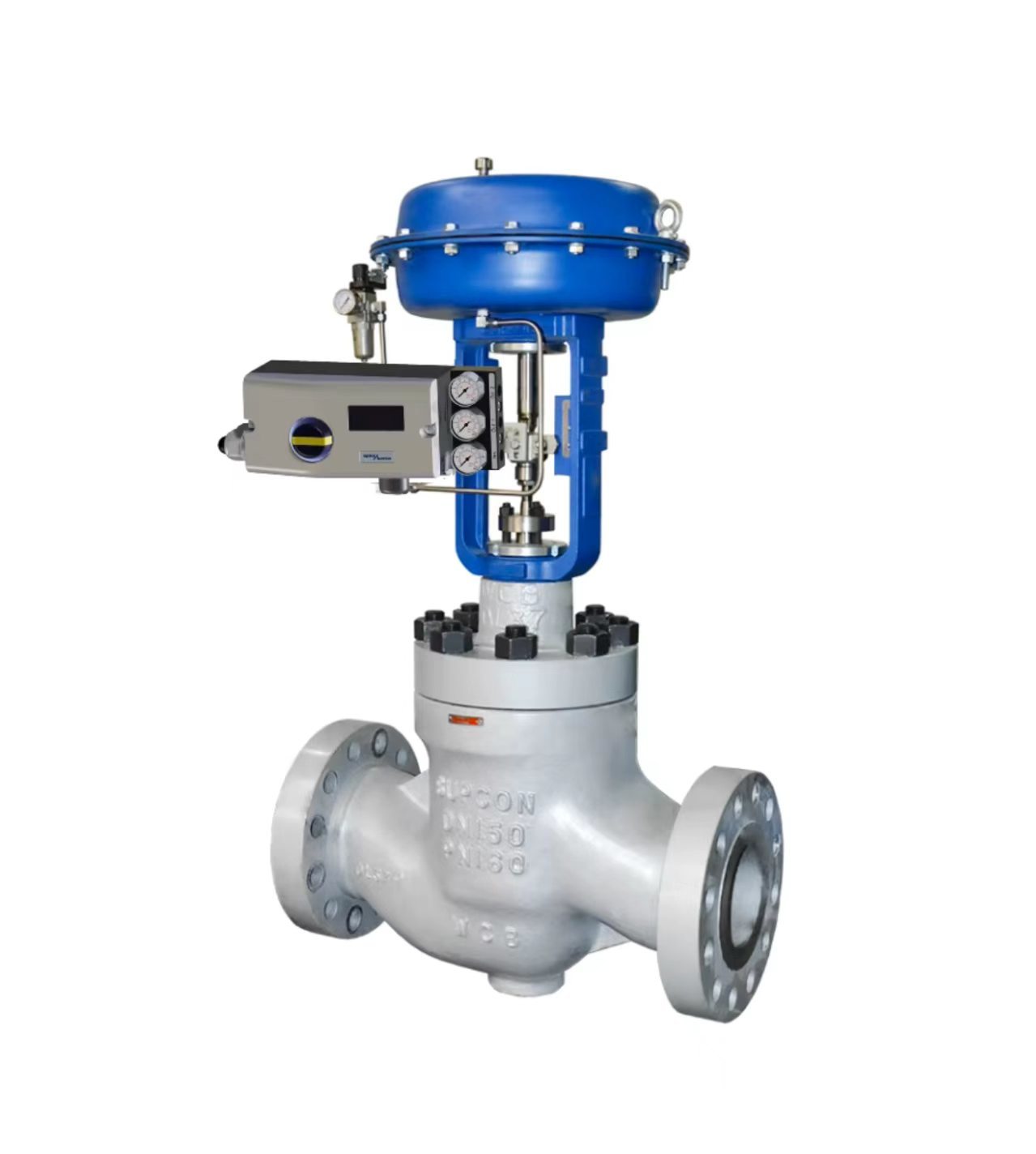

Το SP7 χρησιμοποιείται σε συστήματα ελέγχου ατμού, θέρμανση και ψύξη διαδικασιών, υπηρεσίες κοινής ωφέλειας τροφίμων και ποτών, φαρμακευτικό καθαρό ατμό και γενικό έλεγχο βαλβίδων βιομηχανίας.Είναι κατάλληλο για εφαρμογές όπου η αξιόπιστη ψηφιακή τοποθέτηση και η χαμηλή κατανάλωση ενέργειας είναι σημαντικέςΟ τοποθετητής λειτουργεί με οποιονδήποτε ενεργοποιητή συμμορφούμενο με το NAMUR, συμπεριλαμβανομένων των σειρών Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, και TN2000.

Κοινά Προβλήματα

• Ο εντοπιστής θέσης δεν ανταποκρίνεται στο σήμα εισόδου: Ελέγξτε την πίεση του αέρα τροφοδοσίας εντός των 1,4~6 bar. Ελέγξτε αν οι πνευματικές συνδέσεις είναι ασφαλείς. Επιβεβαιώστε ότι η ποιότητα του αέρα πληροί το πρότυπο ISO 8573-1:2010 Τάξη 3:3:3.

• Η θέση της βαλβίδας δεν ταιριάζει με το σήμα εισόδου: Ελέγξτε τη ρύθμιση της χαρακτηριστικής καμπύλης. Ελέγξτε αν η κατεύθυνση λειτουργίας είναι ορθά ρυθμισμένη. Επανακαθορίστε το μηδενικό σημείο.

• Αργή ανταπόκριση βαλβίδαςΕλέγξτε την πίεση του αερίου τροφοδοσίας και το φίλτρο.

• Λάθος 10 (διακοπή τροφοδοσίας): Η παροχή ενέργειας διακόπηκε για τουλάχιστον 20 ms. Ο ενεργοποιητής μεταφέρεται στην ασφαλή θέση. Μετά από περίπου 5 δευτερόλεπτα, ο εντοπιστής θέσης επαναπροσαρμόζεται αυτόματα.

• ΕΛΛΟ 11 (λάθος RAM)Μετά από περίπου 5 δευτερόλεπτα, ο εντοπιστής θέσης επαναπροσαρμόζεται και η μνήμη RAM επαναπροσδιορίζεται.

• SENS_ERR (αποτυχής αισθητήρας θέσης)Ο αισθητήρας θέσης είναι ελαττωματικός.

• ΑΛΑΜΜΟ 1 (διαρροή ανάμεσα στον εντοπιστή και τον κινητήρα): Ελέγξτε για διαρροές τους αεραγωγούς σωλήνες και τα εξαρτήματα.

• ΑΛΑΜΜΑ 2 (Κατάσταση ρεύματος εκτός εύρους)Ελέγξτε την πηγή σήματος εισόδου και την καλωδίωση.

Εναλλακτικά μοντέλα

Το Spirax Sarco SP7 είναι μια πλατφόρμα έξυπνης τοποθέτησης της τρέχουσας γενιάς.προσφέροντας προηγμένη διάγνωση βαλβίδων με μακροπρόθεσμες τάσεις δεδομένων για τη συγκριτική αξιολόγηση της τρέχουσας απόδοσης βαλβίδας έναντι νέας βαλβίδας ελέγχουΓια παλαιότερες εγκαταστάσεις, το SP7 χρησιμεύει ως αναβάθμιση από τους παλαιότερους τοποθετητές της σειράς Spirax Sarco EP5/EP6 και τους τοποθετητές μόνο με πνευματικό σύστημα.εμβέλεια ταξιδιού, και πρωτόκολλο επικοινωνίας πριν από την παραγγελία.
