Φίσερ 3720 Ηλεκτροπνευματική θέση βαλβίδας με σήμα 4-20mA για τη διαμόρφωση ελέγχου και ανθεκτικής στη διάβρωση κατασκευής

Επισκόπηση προϊόντος

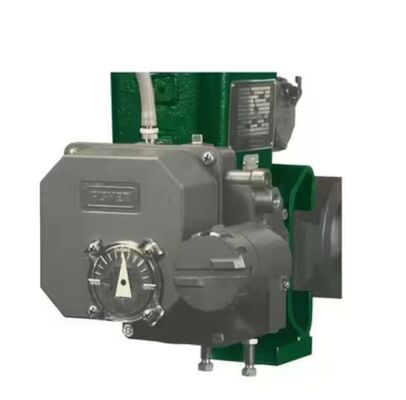

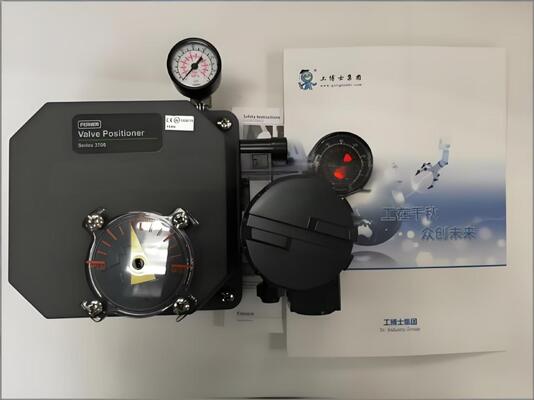

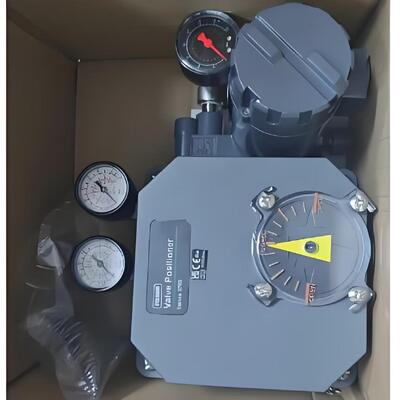

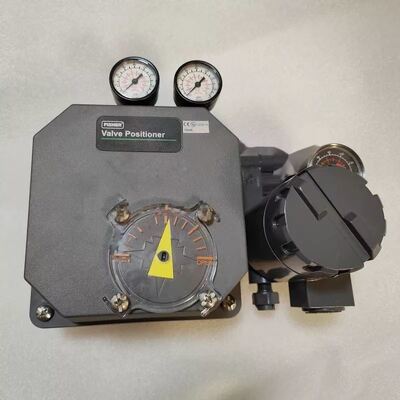

Το Fisher 3720 είναι ένας ηλεκτρο-πνευματικός ελεγκτής θέσης βαλβίδας για περιστροφικούς ενεργοποιητές διαφράγματος ή εμβόλου. Συνδυάζει έναν πνευματικό ελεγκτή θέσης 3710 με έναν ηλεκτρο-πνευματικό μετατροπέα 3722. Ο μετατροπέας δέχεται σήμα 4-20 mA DC και παράγει αναλογική πνευματική έξοδο (0,2 έως 1,0 bar / 3 έως 15 psig) που οδηγεί το στάδιο του πνευματικού ελεγκτή θέσης.

Το 3720 λειτουργεί σε διαμορφώσεις μονής ή διπλής ενέργειας. Η ενέργεια μπορεί να αλλάξει μεταξύ άμεσης και αντίστροφης στο πεδίο. Οι ρυθμίσεις μηδενός και εύρους γίνονται χειροκίνητα χωρίς εργαλεία. Η αρθρωτή κατασκευή επιτρέπει τη μετατροπή ενός πνευματικού ελεγκτή θέσης 3710 σε 3720 με την προσθήκη του μετατροπέα 3722.

Ο ελεγκτής θέσης χρησιμοποιεί τεχνολογία πηνίου βαλβίδας για ακριβή, γρήγορη απόκριση και μεγάλη διάρκεια ζωής κύκλου. Αντέχει σε έντονες δονήσεις του εργοστασίου. Η ανθεκτική στη διάβρωση κατασκευή περιλαμβάνει χυτά κράματα αλουμινίου χαμηλής περιεκτικότητας σε χαλκό και εξαρτήματα από ανοξείδωτο χάλυβα σειράς 300. Ο αέρας εξαέρωσης καθαρίζει τα εσωτερικά μέρη. Οι στεγανοποιήσεις EPDM επιτρέπουν χρήση σε χαμηλές και υψηλές θερμοκρασίες, καθώς και εφαρμογές σε επεξεργασία τροφίμων, ποτών, φαρμακευτικών προϊόντων και καπνού.

Τεχνικές Προδιαγραφές

Βιομηχανία Εφαρμογής

Το Fisher 3720 χρησιμοποιείται στον γενικό βιομηχανικό έλεγχο διεργασιών, συμπεριλαμβανομένης της χημικής επεξεργασίας, της παραγωγής ενέργειας, της χαρτοποιίας και άλλων βιομηχανιών που απαιτούν αξιόπιστη τοποθέτηση περιστροφικών βαλβίδων. Με στεγανοποιήσεις EPDM, μπορεί επίσης να εξυπηρετήσει εφαρμογές επεξεργασίας τροφίμων και ποτών, φαρμακευτικών προϊόντων και καπνού. Είναι κατάλληλο τόσο για περιστροφικούς ενεργοποιητές μονής όσο και διπλής ενέργειας.

Συνήθη Προβλήματα

• Δεν υπάρχει σήμα εξόδου με την παρουσία εισόδου: Ελέγξτε για βουλωμένο ακροφύσιο. Καθαρίστε το ακροφύσιο. Ελέγξτε την πίεση τροφοδοσίας αέρα.

• Αργή ή αφύσικη πίεση εξόδου: Ελέγξτε ότι η πίεση τροφοδοσίας είναι εντός προδιαγραφών. Ελέγξτε τον πνευματικό ενισχυτή και τη διάταξη ακροφυσίου/πτερύγιου.

• Γραμμική απόκριση κακή: Ελέγξτε τη ρύθμιση του ελατηρίου μηδενός. Το ελατήριο μηδενός έχει περιορισμένο γραμμικό εύρος λειτουργίας. Ελέγξτε τη θέση του μηχανισμού ρύθμισης εύρους.

• Ο ελεγκτής θέσης δεν ανταποκρίνεται: Επαληθεύστε την πίεση τροφοδοσίας και τις πνευματικές συνδέσεις. Ελέγξτε ότι ο μετατροπέας λαμβάνει το σήμα 4-20 mA.

• Διαρροή αέρα: Ελέγξτε τους δακτυλίους Ο, τις φλάντζες και το διάφραγμα για φθορά. Αντικαταστήστε όπως απαιτείται.

Μοντέλα Αντικατάστασης

Το Fisher 3720 είναι μια ώριμη πλατφόρμα ηλεκτρο-πνευματικού ελεγκτή θέσης. Για σύγχρονη ψηφιακή επικοινωνία και προηγμένα διαγνωστικά, οι ψηφιακοί ελεγκτές βαλβίδων Fisher DVC6200 ή DVC2000 είναι οι εναλλακτικές της τρέχουσας γενιάς. Για παλαιότερες εγκαταστάσεις, το 3720 λειτουργεί ως άμεση αντικατάσταση του πνευματικού ελεγκτή θέσης 3710 όταν απαιτείται ηλεκτρική είσοδος. Για εναλλακτικές λύσεις από διαφορετικούς κατασκευαστές, επαληθεύστε τη συμβατότητα της στήριξης του ενεργοποιητή, του εύρους διαδρομής και του σήματος εισόδου πριν από την παραγγελία.
